2. 机器构成和功能说明 MEC-NXT3-004S0 44 NXT III 机械手册 2.2.7 定位相机 定位相机是由定位相机和定位相 机灯构成。设置在 XY 机械手上，识别电路板上用于定位的 定位点。 在定位相机上有对应元件高度 1.5 英寸的定位相机 ( 选项 )。 NO. 名称 NO. 名 称 1 定位相机 2 定位相机灯 3 元件高度 1.5 英寸用定位 相机 - - 01MEC-1358-a 1 2 3
MEC-NXT3-004S0 2. 机器构成和功能说明
NXT III 机械手册 43
2.2.6 元件相机
元件相机单元是由元件相机和元件相机灯构成，用于识别吸嘴吸取的元件形状、方向。有
PO4CL 元件相机、MP05CL 元件相机、PO5 元件相机、带侧光灯的元件相机。
NO. 名称 NO. 名称
1 PO4CL 元件相机 6 元件相机灯
2 MP05CL 元件相机 7 元件相机
3 PO5 元件相机 8 前光灯
4 带侧光灯的元件相机 9 侧光灯
5盖板
01MEC-1357
2
3
1
4
9
10
5
5
5
5
6
7
6
7
6
7
6
7
2. 机器构成和功能说明 MEC-NXT3-004S0
44 NXT III 机械手册
2.2.7 定位相机
定位相机是由定位相机和定位相机灯构成。设置在 XY 机械手上，识别电路板上用于定位的
定位点。
在定位相机上有对应元件高度 1.5 英寸的定位相机 ( 选项 )。
NO. 名称 NO. 名称
1 定位相机 2 定位相机灯
3 元件高度 1.5 英寸用定位
相机
- -
01MEC-1358-a
1
2
3
MEC-NXT3-004S0 2. 机器构成和功能说明
NXT III 机械手册 45

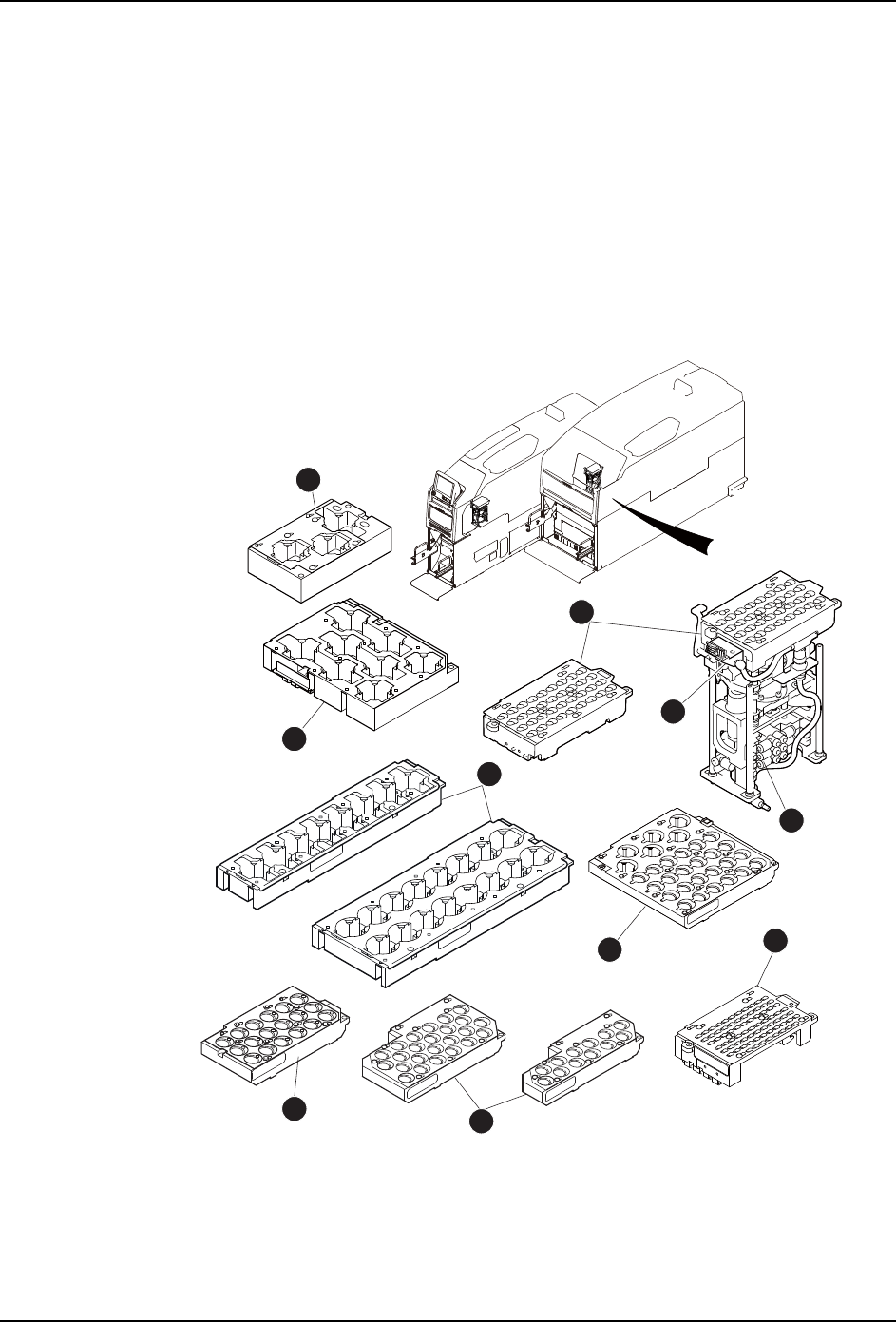

2.2.8 吸嘴更换器
吸嘴更换器是固定吸嘴置放台的单元，可以方便地装卸吸嘴置放台。设置在模组内，所有类
型的吸嘴置放台通用。
2.2.9 吸嘴置放台
吸嘴置放台是收存贴装工作头的更换吸嘴的单元，机器可以自动地切换为最佳吸嘴后进行
生产。基于使用的模组、贴装工作头、元件供应单元的不同，需要根据用途分别使用。作为
选项 , 清扫刷单元置放台类型是用于清扫吸嘴前端的单元。
备注 )在插图中记载的吸嘴置放台是具有代表性的置放台。此外，关于附带元件侧面识别功
能的工作头，与没有附带元件侧面识别机的同类工作头是同样的。
01MEC-1359
2
3
4
1
5
9
6
7
8
10
