MEC-NXT3-004S0 2. 机器构成和功能说明 NXT III 机械手册 47 2.2.10 电路板搬运轨道 搬运轨道是从前道工序取入电路 板、 向后道工序排出完成的电路板的单元。 搭载了混合校正 单元。 单搬运轨道 在单搬运轨道上有 1 条轨道， 搬运轨道的宽度可对应生产的电路板进行 自动调整。 配备有马 达驱动的夹紧装置。 双搬运轨道 在双搬运轨道上有 2 条轨道， 搬运轨道的宽度可对应生产的电路板进行 自动调整。 各自配备…
2. 机器构成和功能说明 MEC-NXT3-004S0
46 NXT III 机械手册
NO. 名称
1 吸嘴置放台
2 清扫刷单元置放台
3 M3-3 模组、H01/H02/H02F 工作头用吸嘴置放台
4 M6-3 模组、H01/H02/H02F 工作头用吸嘴置放台
5 H01/H02/H02F 工作头、料盘单元 LT/LTC 用吸嘴置放台
6 H04/H04S/H04SF 工作头用吸嘴置放台
7 H04/H04S/H04SF 工作头、料盘单元 LT/LTC 用吸嘴置放台
8 H08M/H12HS/V12 工作头用吸嘴置放台
9 H08M 工作头用吸嘴置放台
10 H24 工作头用吸嘴置放台
MEC-NXT3-004S0 2. 机器构成和功能说明
NXT III 机械手册 47

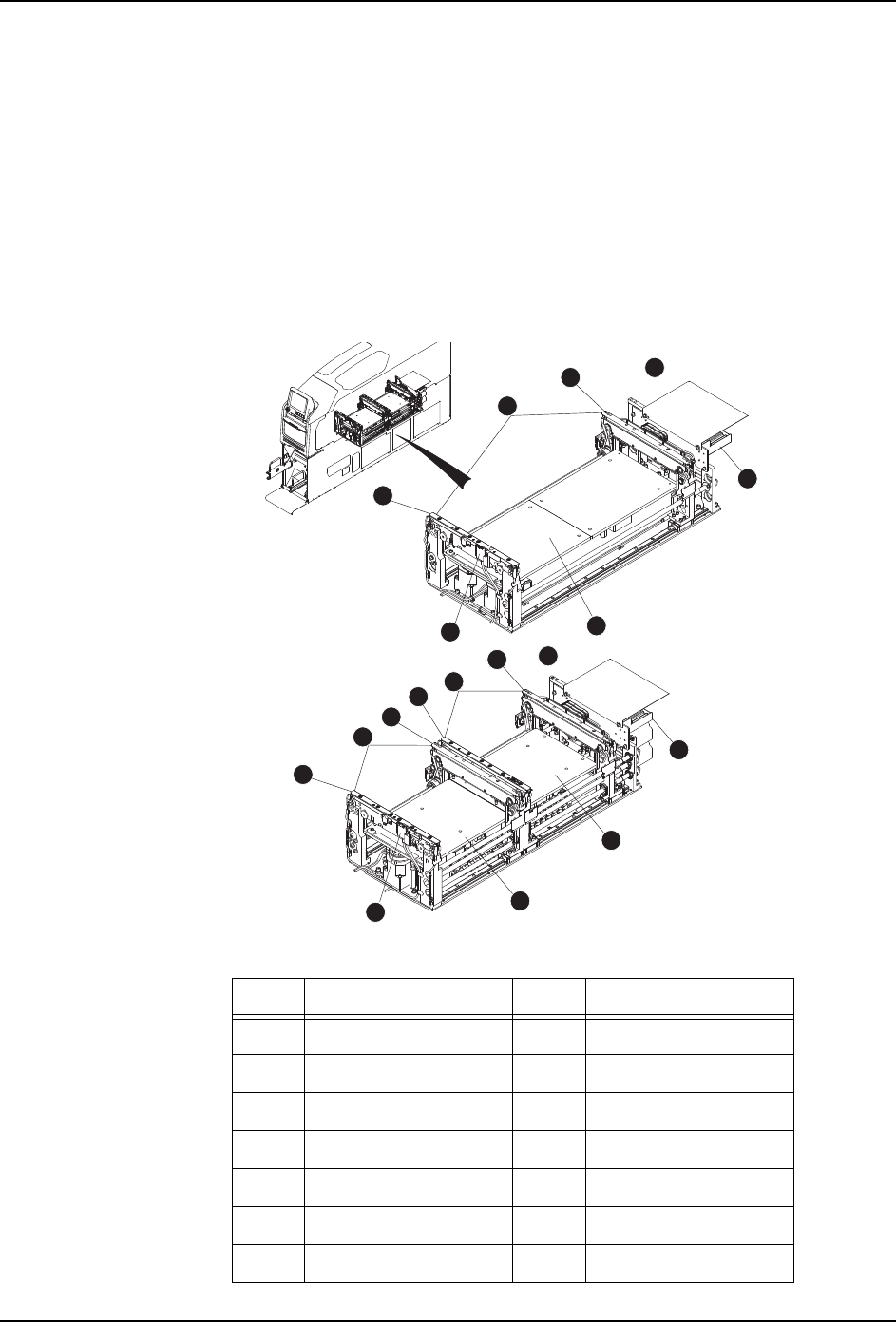

2.2.10 电路板搬运轨道
搬运轨道是从前道工序取入电路板、向后道工序排出完成的电路板的单元。搭载了混合校正
单元。
单搬运轨道
在单搬运轨道上有 1 条轨道，搬运轨道的宽度可对应生产的电路板进行自动调整。配备有马
达驱动的夹紧装置。
双搬运轨道
在双搬运轨道上有 2 条轨道，搬运轨道的宽度可对应生产的电路板进行自动调整。各自配备
有的马达驱动的夹紧装置。
备注 )插图是 M3-3 模组用。在 M6-3 用上 , 虽然单元的宽度不同，但是构成相同。
NO. 名称 NO. 名称
1 单搬运轨道 8 双搬运轨道
2 搬运轨道 9 搬运轨道 ( 轨道 -1)
3 混合型置放台 10 搬运轨道 ( 轨道 -2)
4 支撑板 11 支撑板(轨道-1)
5 轨道1 12 支撑板(轨道-2)
6 轨道 2 13 轨道 3
7 控制箱 14 轨道 4
01MEC-1360
2
3
4
1
5
9
6
7
8
3
7
10
11
12
13
14
5
6
2. 机器构成和功能说明 MEC-NXT3-004S0
48 NXT III 机械手册

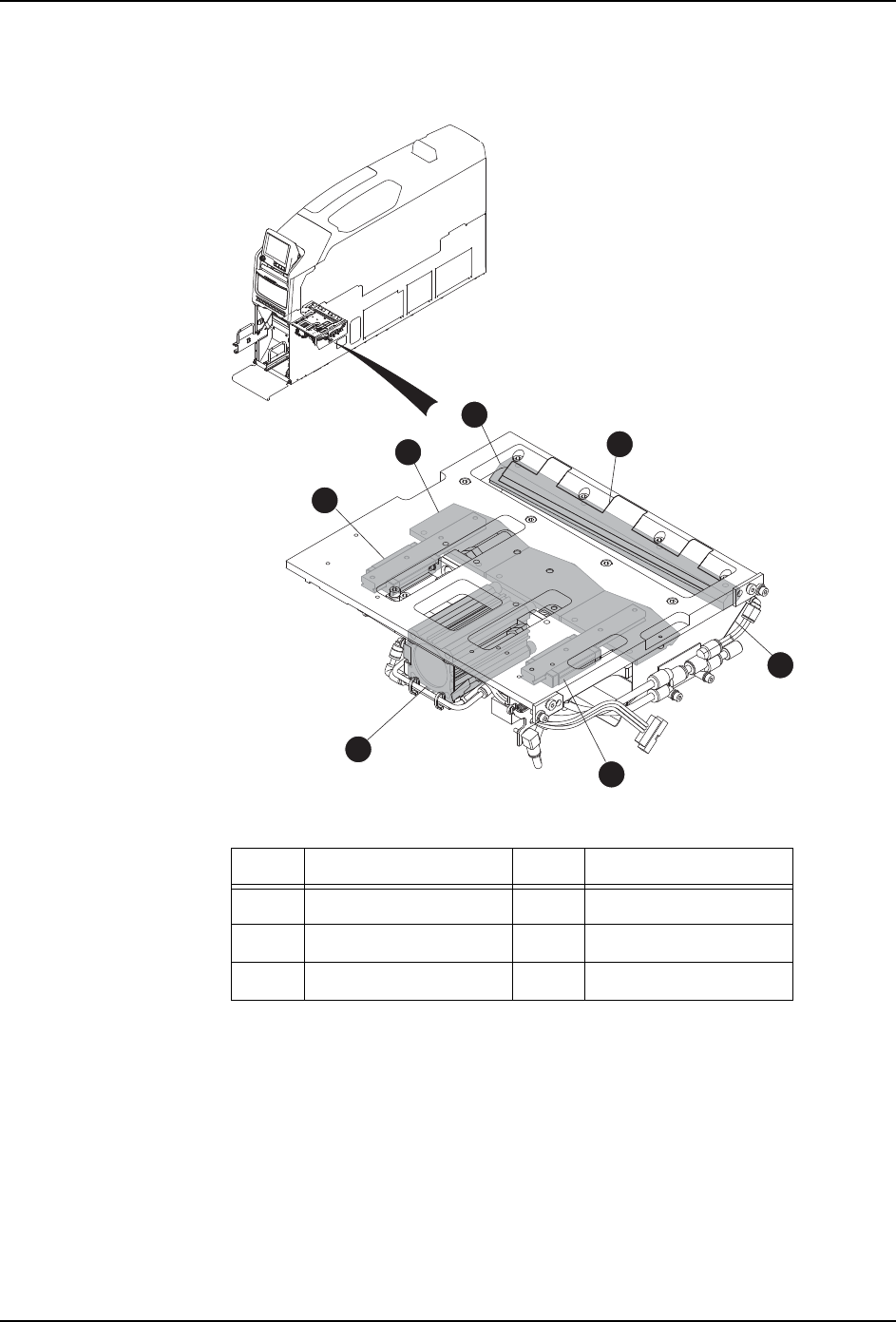

2.2.11 废料带处理单元
废料带处理单元是将吸取元件后的废料带切碎的单元。
备注 )插图是 M3-3 模组用。在 M6-3 用上 , 虽然单元的宽度不同，但是构成相同。
NO. 名称 NO. 名称
1 导轨 4 固定刀
2空气气缸 5刷子
3可动刀 6输送槽
ＰＫ
１
Ｐ
Ｋ
１
ＰＫ１Ｐ
Ｋ
１
01MEC-1361
2
3
4
1
5
6
1
