2. 机器构成和功能说明 MEC-NXT3-004S0 52 NXT III 机械手册 2.2.16 料盘单元 -LTC 料盘单元 -LTC 是料盘元件的供应装置， 搭载在 M6-3 模组上使用。 不仅是料盘， 还可以搭载 最大 19 个 （附带 7-inch 料卷盘的 8mm 供料器的时候）供料器。与料站托架 替换使用。 备注 )料盘单元 -LTC 根据使用的机型不同一部分元件不同， 因此， 要使用其他机型时， 请与 本公司或者本公司…
MEC-NXT3-004S0 2. 机器构成和功能说明
NXT III 机械手册 51
2.2.15 料盘单元 -LT
料盘单元 -LT 是料盘元件的供应装置，搭载在 M6-3 模组上使用。不仅是料盘，还可以搭载
最大 7 个 （附带 7-inch 料卷盘的 8mm 供料器的时候）供料器。与料站托架替换使用。
备注 )料盘单元 -LT 根据使用的机型不同一部分元件不同，因此，要使用其他机型时，请与
本公司或者本公司的代理店联系。
在料盘单元 -LT 上，有对应元件高度 1.5 英寸的料盘单元 -LT(1.5 英寸 )。料盘单元 -LT(1.5
英寸 ) 在不良元件排出箱下面粘贴有 2 种识别用的粘纸。料盘单元 -LT(1.5 英寸 ) 上安装对
应元件高度 1.5 英寸模组使用。不能安装在标准模组上。
注意 )料盘单元 -LT(1.5 英寸 ) 上安装在没有对应元件高度 1.5 英寸的模组上的话，料盘单
元 -LT 及机器有可能损坏。
NO. 名称 NO. 名称
1上部门 6往复臂
2 紧急停止按钮 7 元件排出箱
3 元件排出轨道 8 料站台
4 下部门 9 废料带箱
5 手柄 10 调整螺丝
01MEC-1364-a
2
3
4
7
5
6
1
9
10
8
2. 机器构成和功能说明 MEC-NXT3-004S0
52 NXT III 机械手册

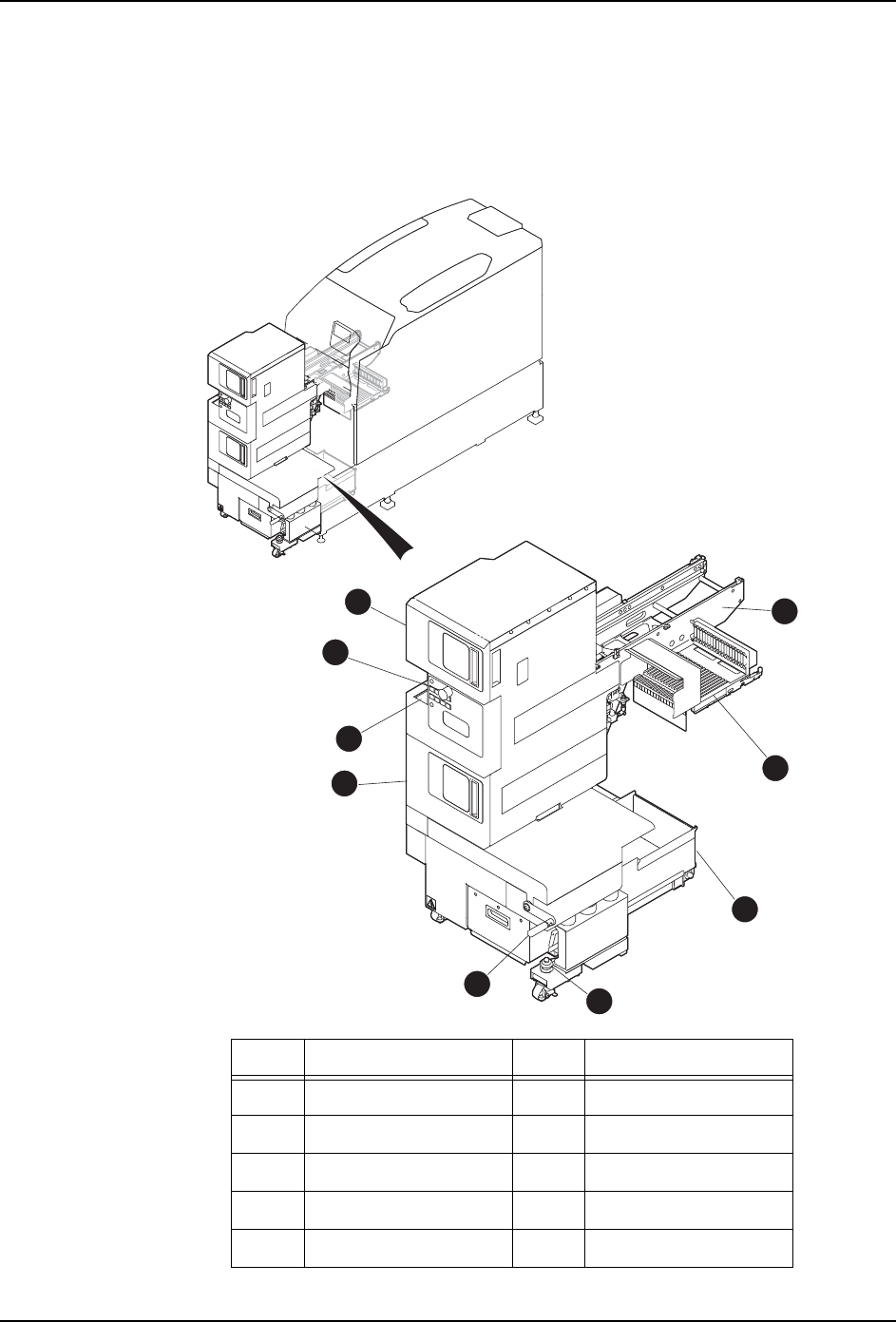

2.2.16 料盘单元 -LTC
料盘单元 -LTC 是料盘元件的供应装置，搭载在 M6-3 模组上使用。不仅是料盘，还可以搭载
最大 19 个 （附带 7-inch 料卷盘的 8mm 供料器的时候）供料器。与料站托架替换使用。
备注 )料盘单元 -LTC 根据使用的机型不同一部分元件不同，因此，要使用其他机型时，请与
本公司或者本公司的代理店联系。
NO. 名称 NO. 名称
1上部门 6往复臂
2 紧急停止按钮 7 料站台
3 元件排出轨道 8 废料带箱
4 下部门 9 调整螺丝
5手柄
01MEC-1365
2
3
4
7
5
6
1
9
8
MEC-NXT3-004S0 2. 机器构成和功能说明
NXT III 机械手册 53

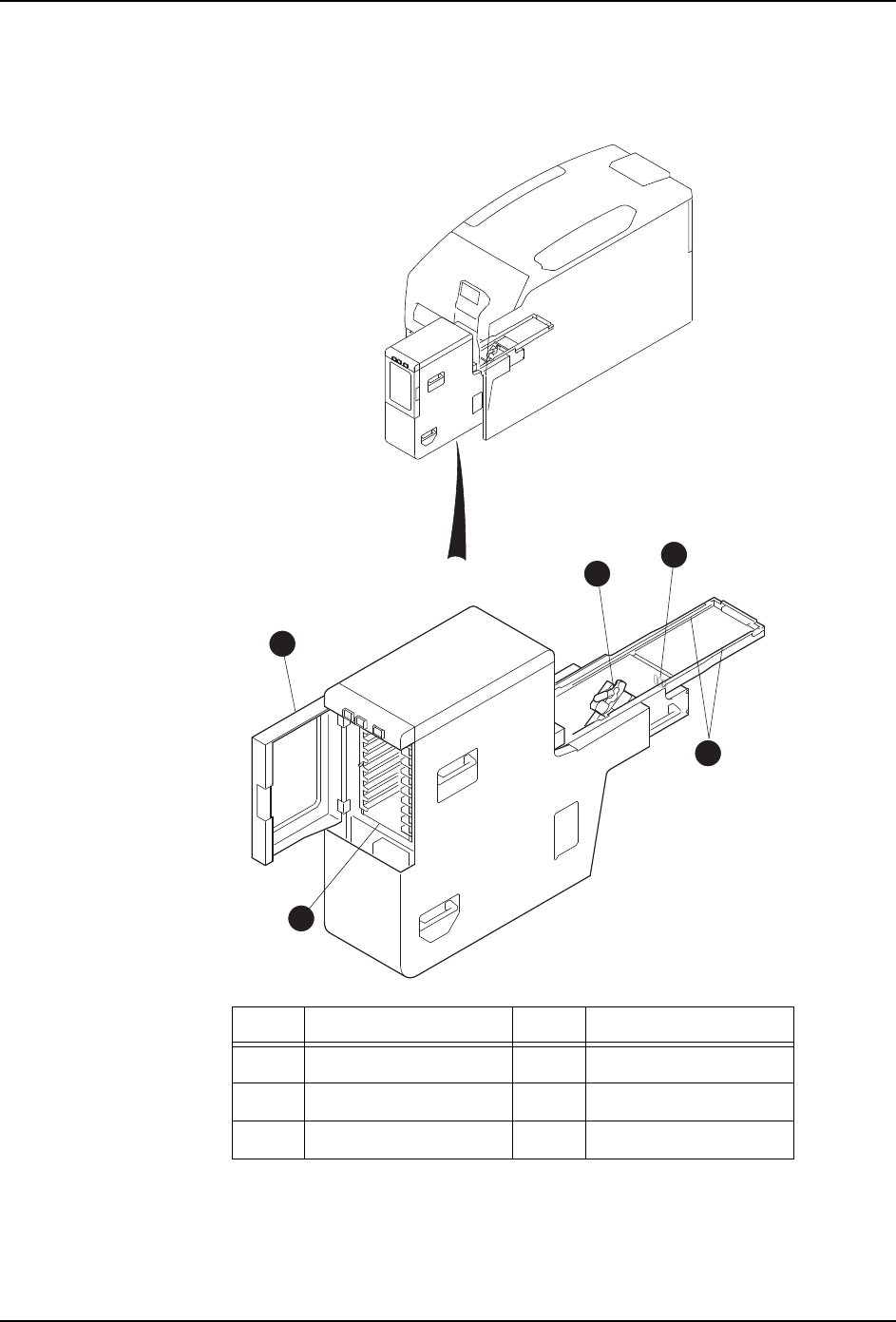

2.2.17 料盘单元 -M
料盘单元 -M 是料盘元件的供应装置，搭载在 M6-3 模组的料站托架上使用。1 台托架上可以
搭载 2 台料盘单元 -M，第 1 台配置在料槽 No.35 上、第 2 台配置在料槽 No.10 上。
NO. 名称 NO. 名称
1 正面门 4 通信接插头
2 挂钩 5 往复臂搬运轨道
3 夹紧手柄
2
3
4
5
1
01MEC-1366
