MEC-NXT3-004S0 2. 机器构成和功能说明 NXT III 机械手册 53 2.2.17 料盘单元 -M 料盘单元 -M 是料盘元件的供应装置， 搭载在 M6-3 模组的料站托架上使用。 1 台托架上可以 搭载 2 台料盘单元 -M，第 1 台配置在料槽 No.35 上 、第 2 台 配置在料槽 No.10 上。 NO. 名称 NO. 名称 1 正面门 4 通信接插头 2 挂钩 5 往复臂搬运轨道 3 夹紧手柄 2 3 4 …
2. 机器构成和功能说明 MEC-NXT3-004S0
52 NXT III 机械手册
2.2.16 料盘单元 -LTC
料盘单元 -LTC 是料盘元件的供应装置，搭载在 M6-3 模组上使用。不仅是料盘，还可以搭载
最大 19 个 （附带 7-inch 料卷盘的 8mm 供料器的时候）供料器。与料站托架替换使用。
备注 )料盘单元 -LTC 根据使用的机型不同一部分元件不同，因此，要使用其他机型时，请与
本公司或者本公司的代理店联系。
NO. 名称 NO. 名称
1上部门 6往复臂
2 紧急停止按钮 7 料站台
3 元件排出轨道 8 废料带箱
4 下部门 9 调整螺丝
5手柄
01MEC-1365
2
3
4
7
5
6
1
9
8
MEC-NXT3-004S0 2. 机器构成和功能说明
NXT III 机械手册 53
2.2.17 料盘单元 -M
料盘单元 -M 是料盘元件的供应装置，搭载在 M6-3 模组的料站托架上使用。1 台托架上可以
搭载 2 台料盘单元 -M，第 1 台配置在料槽 No.35 上、第 2 台配置在料槽 No.10 上。
NO. 名称 NO. 名称
1 正面门 4 通信接插头
2 挂钩 5 往复臂搬运轨道
3 夹紧手柄
2
3
4
5
1
01MEC-1366
2. 机器构成和功能说明 MEC-NXT3-004S0
54 NXT III 机械手册

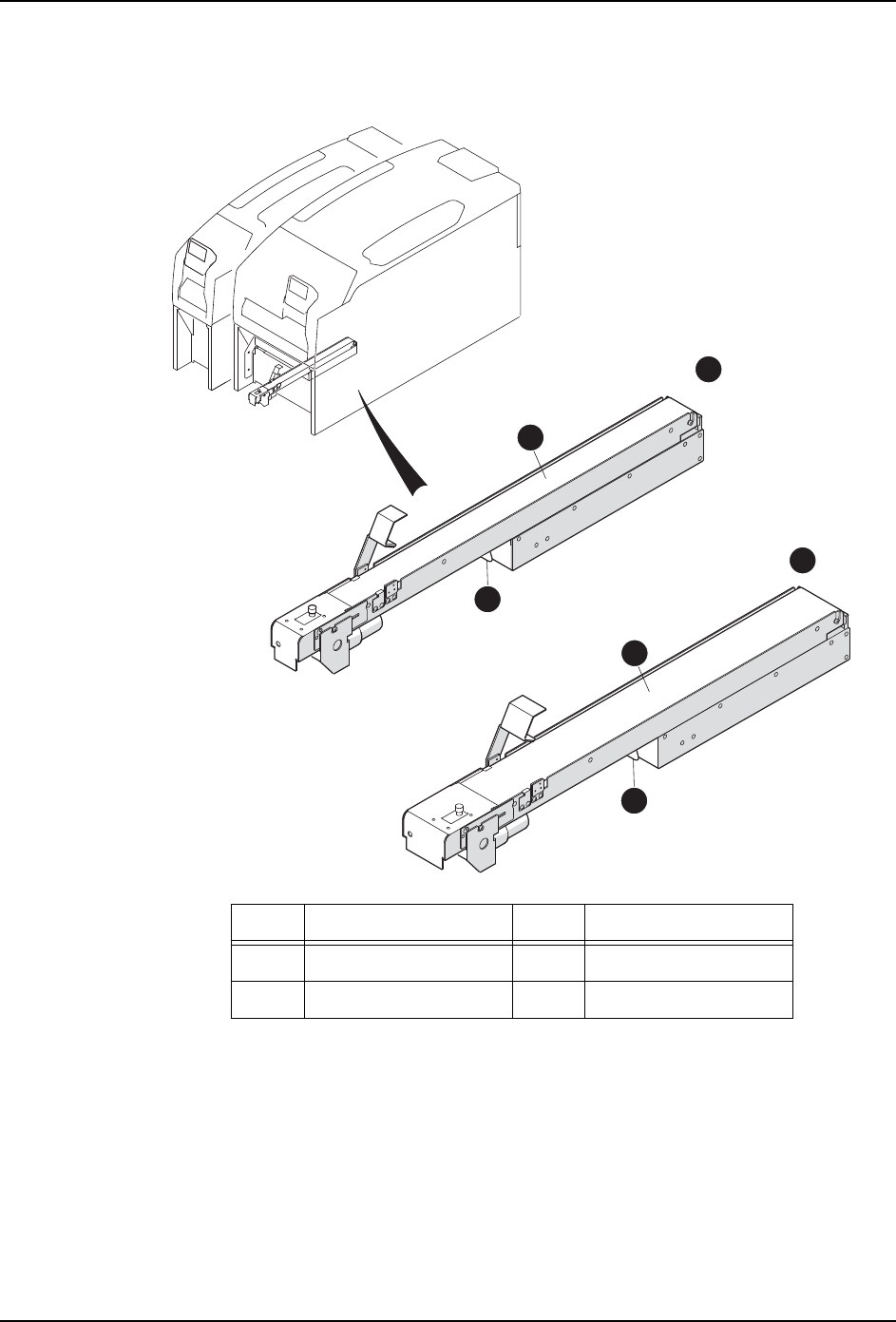

2.2.18 不良元件排出单元
不良元件排出单元搭载在料站托架上，排出根据影像处理结果判断为不能贴装的元件。
NO. 名称 NO. 名称
1 元件排出搬运轨道 -M 3 搬运轨道传送带
2 元件排出搬运轨道 -L 4 夹紧扳手
01MEC-1367
2
3
4
1
3
4
