MEC-NXT3-004S0 3. 传感器配置图 NXT III 机械手册 61 3. 传感器配置图 在此说明用于 NXT-3 上的各 种传感器的配置和 I/O( 输入 输出信号 ) 显示的看法 。 注意 )根据机器的状态，在进行 I/O 的输出操作时机器有破损的危险。输出操作请在本公司 以及代理店的售后服务人员的指示下进行。 3.1 I/O 的确认方法 要 确 认 传感 器的 I/O( 输 入 输 出 信 号 ) 时 , 需 要 软 …
2. 机器构成和功能说明 MEC-NXT3-004S0
60 NXT III 机械手册

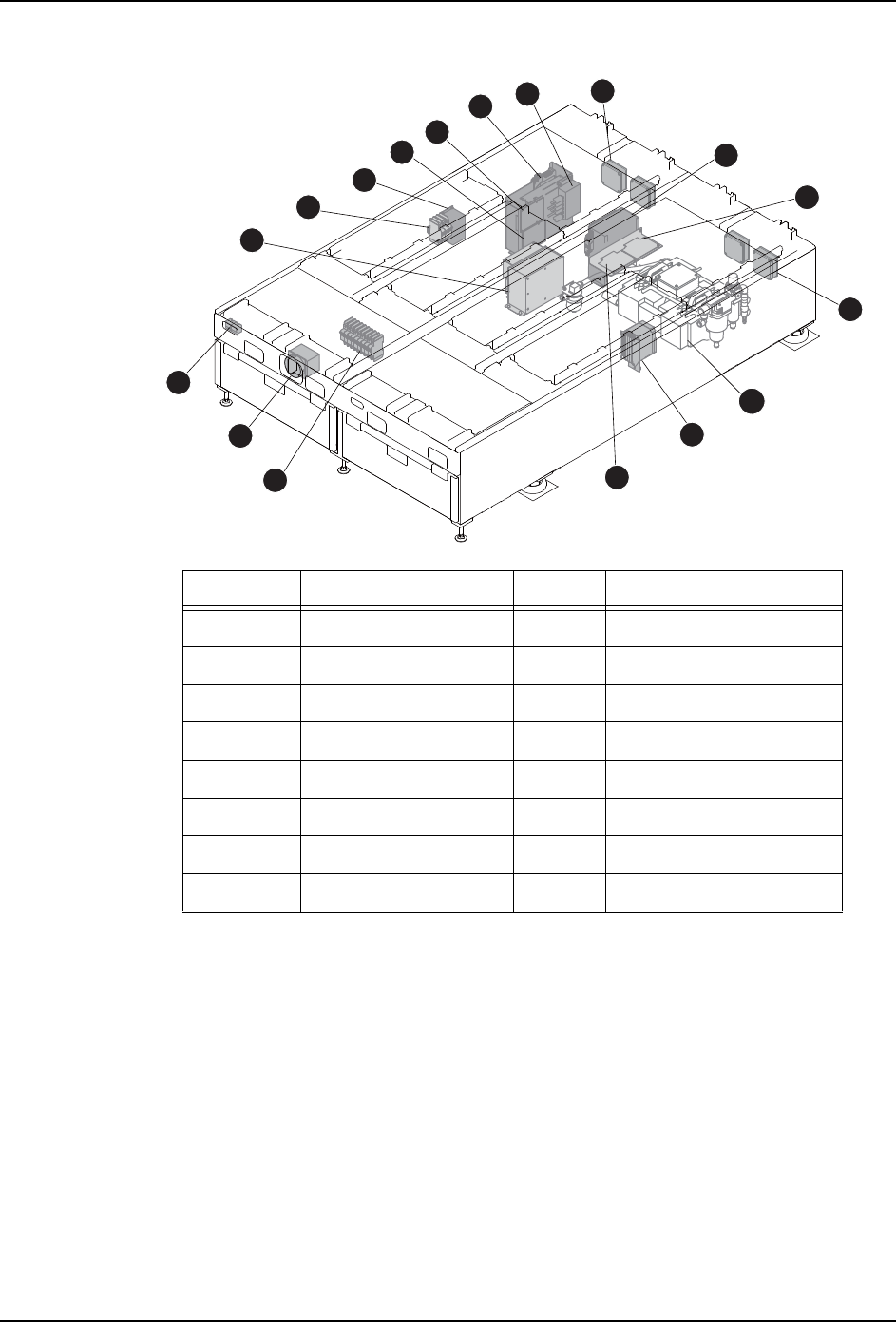

4M-3B6 基座
NO. 名称 NO. 名称
1 控制箱 1 9 电流断路器箱 1
2 电路板搬运接口 L 10 远程控制 I/O 电路板 2
3 电路板搬运接口 R 11 真空泵控制箱
4 干扰过滤器 12 真空泵
5 电流断路器 13 风扇
6 基座 CPU 箱 14 远程控制 I/O 电路板 1
7 压力计 15 控制箱 2
8 主开关 16 集线器
01MEC-1802
1
2
5
10
8
9
7
11
12
13
3
4
14
6
17
16
15
MEC-NXT3-004S0 3. 传感器配置图
NXT III 机械手册 61
3. 传感器配置图
在此说明用于 NXT-3 上的各种传感器的配置和 I/O( 输入输出信号 ) 显示的看法。
注意 )根据机器的状态，在进行 I/O 的输出操作时机器有破损的危险。输出操作请在本公司
以及代理店的售后服务人员的指示下进行。
3.1 I/O 的确认方法

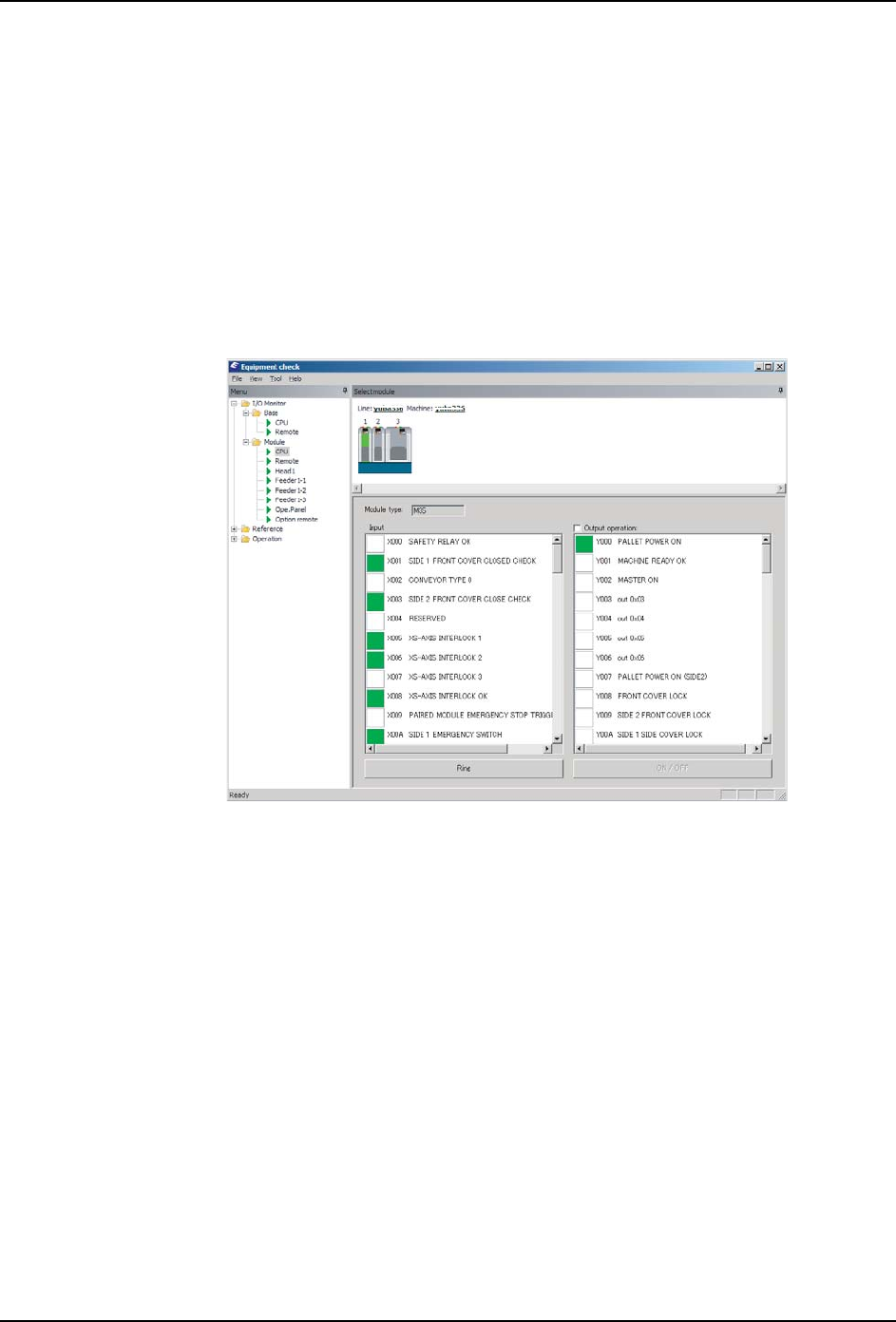

要确认传感器的 I/O( 输入输出信号 ) 时 , 需要软件工具 「Equipment Check」 。启动
「Equipment Check」后显示出以下画面 , 请选择单元 , 进行 I/O 的确认。
备注 )有关 「Equipment Check」的详细说明，请参考 「NXT III 系统手册」的 「软件工具
的使用方法」的 「Equipment Check」。
在以下的图和表中，显示出传感器 （图中编号）和地址的关系。
01SYS-0346E
3. 传感器配置图 MEC-NXT3-004S0
62 NXT III 机械手册
3.2 主体基座部传感器
3.2.1 2M 类型基座
01MEC-1375a
1
2
3
4
5
6
7
8
9
10
21
23
24
27
28
29
30
31
32
33
35
34
37
36
29
