SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 45
3.1.5 [ 生产 ] - [ 启动条件 ]
功能说明
确认是否满足为了转移到机器自动运转的条件。
表示步骤
从 ［主画面］上顺序选择 [ 生产 ]、[ 启动条件 ]。
解说
这个指令是为了在进行自动运转之前确认机器没有异常时使用。
如果 「I/O」的项目显示 「×」，请采取下面的对策后选择 「○」。
如果在 「伺服轴」、「传输电动机」有 「×」，请先关闭电源，如果还显示 「×」时，请与
弊公司的营业担当者联络。
08SYS-0066Sa
「保险丝正常」: 请确认温度保险丝是否断。断的时候请参考 「机械
手册」更换保险丝。
「空气压力」: 确认空气供应压力，必要时请调整。
「维修保养密匙」： 维修保养密匙被照射，变成了 「ON」侧。
「紧急停止按键 Side1」: 请按顺时针方向旋转 Side1 侧的紧急停止按键后解
除。
「紧急停止按键 Side2」: 请按顺时针方向旋转 Side2 侧的紧急停止按键后解
除。
「元件供应单元连接确认 Side1」: 请夹紧 Side1 侧的 MFU。
「元件供应单元连接确认 Side2」: 请夹紧 Side2 侧的 MFU 或者料盘。
「安全门 Side1」： 请关上 Side1 侧的安全门及 L 型安全盖板。
「安全门 Side2」: 请关上 Side2 侧的安全门及 L 型安全盖板。
「确认自动更换头浮起」: 吸嘴没被设定在自动更换头置放台的正确位置。
( 浮起着 )
3. 指令功能说明 SYS-XPF-4.1S
46 XPF 系统手册
「确认 MTU 自动更换头浮起」: 吸嘴没被设定在 MTU 自动更换头置放台的正确位
置。( 浮起着 )
「空料盘排出门」: 请确认空料盘排出门没有异物。
「安全门 BTU」: 请关上 BTU 的安全门。
「安全门 MTU」: 请关上 MTU 的安全门。
「XY 轴连锁 1 Side1」: 元件吸取部安全光电传感器作出反应。
「XY 轴连锁 2,3 Side1」: 请关上 Side1 一侧安全门。
「XY 轴连锁 2,3 Side2」: 请关上 Side2 一侧安全门。
「元件供应单元盖板确认 Side1」: 请关上 Side1 一侧的元件供应单元盖板。
「元件供应单元盖板确认 Side2」: 请关上 Side2 一侧的元件供应单元盖板。
「真空泵马达过载」: 请确认真空泵用热继电器没有异常。
「Z 轴落下防止确认」: 请确认 Z 轴落下防止用刹车正常动作。
请确认 Z 轴落下防止确认传感器 (X014) 正常工作。
「确认伺服电动机风机」: 请确认伺服电动机风机是不是动作。
请确认伺服电动机风机的电源连接器没脱离。
请确认伺服电动机风机确认 (X017) 正常工作。
SYS-XPF-4.1S 3. 指令功能说明
XPF 系统手册 47
3.1.6 [ 生产 ] - [ 料盘信息 ]
功能说明
在生产程序中使用的料盘元件进行吸取位置等的信息的显示，进行供料器跳过的设定。
表示步骤
1. 从 ［主画面］上顺序选择 [ 生产 ]、[ 料盘信息 ]。
2. 从[自动]画面选择[设定]的[料盘信息]。
备注 )在 [ 料盘信息 ] 画面上，只有使用料盘元件的生产程序生产是才可能选择。

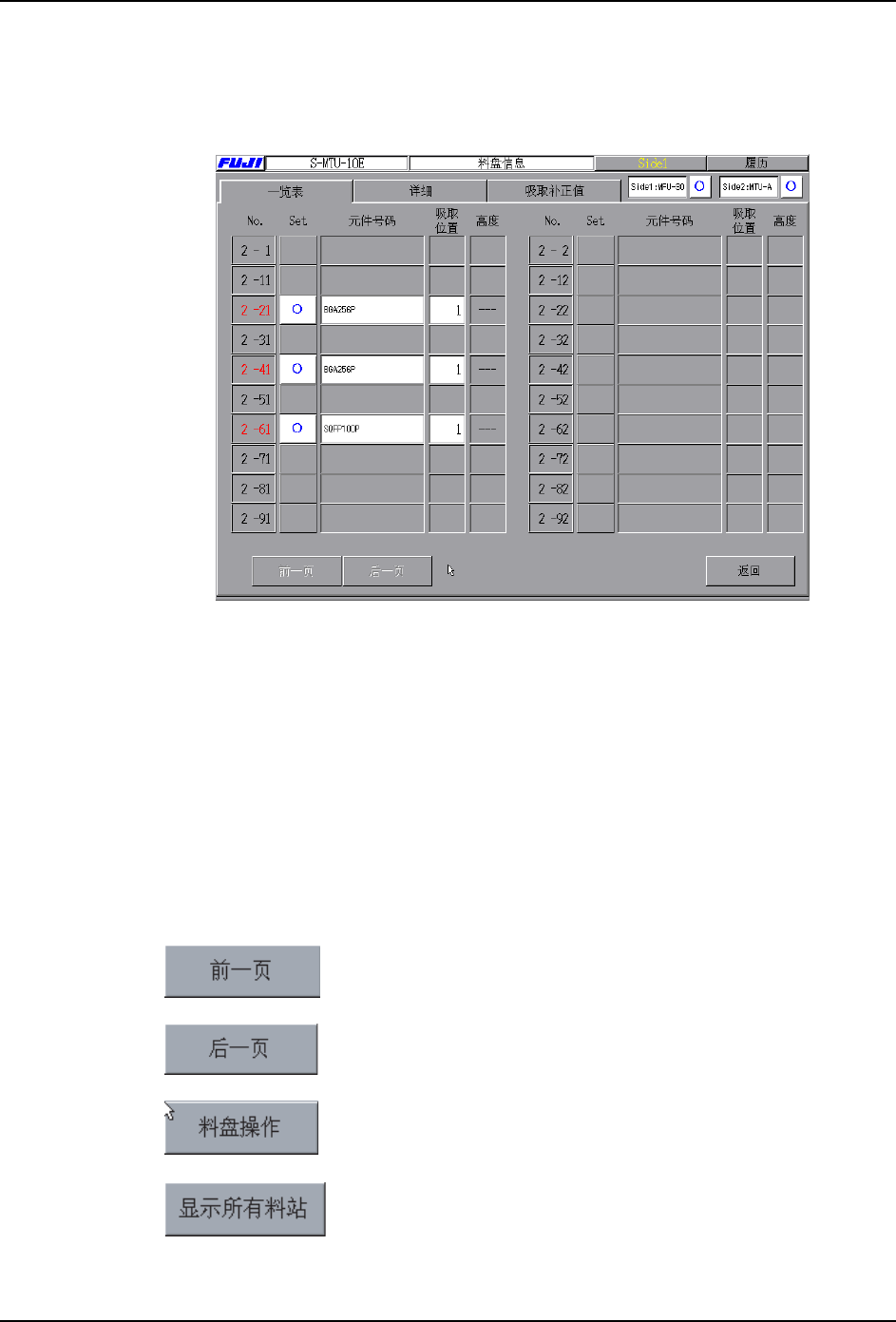

画面说明
08SYS-0067S
[ 详细 ] 标签页 表示料盘元件的信息。
[ 吸取补正值 ] 标签页 显示 / 设定料盘元件的吸取补正值。
移动到前一页。
移动到下一页。
显示 [ 料盘操作 ] 画面。
切换仅仅显示生产程序中使用的料站还是显示全部的料站。
