NPM-W X / WXS EJM9DC-MB-03T -01 识别错误 信息 故障排除篇 3-2-1 3-2-1 -7 ■ 个别电极形状、电极状态异常 代码 内容 原因 对策 个 别 电 极 形 状 ／ 电 极 状 态 异 常 39 电极角度异常 < 图像状态参考 > 电极元件的检测电极的角度有异常 时发生 1) 元件异常 2) 元件数据设定有误 请确认对象元件 请确认电极位置的数据（电 极位置、尺寸、形状） 40 电极位…

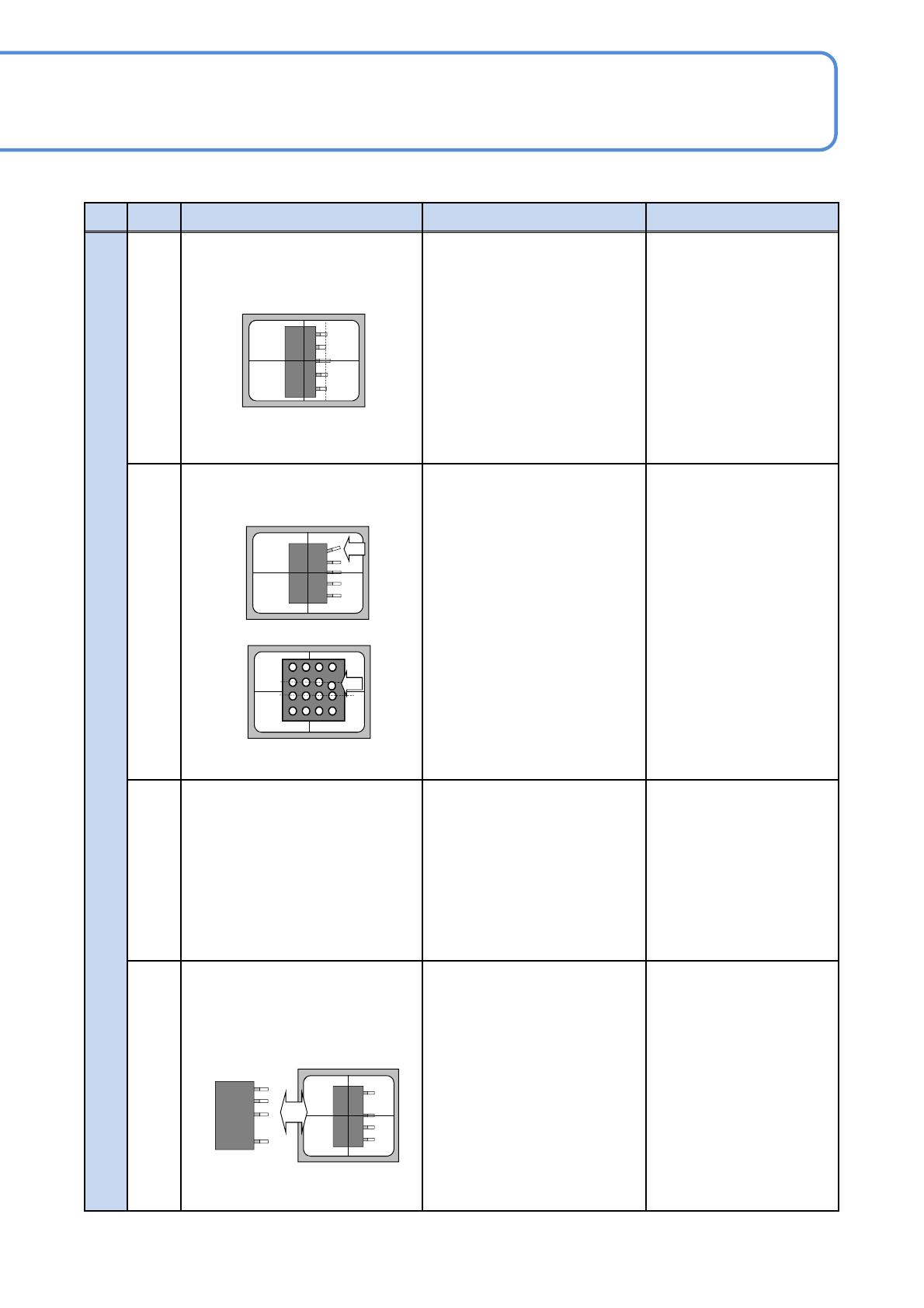

NPM-WX / WXS EJM9DC-MB-03T-01
3-2-1-6
■个别电极形状、电极状态异常
代码 内容 原因 对策
个
别
电
极
形
状
／
电
极
状
态
异
常
33
34
电极排列状态异常
电极长度异常
<图像状态参考>
元件电极排列不在直线时会发生异
常
1)元件有异常（引脚浮起等）
2)元件数据设定有误
请确认对象元件
请确认电极位置的数据（电极
位置、尺寸、形状）
35
电极间距异常
<图像状态参考>
元件电极排列不均等时会发生异常
1)元件有异常（引脚弯曲等）
2)元件数据设定有误
请确认对象元件
请确认电极位置的数据（电极
位置、尺寸、形状）
36
37
电极数异常
电极间距或者数量异常
在元件电极输入的数量和检测出的
数量不同时会发生异常
1)元件有异常（引脚折断、焊锡球
脱落等）
2)元件数据设定有误
请确认对象元件
请确认电极位置的数据（电极
位置、尺寸、形状）
38
＜数据形状＞ ＜元件状态＞
元件检测电极排列与输入电极排列
图案不同时会发生异常。
1)元件有异常（引脚折断、焊锡球
脱落等）
2)元件数据设定有误
请确认对象元件
请确认电极位置的数据（电极
位置、尺寸、形状）
电极图案异常
NPM-WX / WXS EJM9DC-MB-03T-01
识别错误
信息
故障排除篇
3-2-1

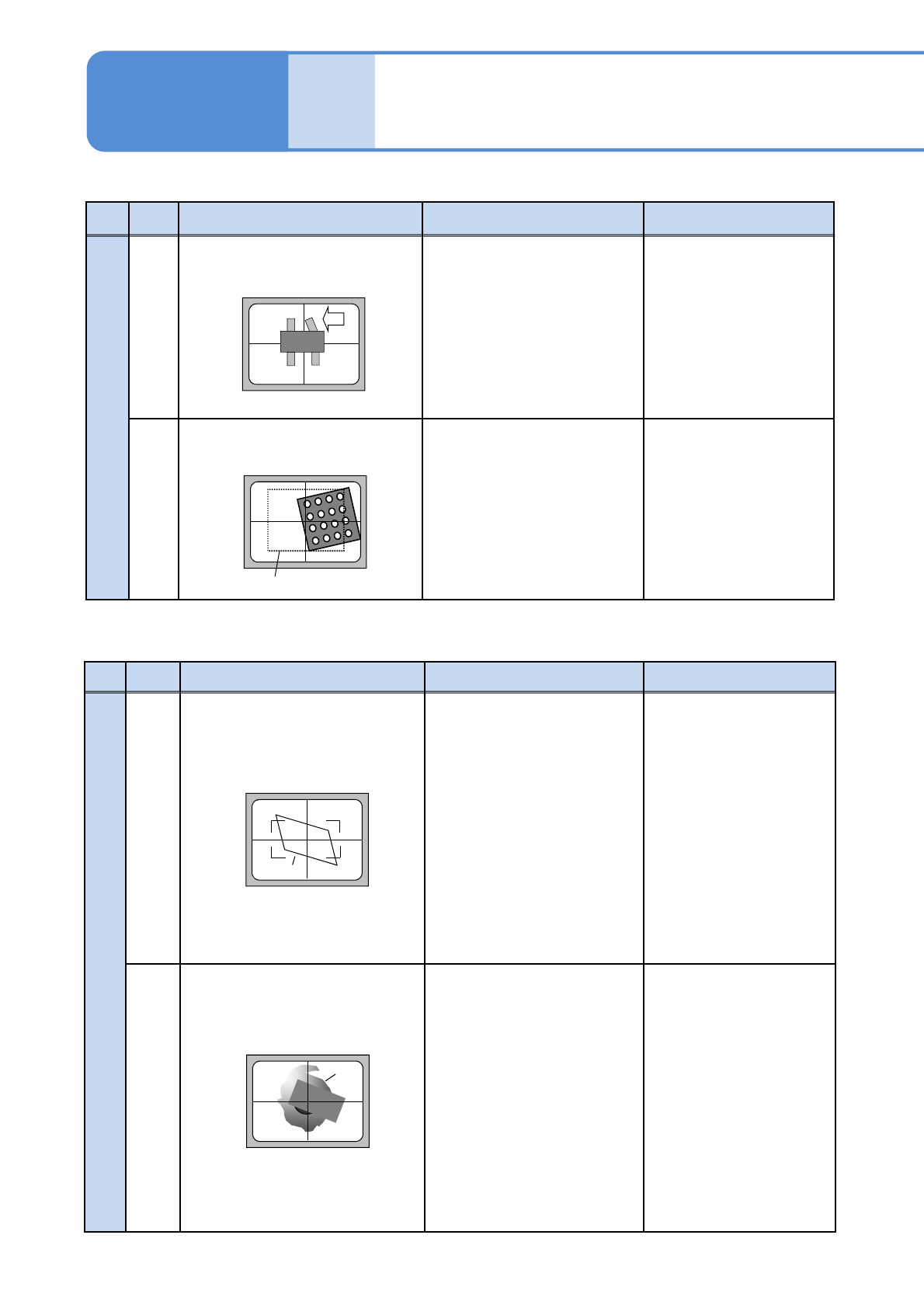

3-2-1-7
■个别电极形状、电极状态异常
代码 内容 原因 对策
个
别
电
极
形
状
／
电
极
状
态
异
常
39
电极角度异常
<图像状态参考>
电极元件的检测电极的角度有异常
时发生
1)元件异常
2)元件数据设定有误
请确认对象元件
请确认电极位置的数据（电
极位置、尺寸、形状）
40
电极位置异常
<图像状态参考>
1)吸着位置异常
2)元件数据设定有误
请确认元件高度、吸着位置、
吸着偏移值、使用吸嘴，保
持吸着状态的稳定化
请确认元件供给位置
请确认电极位置的数据（电
极位置、尺寸、形状）
识别区域
■其他、个别判定、指定项目异常
代码 内容 原因 对策
其
他
／
个
别
判
定
／
指
定
项
目
异
常
41
42
43
外形边的角度(并行度)异常
外形边的角度(直行度)异常
外形边的角度(并行度或者直行度)异常
<图像状态参考>
1)L或者W的设定有误
2) 吸着错误、吸着异常
请正确设定元件数据的L或者
W。
请确认元件高度、吸着位置、
吸着偏移值、使用吸嘴，保持
吸着状态的稳定化
45
对象部图像对比度有异常
<图像状态参考>
1)照明和设定值有异常
2)元件数据设定有误
请确认在生产数据校正时的识
别画面。
・元件没有在画面中央。
・(透过识别)背景=反射板均
匀似白色
・(反射识别)电极等发光似白
色
请确认元件数据
・各形状数据位置和尺寸亮度
判定
倾斜吸着
影子
识别错误信息一览 4
NPM-WX / WXS EJM9DC-MB-03T-01
3-2-1-8

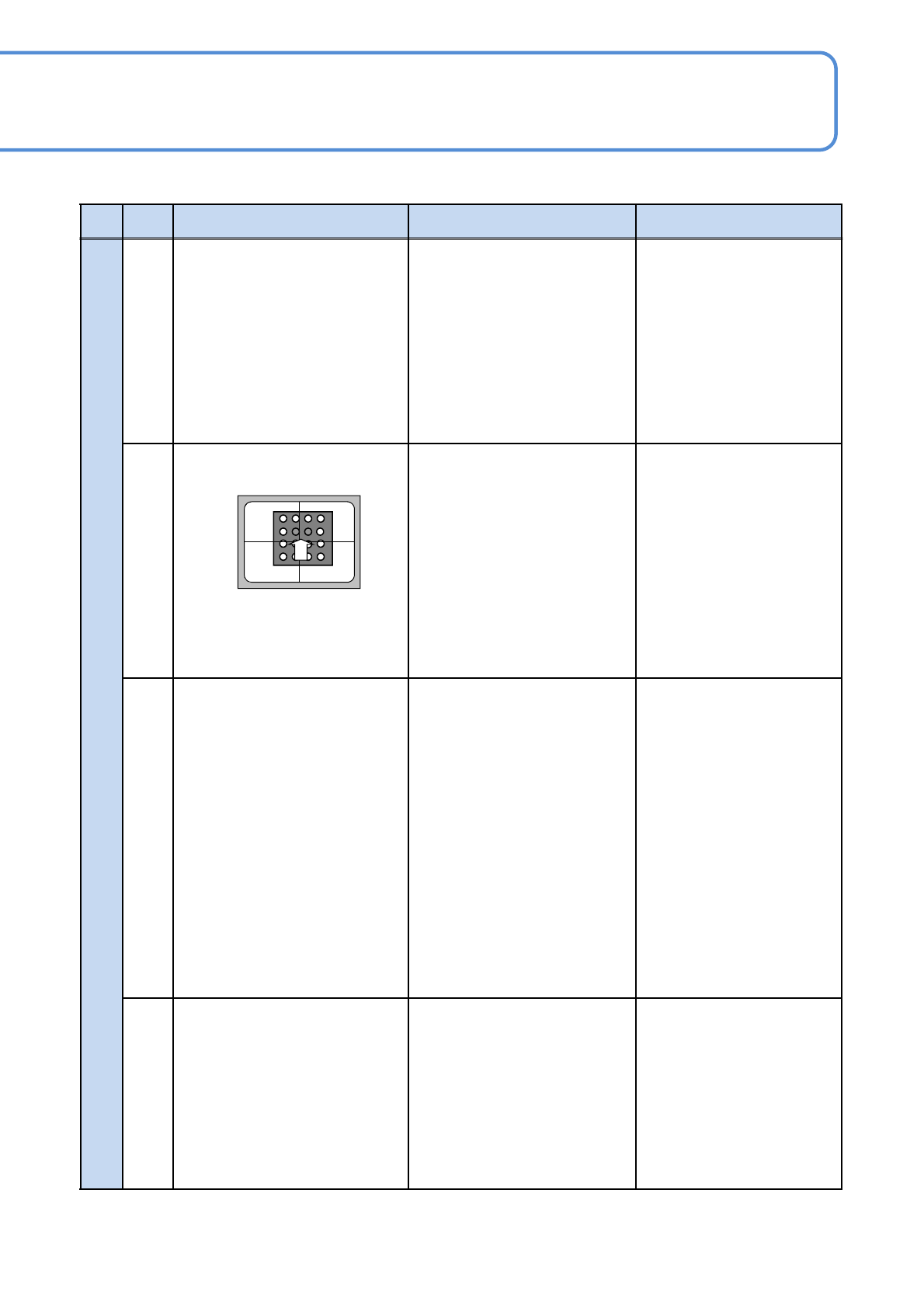

■ 其他、个别判定、指定项目异常
代码 内容 原因 对策
其
他
／
个
别
判
定
／
指
定
项
目
异
常
46
电极或者元件全体的高度（浮起）异
常
3Ｄ传感器/多功能识别照相机、类
型3的高度识别异常时发生这个错误。
1)元件异常
2)芯片数据设定有误
请确认对象元件
请确认芯片数据
・各形状数据位置、尺寸、高度
判定
47
电极部的亮度状态异常
排列电极的亮度状态不均等时，或
者亮度确认时判定为错误时会发生
异常
1)元件有异常(焊锡球破裂等)
2)元件数据设定有误
请确认对象元件
请确认元件数据
・各形状数据位置、尺寸、亮度
判定
48
电极或者元件整体的高度(浮起)异常
* ANS48(98)为与多功能识别照相机
类型3组件的通信错误。
只在多功能识别照相机 类型2/类型
3的3D识别异常时发生。
1)元件异常
2)元件数据设定错误
3)厚度以及浮起测量的对象规格外
请确认对象元件。
请确认元件数据。
・各个形状数据位置、尺寸、
高度判定
请确认在规格说明书中是否有相
关记载。
停止3D识别只实施2D识别时，
请将DGS的“照相机种类”变
更为“2D照相机”。
* 在万一的情形下发生时，请咨
询敝公司。
49
判定对象的标记检测异常 1)不良标记识别时检测出不良标记
时会发生异常
2)通过极性标记确认，检测到标记
不在所定的位置上
请确认对象元件
请确认元件数据
・亮度判定、极性确认
