NPM-W X / W XS EJM9DC-MB-04T-00 4-1 -8 台车驱动部 左侧 右侧 ※ 外观虽然有若干不同，但 17 联台车、 30 联台车的 负荷配置和字母代码都是通用的 F1 ： S3211 R1 ： S3215 F1 ： B1210 R1 ： B1214 F2 ： S3711 R2 ： S3715 F2 ： B1710 R2 ： B1714
NPM-WX / WXS EJM9DC-MB-04T-00
高度传感器
负荷配置图 4
故障排除
4-1
Front:B111A
Rear:B112A
工作头选购件驱动单元
Front:B01,B02
Rear:B11,B12
Front:
B03,B04,B05,B06
Rear:
B13,B14,B15,B16
Front:R4093
Rear:R4091
4-1-7
NPM-WX / WXS EJM9DC-MB-04T-00
4-1-8

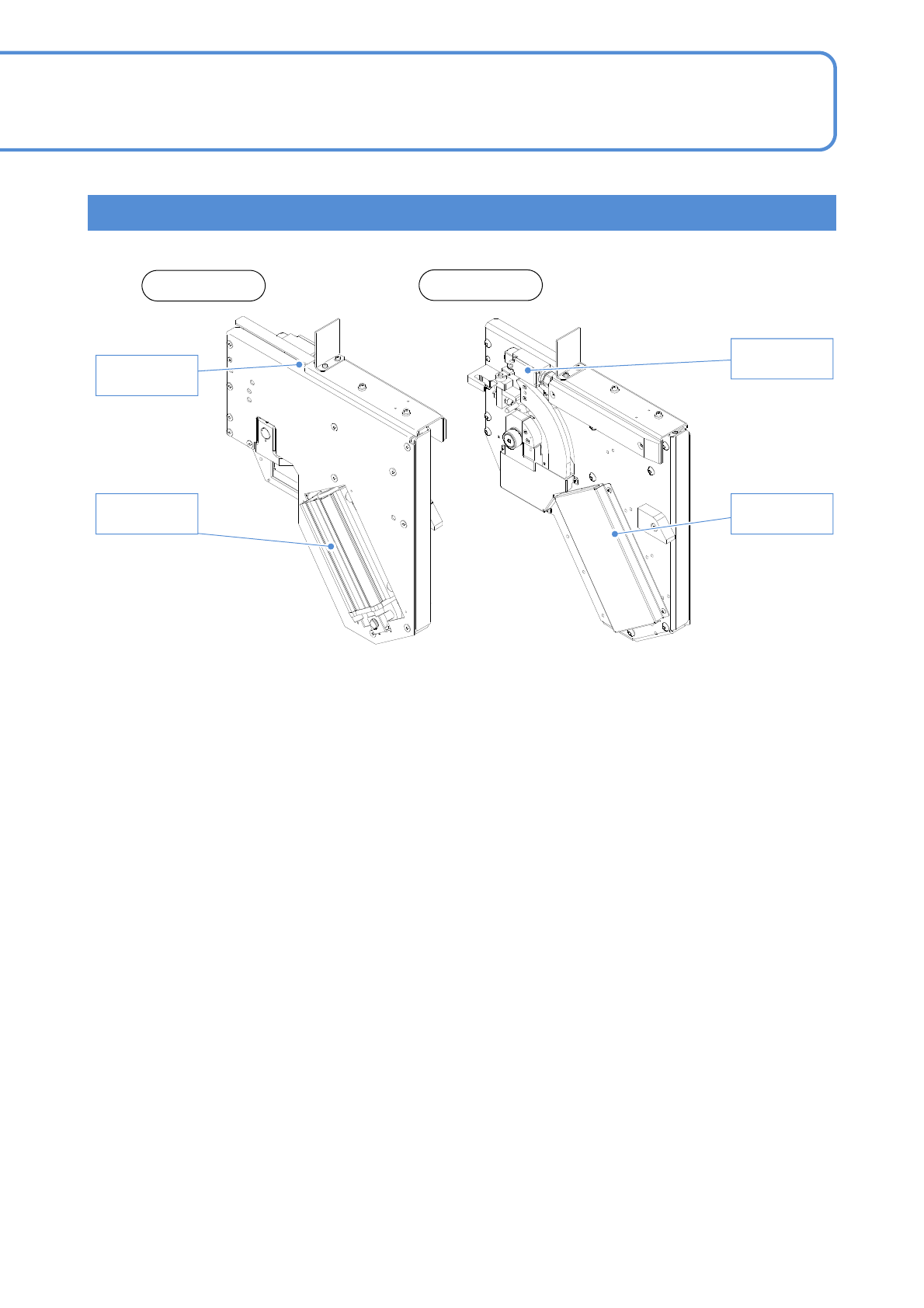

台车驱动部
左侧
右侧
※ 外观虽然有若干不同，但17联台车、30联台车的负荷配置和字母代码都是通用的
F1：S3211
R1：S3215
F1：B1210
R1：B1214
F2：S3711
R2：S3715
F2：B1710
R2：B1714
NPM-WX / WXS EJM9DC-MB-04T-00
4-1-9

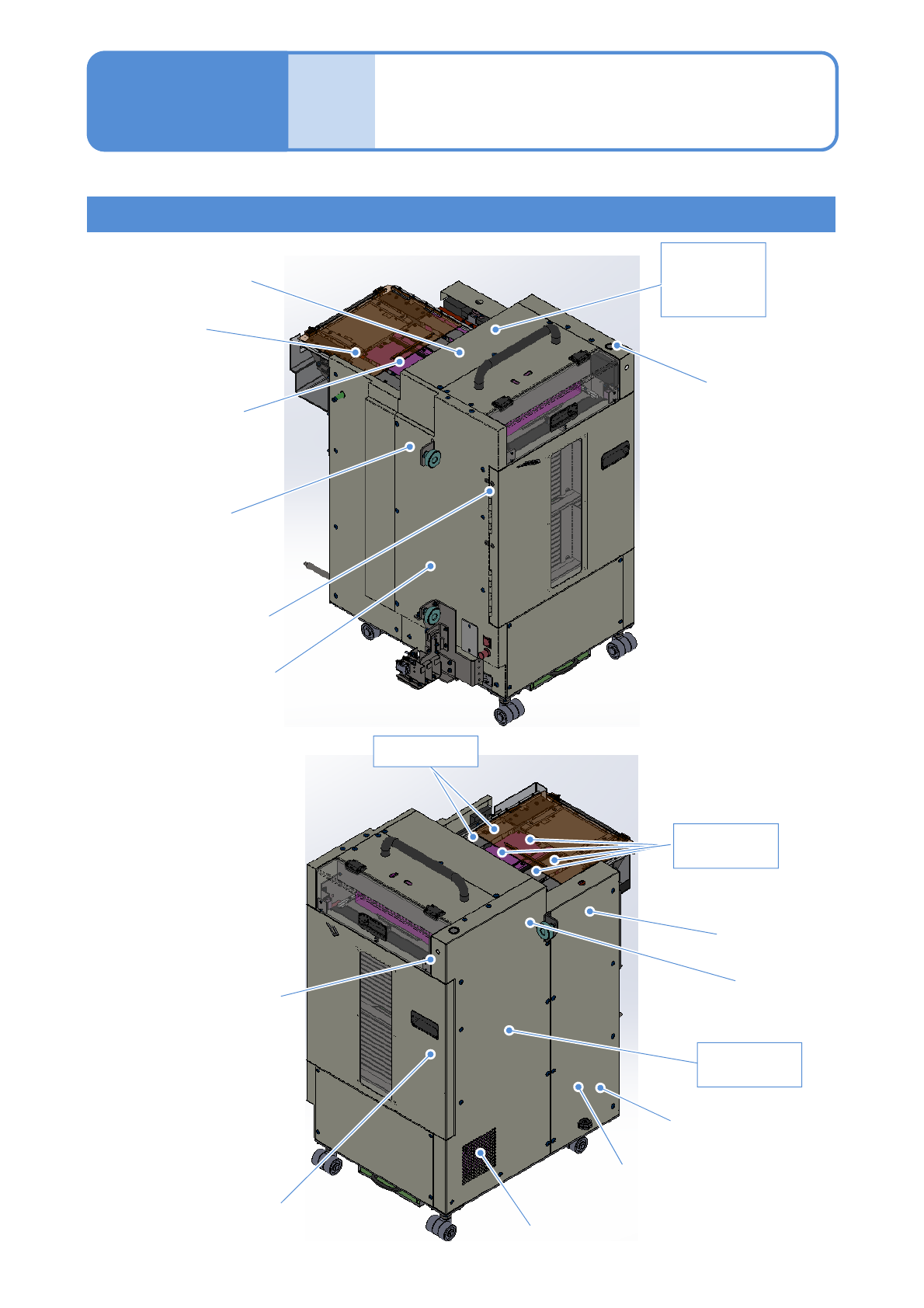

托盘供料器 X10
负荷配置图 5
故障排除
4-1
S01
B1320,B1321
B1322,B1323
B1324,B1325
B1304T
B1313
M402
B1305T
S302
B1304
B1350
B1305
B1351
M401
S03
G101
S303
R401,R402
R404,R405
B1306,B1307
B1352,B1353
B1354,B1355
