Nachrüstanleitung Spleisssensoren 8 - 72 mm
Ausgabe 07/2003
10
Die LEDs an den Spleisssensoren haben folgende Aussagen: 1
– LED an: betriebsbereit
– LED aus: bei Durchlauf einer Spleissstelle
1
Abb. 1 - 7 LEDs am Spleisssensor
1
1
LEDs
Nachrüstanleitung Spleisssensoren 8 - 72 mm
Ausgabe 07/2003
11
2 Spleisssensoren für 12/16-, 24/32-, 44-, 56- und 72
mm-Förderer
2.1 Einschränkungen
– Die "Tasche in Tasche"-Spleissmethode ist für die Spleissstellenerkennung nicht zulässig, weil
sie Fehler und Stau verursachen kann.
– Von 32 mm-Band aufwärts muß eine Feder eingesetzt werden, die den Gurt über dem Sensor
hält (siehe Abb. 2 - 5).
– Die Spleissstellenerkennung kann nicht mit Gurten betrieben werden, die metallisches Mate-
rial enthalten.
– Wenn Sie einen defekten Förderer zur Reparatur geben, entfernen Sie bitte die Spleisssenso-
ren. Es ist nicht gerantiert, daß sie die Spleisssensoren mit dem Förderer zurückbekommen.
– Spleissstellen müssen den Blechstreifen auf der unterseite haben.
2.2 Vorbereitungen
: Prüfen Sie, ob alle notwendigen Teile und passendes Werkzeug für die Installation vorhanden
sind.
: Machen Sie sich mit der Spleissstellenerkennung und ihrer Konstruktion vertraut (Abb. 2 - 1).
: Nehmen Sie den Förderer vom BE-Tisch ab und stecken Sie ihn ab.
Nachrüstanleitung Spleisssensoren 8 - 72 mm
Ausgabe 07/2003
12
2

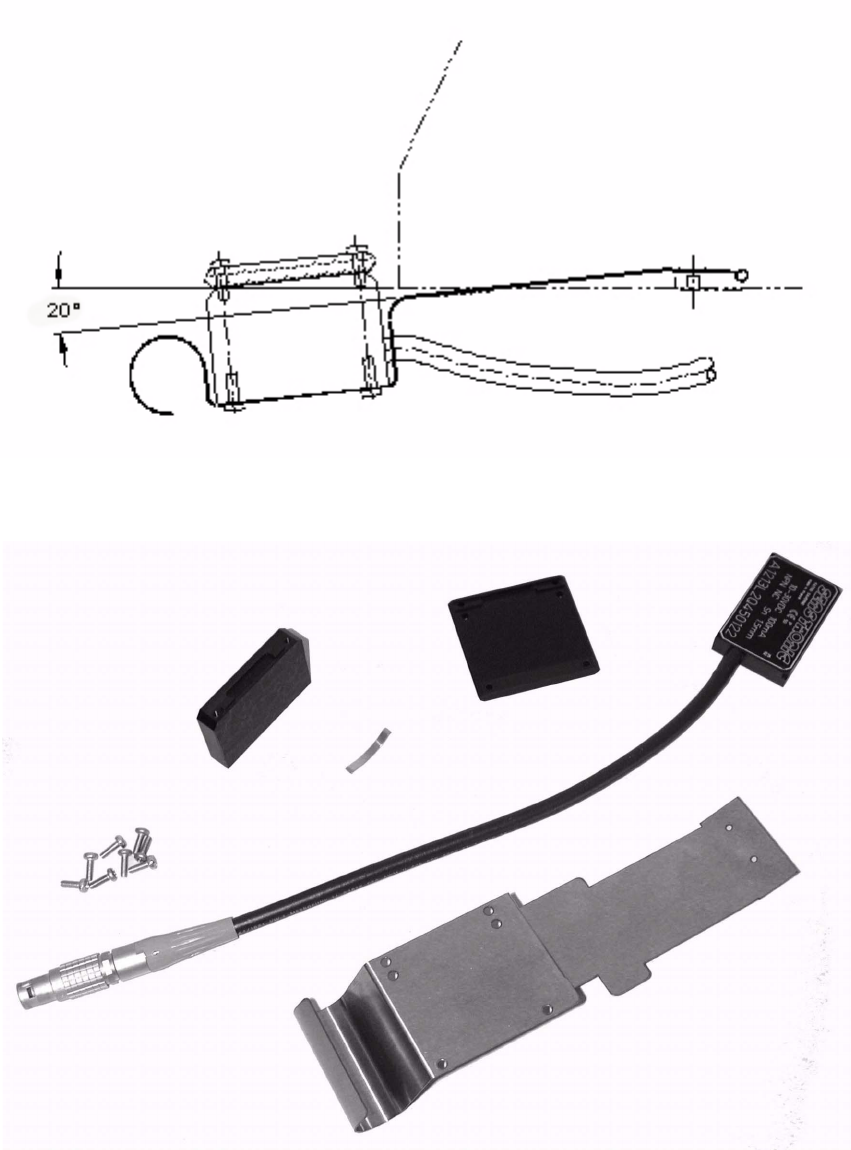

Abb. 2 - 1 Spleisssensor (ähnlich für alle Größen)
2
Abb. 2 - 2 Teile
