Nachrüstanleitung Spleiss sensoren 8 - 72 m m Ausgabe 07/2003 13 2.3 Inst allation V orbereitung des Förderers 2 : Entfernen Sie die (2) Kreuzs chrauben, die den Bügel fü r das Komm unikationskab el halten. Bewahre n Sie…
Nachrüstanleitung Spleisssensoren 8 - 72 mm
Ausgabe 07/2003
12
2
Abb. 2 - 1 Spleisssensor (ähnlich für alle Größen)
2
Abb. 2 - 2 Teile
Nachrüstanleitung Spleisssensoren 8 - 72 mm
Ausgabe 07/2003
13
2.3 Installation
Vorbereitung des Förderers 2
: Entfernen Sie die (2) Kreuzschrauben, die den Bügel für das Kommunikationskabel halten.
Bewahren Sie den Bügel und die Schrauben auf.
2
Abb. 2 - 3 Entfernen der Feder und des Haltebügelst
2
: Entfernen Sie die zwei Kreuzschrauben (jeweils eine auf jeder Seite des Förderers), die die
Feder für die Gurtführung im inneren des Förderers halten.
Heben Sie diese Schrauben auf.
: Ziehen Sie den Bügel gerade aus der Hinterseite des Förderers. Schwenken Sie ihn beim Her-
ausziehen leicht auf und ab.
Der Bügel kann schwer herauszuziehen sein, er muß sich aber lösen.
: Ziehen Sie den Bügel und die Feder ganz aus dem Förderer.
2
: Lösen Sie die (2) Flachkopfschrauben, die die Gurtführungsfeder halten und nehmen Sie die
Feder ab.
Heben Sie diese Schrauben auf (siehe Abb.. 2 - 1.
2
Pins
Halte-
bügel
Kreuz
Schrauben
Feder für
Gurtführung
Bügel f. K ommunikations-
kabel mit Schrauben
Nachrüstanleitung Spleisssensoren 8 - 72 mm
Ausgabe 07/2003
14
Einbau der Spleissstellenerkennung 2

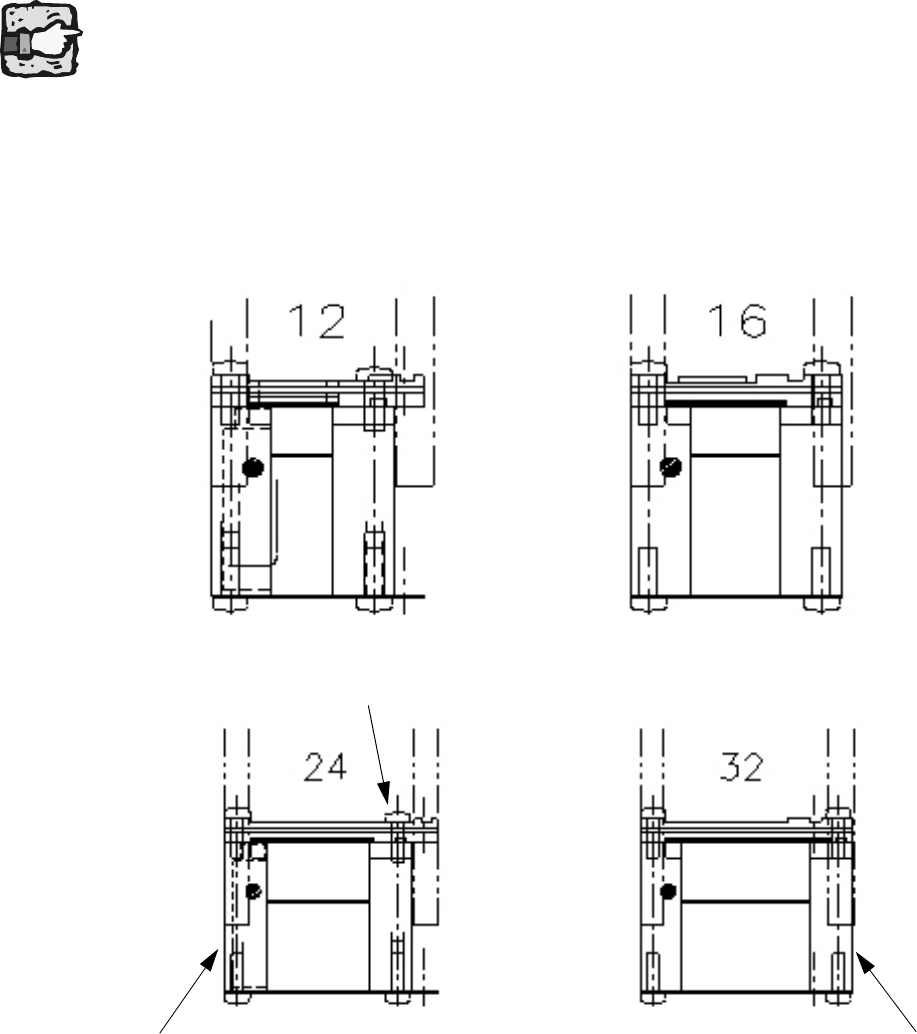

: Bestimmen Sie für den 12/16 mm - Satz und den 24/32 mm - Satz, welchen Gurt / Förderer
Sie benötigen.
Beide Nachrüstsätze werden vormontiert in der schmäleren Gurt-/Förderer-Stellung geliefert.
Der obere Deckel kann um 180° gedreht werden, um die breitere Position zu ermöglichen. 2
2
Der 24/32 mm - Spleisssensor hat keine Feder! 2
2
: Setzen Sie die rechte Führung auf die passenden Löcher.
Die Feder muss in der oberen Gurtaussparung nach innen zeigen.
Befestigen Sie die Führung mit den mitgelieferten Schrauben M 2.5 x 8.
: Setzen Sie dann das Deckelteil auf die passenden Schlitze und schrauben Sie es mit den mit-
gelieferten Schrauben fest (siehe Abb. 2 - 2).
2
Bewegliche Führung
M2.5x8 Schrauben
Fester Sensorblock
