Nachrüstanleitung Spleisssensoren 8 - 72 mm
Ausgabe 07/2003
8
: Entfernen Sie das Gurtleitblech vom Förderer.
1

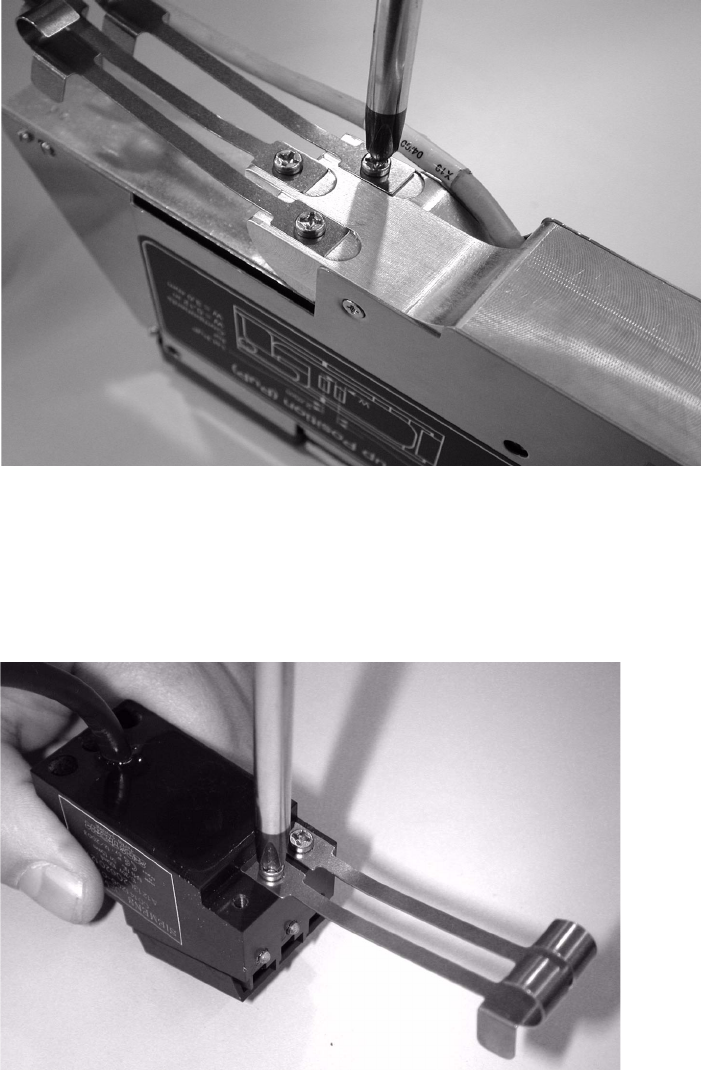

Abb. 1 - 3 Gurtführungsblech abschrauben
1
: Befestigen Sie das Gurtführungsblech am Sensorblock. Verwenden Sie dabei die gleiche
Schraube.
1
Abb. 1 - 4 Gurtführungsblech befestigen
1
1
Nachrüstanleitung Spleisssensoren 8 - 72 mm
Ausgabe 07/2003
9
: Befestigen Sie den Sensor mittels der M3x25 mm Schrauben am Förderer, an der Stelle an
der vorher das Gurtführungsblech befestigt war. Je nach Förderer benötigen Sie eine oder
beide Schrauben.
1
Abb. 1 - 5 Befestigung des Sensors am Förderer
: Stellen Sie den Förderer wieder auf den BE-Tisch und schließen Sie ihn an. Stecken Sie da-
nach den Spleisssensor in die entsprechende Buchse in der unteren Buchsenleiste.
: Führen Sie den Gurt zunächst über das Gurtleitblech in den Sensor und danach in gewohnter
Weise durch den Förderer.
1
Abb. 1 - 6 Förderer mit Spleisssensoren, angeschlossen
3x8 mm-Förderer
2x8 mm-Förderer
Anschlüsse
Nachrüstanleitung Spleisssensoren 8 - 72 mm
Ausgabe 07/2003
10

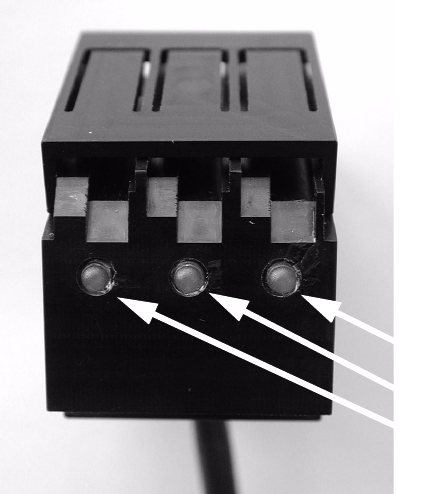

Die LEDs an den Spleisssensoren haben folgende Aussagen: 1
– LED an: betriebsbereit
– LED aus: bei Durchlauf einer Spleissstelle
1
Abb. 1 - 7 LEDs am Spleisssensor
1
1
LEDs
