Test Research Inc.
TR7700 SII DL User Guide–Software 85

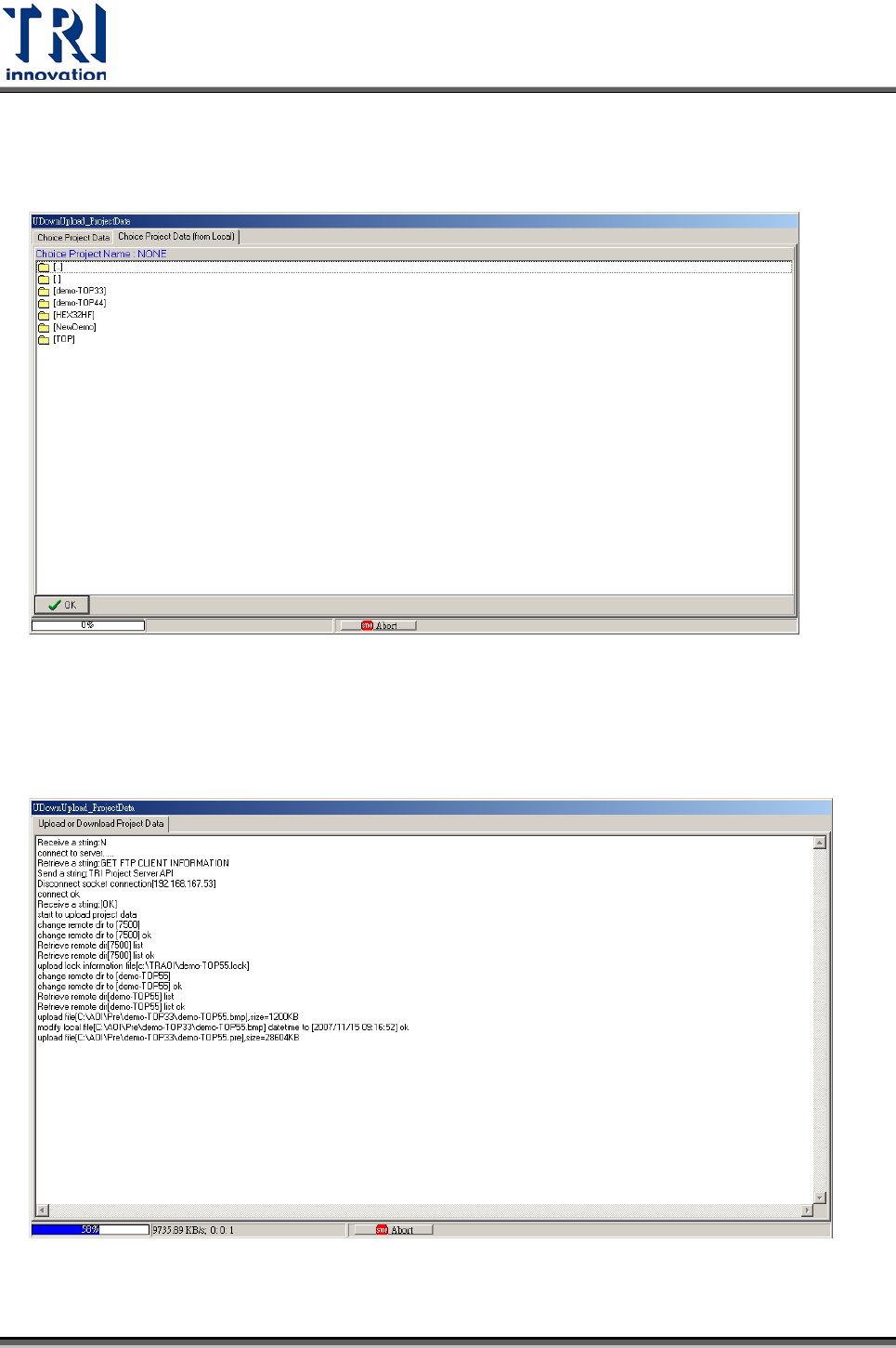

5. 若需要載入本地端的專案，請切換控管對話框最上面的頁籤到 Choice Project
Data(from Local)，並選擇需要的專案以載入。
6. 在連線模式之下儲存專案，會在專案存檔完成時，自動上傳到 Project Server 上
。
Test Research Inc.
86 TR7700 SII DL User Guide–Software

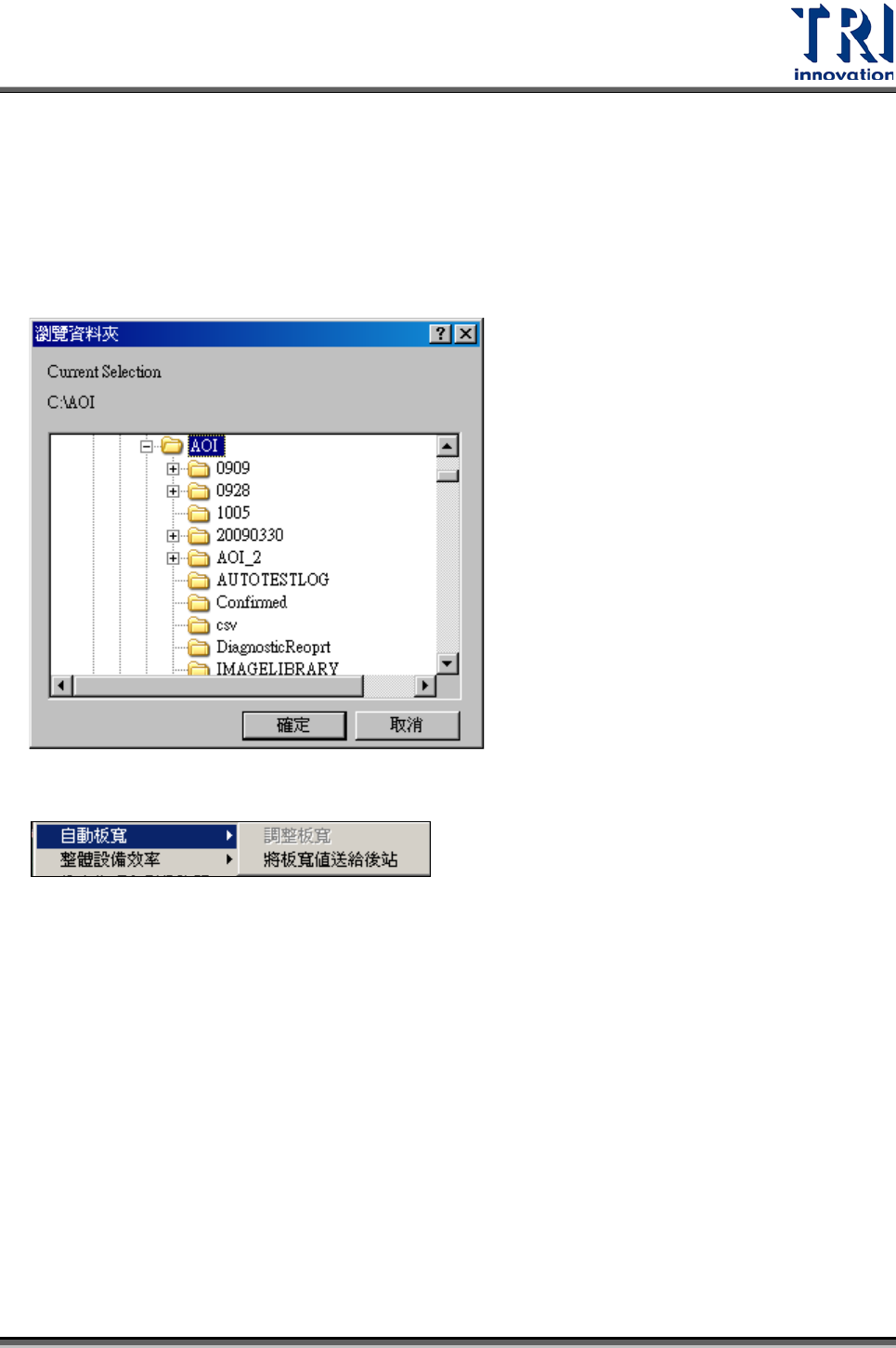

3.3.6
設定路徑
設定元件資料庫別名檔的存檔路徑。預設在 [C:\aoi\name.idx]，可由此修改該檔案的
路徑。
3.3.7
自動板寬
透過 AOI 軟體調整板寬。使用者可以在軟體界面輸入待測板的寬度(Panel Width)和軌
道夾板的容許值(Tolerance)，當 PLC 收到訊息後，會自動調整進板寬度和夾板寬度。
界面說明
Test Research Inc.
TR7700 SII DL User Guide–Software 87
1.
待測板寬度 (Panel Width)
：實際 PCB 板的寬度。
啟動夾板容許值 (Enable Tolerance)&設定容許值(Tolerance)
：由於進板寬度和夾板寬
度會有一個公差值，所以讓使用者可以設定。
軌道寬度 (Conveyor Width)
：也就是進板寬度，軟體會自動顯示。
測量單位 (Measurement Unit)
：使用者可以選擇公制或是英制。
調整 (Adjust)
：進行調整。
操作說明
