Test Research Inc.
TR7700 SII DL User Guide–Software 87
1.

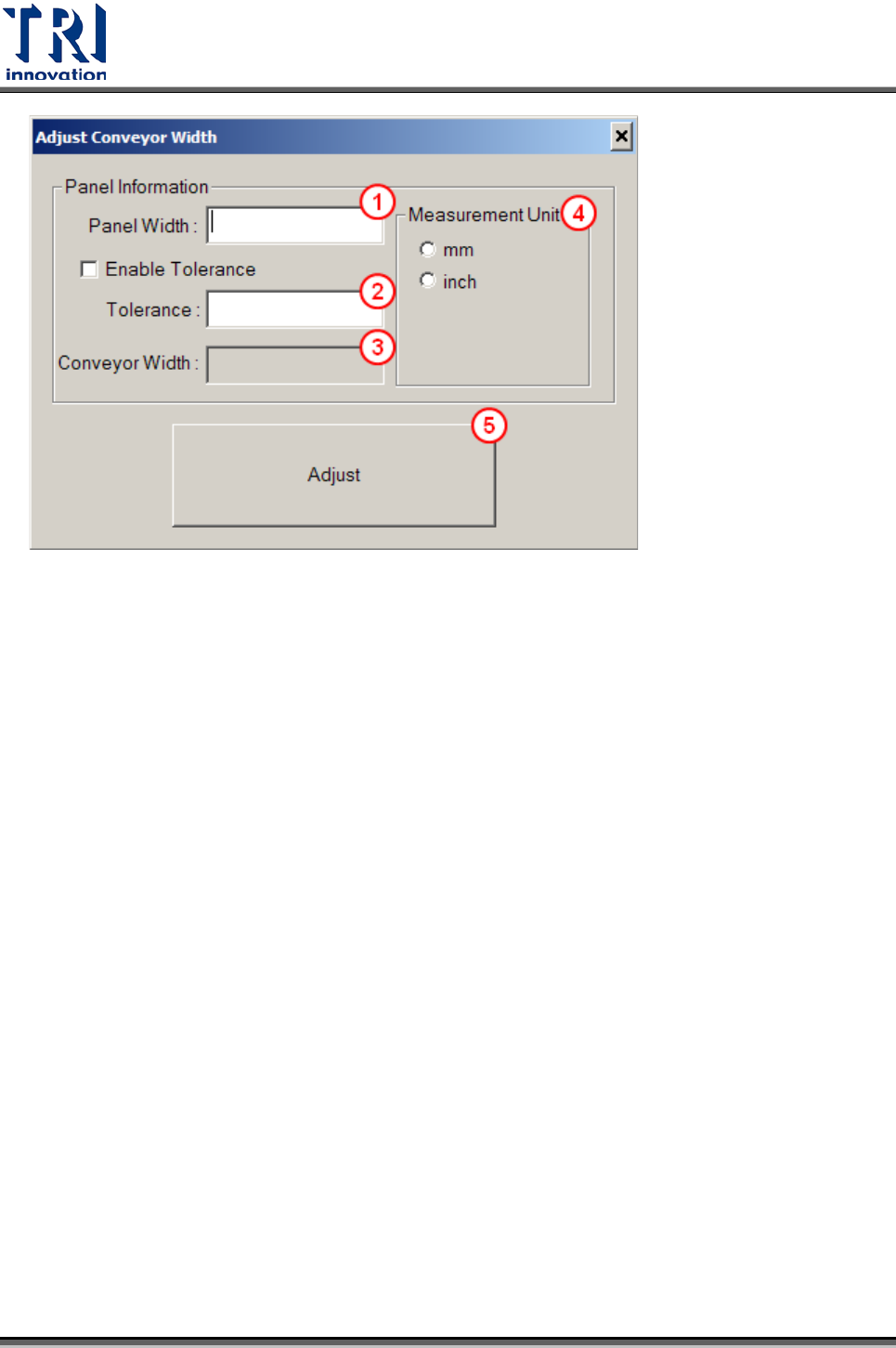

待測板寬度 (Panel Width)
：實際 PCB 板的寬度。
啟動夾板容許值 (Enable Tolerance)&設定容許值(Tolerance)
：由於進板寬度和夾板寬
度會有一個公差值，所以讓使用者可以設定。
軌道寬度 (Conveyor Width)
：也就是進板寬度，軟體會自動顯示。
測量單位 (Measurement Unit)
：使用者可以選擇公制或是英制。
調整 (Adjust)
：進行調整。
操作說明
Test Research Inc.
88 TR7700 SII DL User Guide–Software

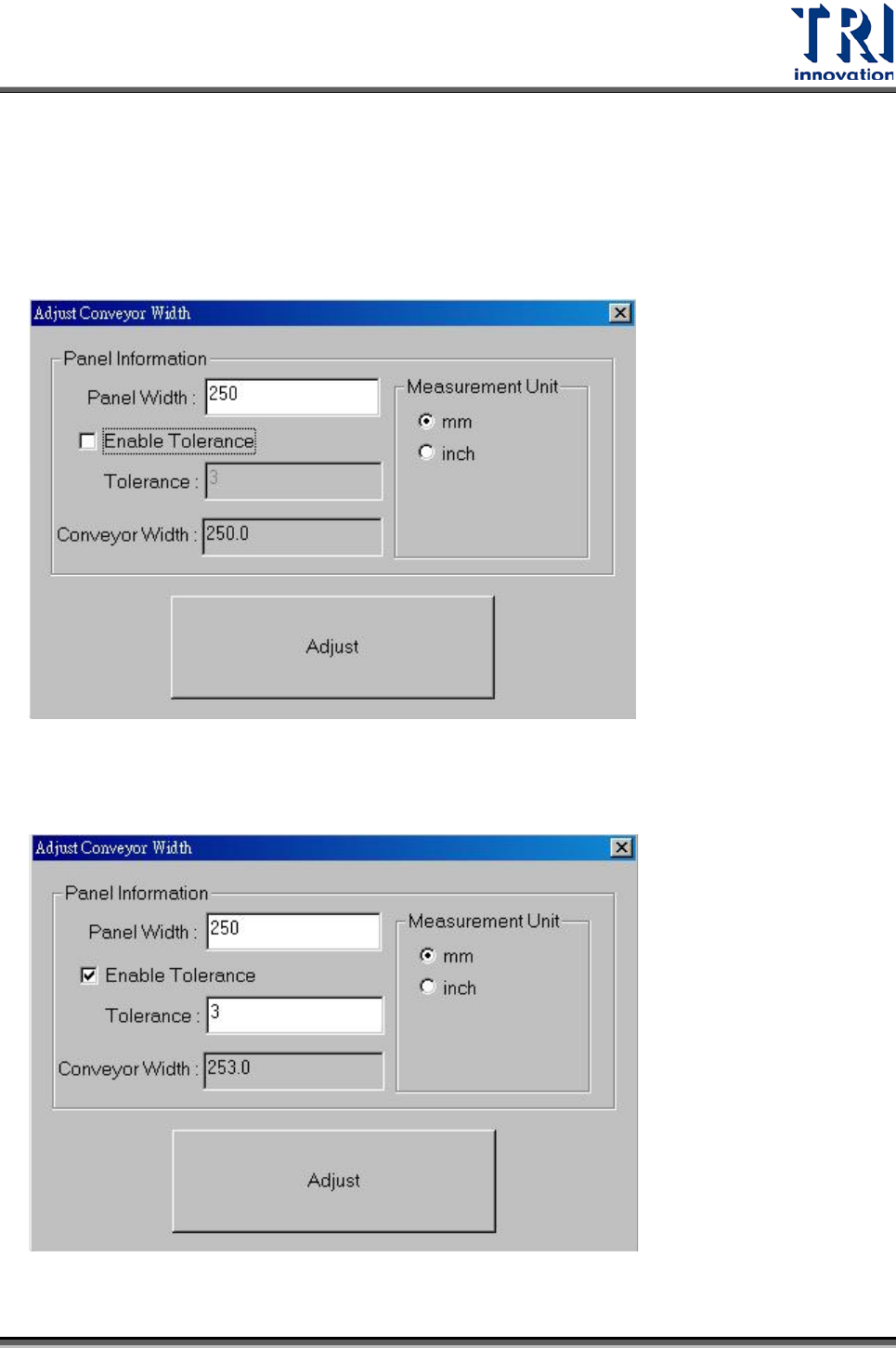

1. 選擇[參數(Parameter)/ 自動板寬(Auto Conveyor Width Output)/ 調整板寬(Adjust
Width)]。
使用者可以輸入待測板的寬度，但是不啟動夾板公差值。這樣表示進板寬度和夾板寬
度均為 250 mm。
使用者可以輸入待測板的寬度，並且啟動夾板公差值。這樣表示進板寬度為 253mm，
夾板寬度為 250 mm。
Test Research Inc.
TR7700 SII DL User Guide–Software 89

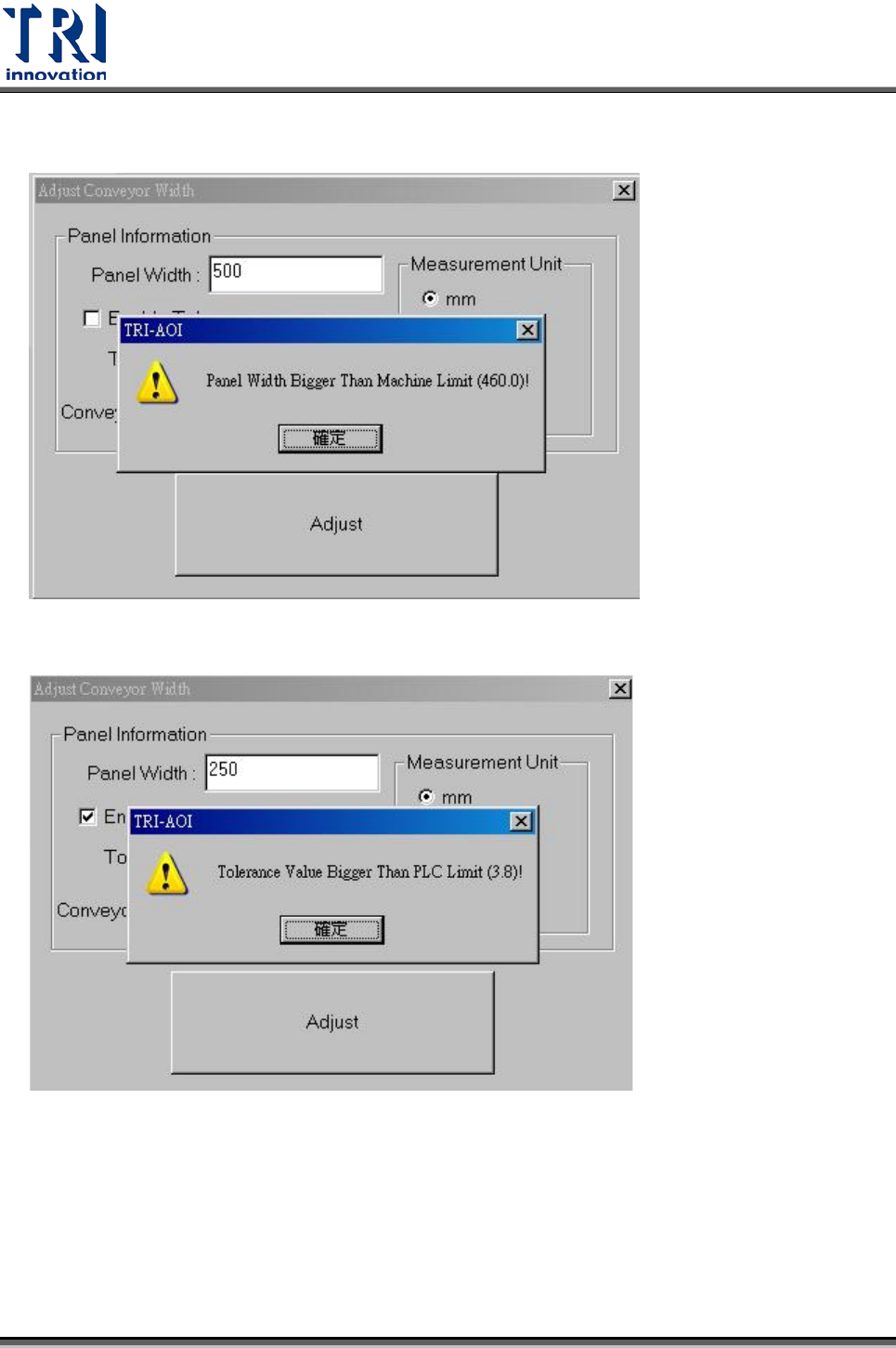

待測板的寬度不可以超過機台的最大可測板寬 (錯誤訊息如下)。
公差值不可以超過 3.75mm (= 0.14 inch, = 750 pps)。
