如果設定完成，軟體會顯示成功的訊息。
注意事項
• AOI 機台一定要有自動板寬的套件。
• 註冊碼 AutoConveyorWidth = 2。
• TR7700 SII DL 系列 最大可測板寬為 510*310 (mm)。
障礙排除
請參閱機台硬體手冊。
備註：此功能為選配功能。
3.3.8
整體設備效率
輸出檔案，記錄機台效率，即機器故障、程式製作、檢測等等各項作業的時間。
Test Research Inc.
TR7700 SII DL User Guide–Software 91

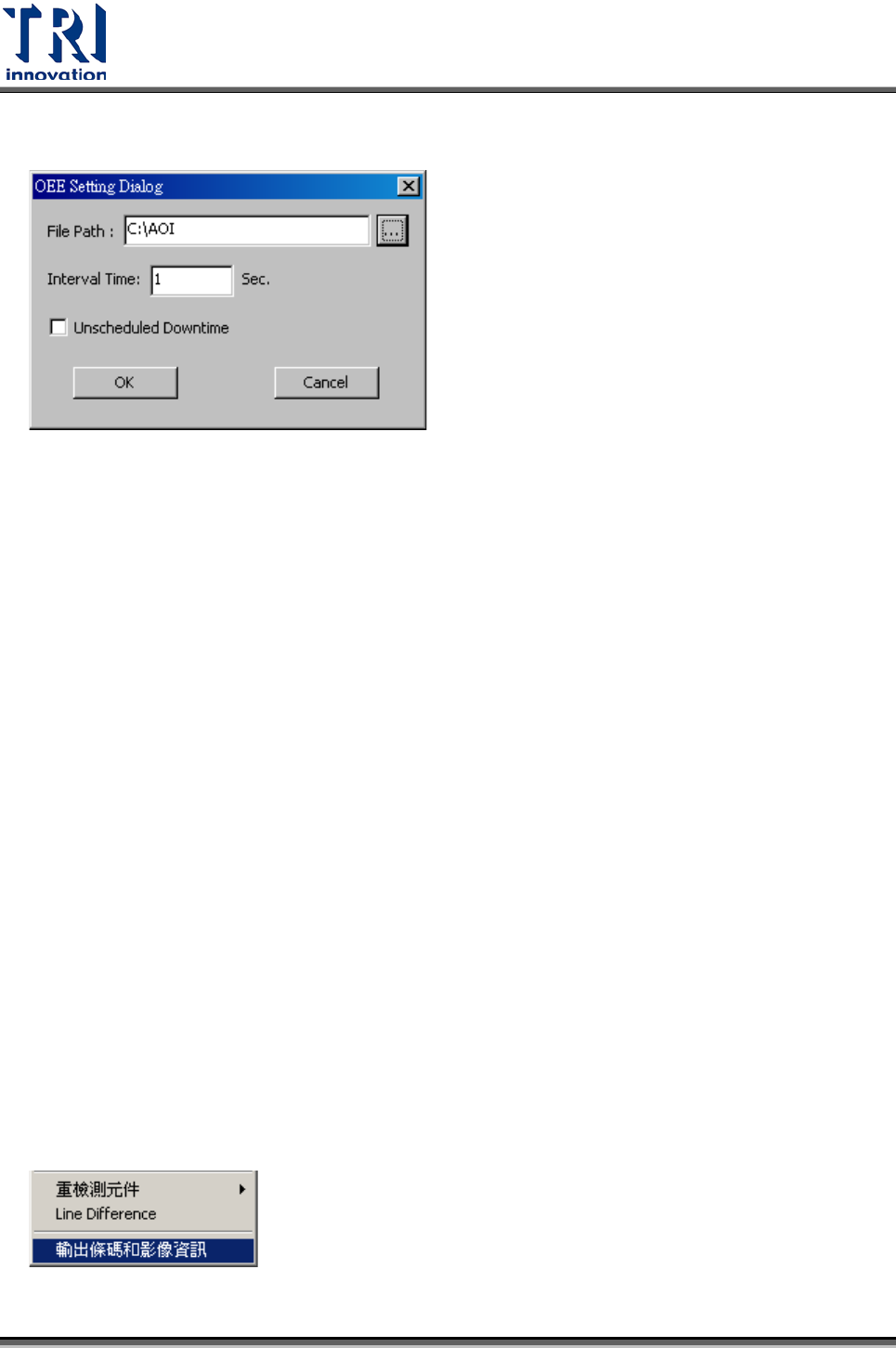

1. 設定：
File Path
：設定 status.log 的產生路徑。
Interval Time
：設定產生檔案的間隔時間。
Unscheduled Downtime
：機台如在維護時，請勾此選項,維護後請取消。
輸出狀態
UD Unscheduled Downtime 2200
：機器故障時間，在正常工作時間卻無法正常檢測。
SB Standby Time 1300
：等待下一 PCB 板所花的時間。
EN Engineering Time 1200
：做程式或微調花的時間。
PR Productive Time 1100
：真正在檢測的時間。
3.3.9
輸出條碼和影像資訊
可指定檢測框輸出檢測的條碼或影像。勾選[啟動]表示開啟本功能，勾選[設定路徑]可
以設定檔案輸出的路徑。當功能開啟後，在 Train 模式下點選檢測框並且按右鍵後，
選擇[輸出條碼和影像資訊]，則有設定的檢測框會在檢測後產生檢測影像的 jpg 檔或條
碼的文字檔到指定的路徑。
Test Research Inc.
92 TR7700 SII DL User Guide–Software
3.3.10
備份 FOV 影像
可以選擇路徑儲存現有的 FOV 影像。
3.3.11
蜂鳴器警報
使用者可以設定蜂鳴器報警時間的長度, 單位為秒(second)。
Step 1. 選擇[ 參數 ]>[蜂鳴器警報 ]>[當檢測結果為失敗 ]
Step 2. 選擇[ 參數 ]>[蜂鳴器警報 ]>[蜂鳴器設定]

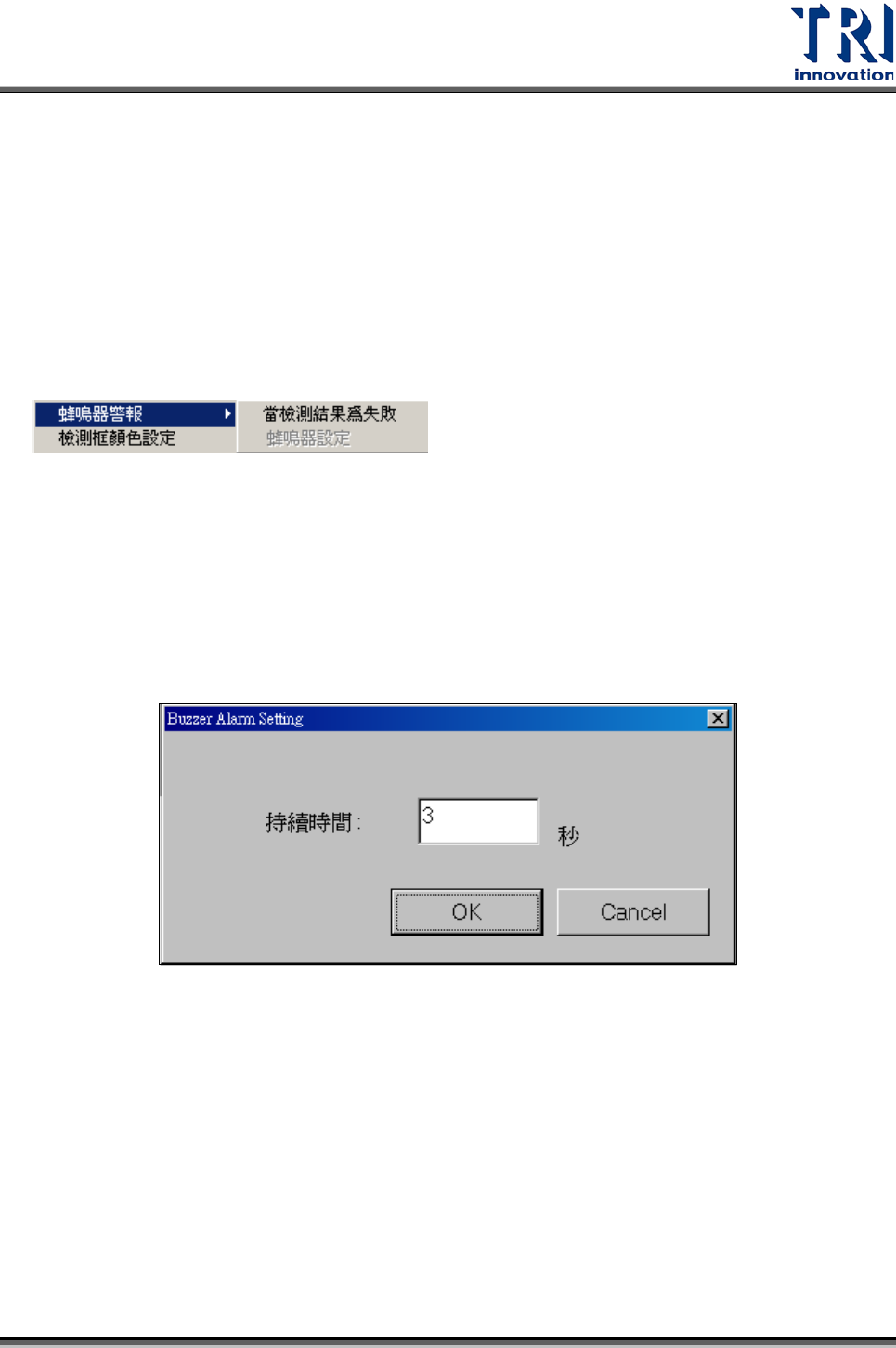

Step 3. 當點完[蜂鳴器設定]後， 會跳出如下圖的對話框，供使用者設定秒數。
3.3.12
檢測框顏色設定
功能介紹：原本所有檢測框顏色設定都是系統預設，但有時候板子或元件的顏色可能
與預設顏色過於相近，而造成視覺上的困擾。因此，這個功能允許使用者自行編輯檢
測框的顏色。為了避免使用者複製檔案到別處時，會遺漏顏色設定檔，因此將顏色設
定資料存在 pre 中。另外，還可透過匯入與匯出的功能套用顏色設定，不需一個一個
重新設定。
