Test Research Inc. TR 7700 S II DL Us er Gui de – Software 95 3.3.13 連接裝置 可以選擇連結到鐳刻機或者前站輸送帶。 3.3.14 開啟定位地圖 擷取整張電路板的影像作為定位地圖。當選擇此功能後，會跳出視窗要求使用者設定 電路板的左上和右下角。當設定完成後，機台會自動擷取整板影像，並跳出一個整板 的小視窗入下圖所示。使用者可以藉由點選小視窗裡的整板畫面，進行機台鏡頭的移…
Test Research Inc.
94 TR7700 SII DL User Guide–Software
• Some: 列出主要可設定的顏色。
Test Research Inc.
TR7700 SII DL User Guide–Software 95

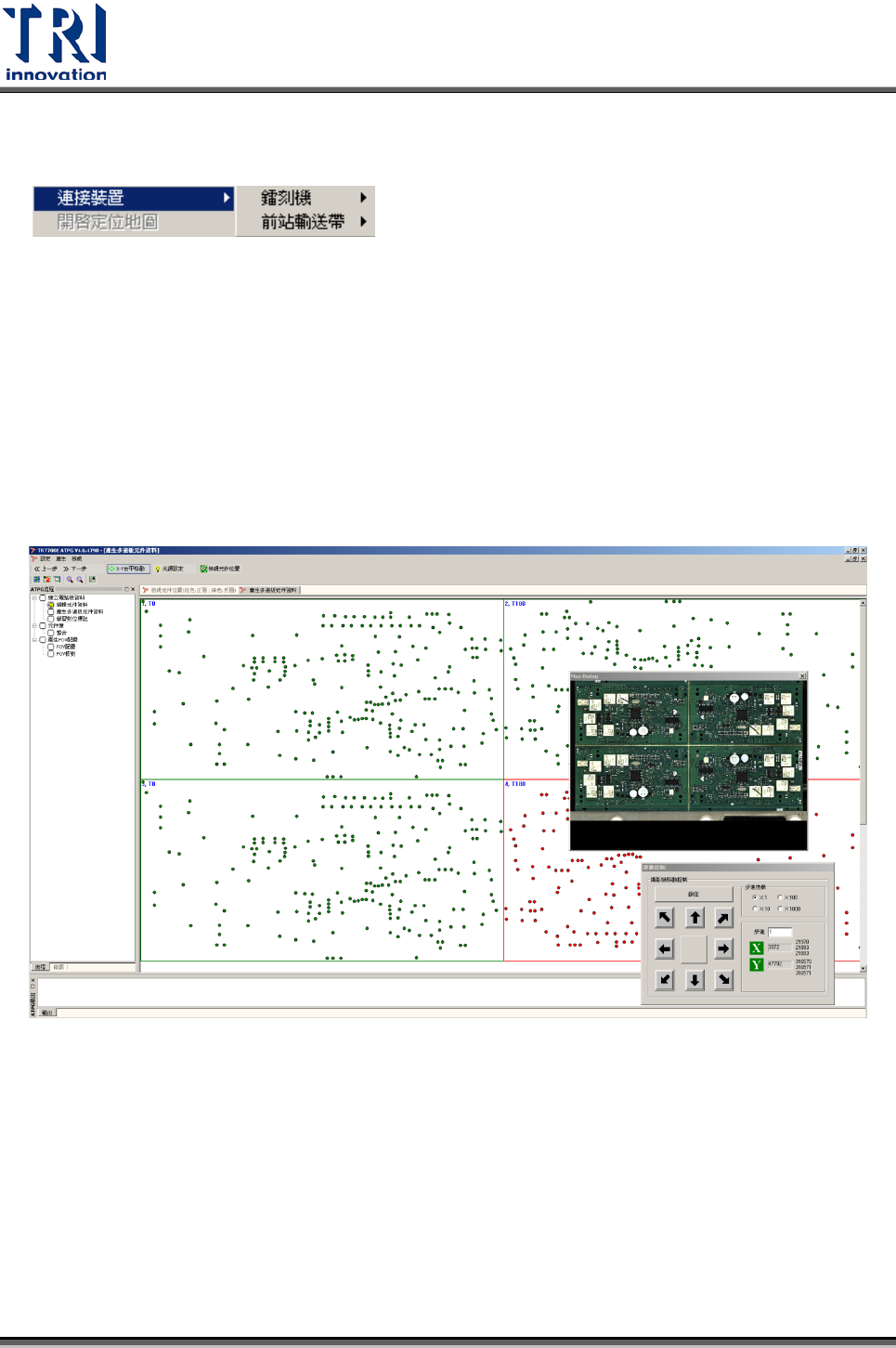

3.3.13
連接裝置
可以選擇連結到鐳刻機或者前站輸送帶。
3.3.14
開啟定位地圖
擷取整張電路板的影像作為定位地圖。當選擇此功能後，會跳出視窗要求使用者設定
電路板的左上和右下角。當設定完成後，機台會自動擷取整板影像，並跳出一個整板
的小視窗入下圖所示。使用者可以藉由點選小視窗裡的整板畫面，進行機台鏡頭的移
動動作，方便尋找對位點及元件。
3.3.15
條碼設定
選擇使用的條碼模式：硬體條碼、軟體條碼、不使用硬體條碼或軟體條碼以及混合(硬
體條碼＋軟體條碼)以及設定其相關參數。
Test Research Inc.
96 TR7700 SII DL User Guide–Software
3.3.15.1 硬體條碼
功能說明：
設定
：按下本按鈕可進入條碼機設定畫面。
電路板上條碼數
：輸入本片電路板上需讀取的條碼總數。
進板方向
：設定進板方向為從左進或從右邊進板。
