TR7700_SII_DL_Software_ch-v4.8_20130515.pdf - 第125页
Test Research Inc. TR 7700 S II DL Us er Gui de – Software 111 如果有找到，會根據條碼的末兩碼去判定現在板子是正面還是背面， 根據正面或背 面來產生相對應的 Barcode Strings 。 條碼以一帶多功能加入，根據讀到的條碼判斷待測板擺放位置為 0 度或 180 度。 此判斷模式只會套用在以一帶多，手動鍵入條碼尾數。 Step 4. 啟動以一帶多的功能，選擇 [Mult…
Test Research Inc.
110 TR7700 SII DL User Guide–Software
按下確認

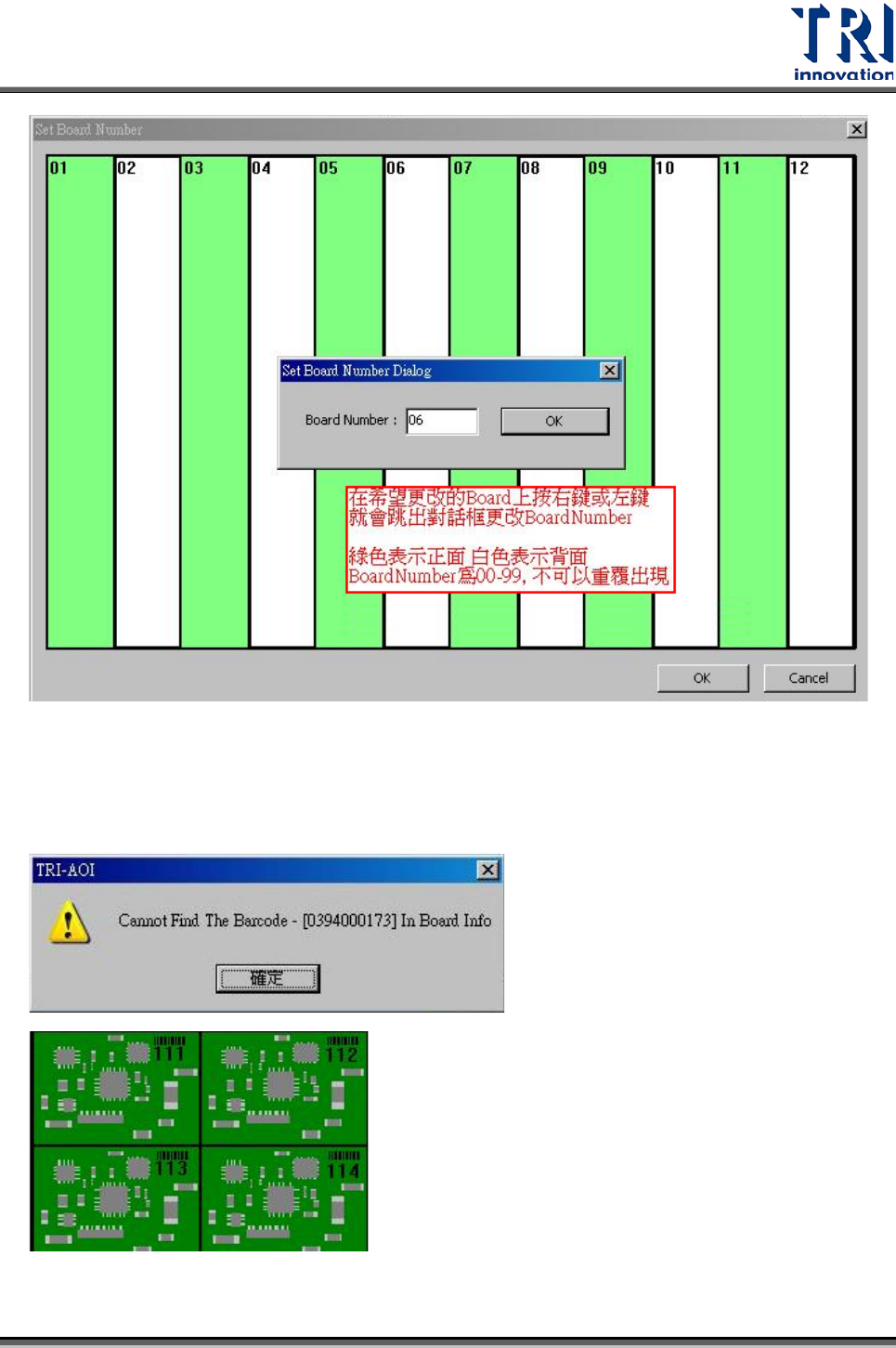

程式會將掃描到的條碼末兩碼，去檢視是否有預先被設定。如果沒有找到，會顯示警
示對話框。然後採用 case 1 的方式 自動帶出 Barcode Strings (下圖為 case 1)。
Test Research Inc.
TR7700 SII DL User Guide–Software 111
如果有找到，會根據條碼的末兩碼去判定現在板子是正面還是背面， 根據正面或背
面來產生相對應的 Barcode Strings。
條碼以一帶多功能加入，根據讀到的條碼判斷待測板擺放位置為 0 度或 180 度。
此判斷模式只會套用在以一帶多，手動鍵入條碼尾數。

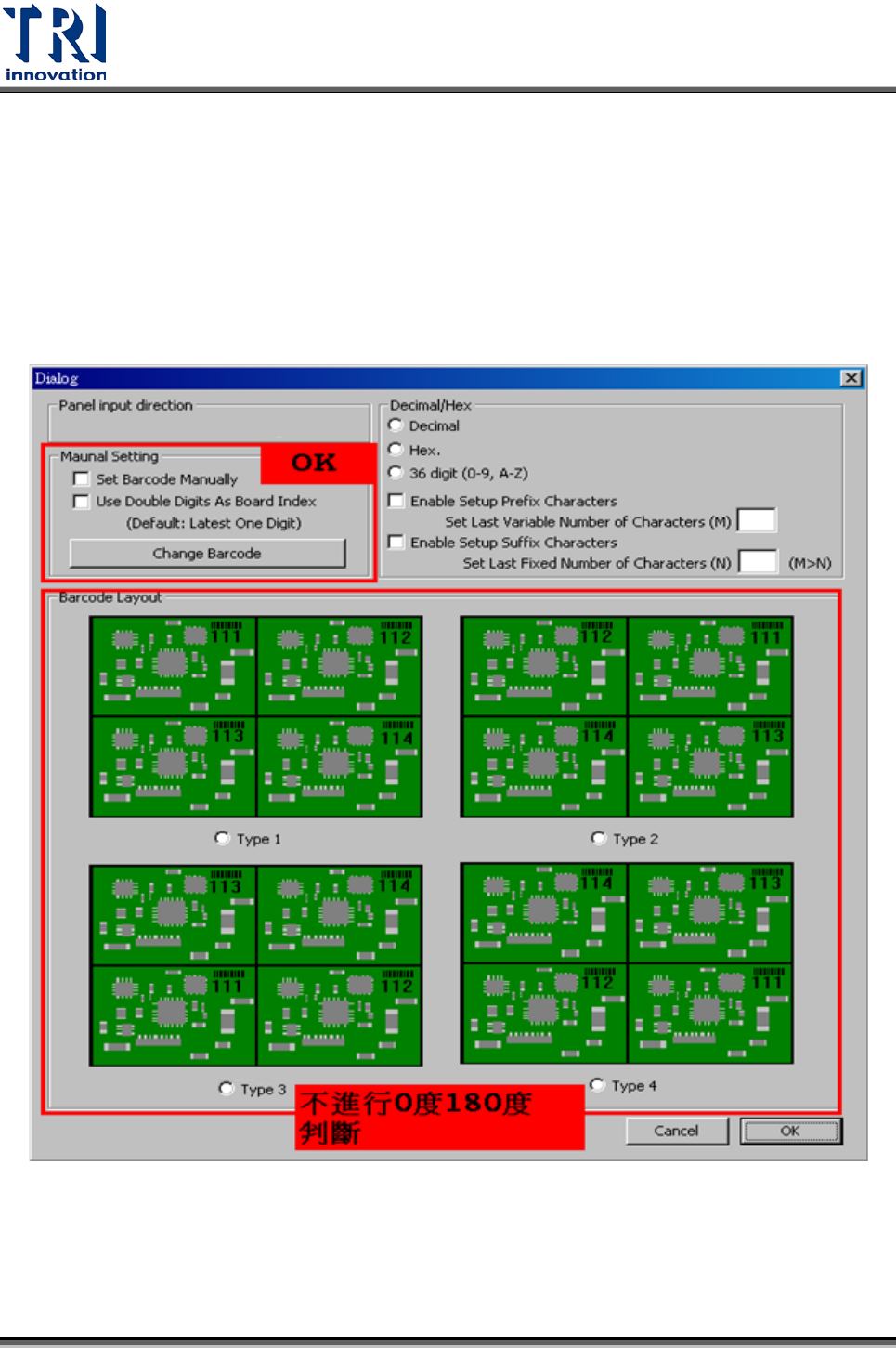

Step 4. 啟動以一帶多的功能，選擇[Multi Barcode Layout]，準備設定條碼尾數。
Test Research Inc.
112 TR7700 SII DL User Guide–Software
Step 5. 進版方向會影響 0 度 180 度判斷，所以要告知進版方向。以一帶多的模式裡，
只有手動設定條碼尾數號，才可以進行 0 度 180 度判斷。其他四種模式均不
會做判斷。
