13. 條碼機設定步驟

Step 1. 確認 Barcode 是否在 COM3 被偵測到，若顯示如上圖[COM3,1 SICK]為正常。

若沒有偵測到可按[Retry Com]重新尋找，如果還是找不到，需確認硬體是否

裝置正確。

Step 2. 若 Quite Zone 極小（如圖下所示），會使得條碼難以辨識，此時需勾選

[Narrow Quiet Zone]。

Step 3. 按 Laser On 按鈕，使雷射開啟，並調整 Scanner 位置，使雷射與欲讀取的

條碼位置如圖所示。

Test Research Inc.

116 TR7700 SII DL User Guide–Software

Step 4. 若條碼寬度極小，需將 Scanner 旋轉至一角度如下圖所示，可利於讀取。

Step 5. 條碼位置確定後，按[S0 Focus]，維持條碼位置位置保持不動，讓 Scanner

自動讀取其焦距及頻率，完成後條碼發出嗶嗶聲，焦距及頻率數值也自動改

變。

Step 6. 若為 Dual Barcode，亦需調整好 Scanner 位置，再按[S1 Focus]，設定

Scanner1 的焦距及頻率。

Step 7. 設定完成後按下[Download to Sick]按鈕將設定存入 Scanner 中。

14. 條碼機設定其他功能介紹

[Num. Of Barcodes]欄位填入總共所需讀取的 Barcode 數目。（Ex.兩支 Scanner 各

讀取兩個條碼，則此欄位就需填入 4）。

[Resolution]預設為 20，數值越小表示解析度越佳，一般來說不需更改，若條碼材質

特殊讀取不易方需調整數值以利讀取。

[Barcode Length]可填入欲讀取條碼的位元數，設定後即只能讀取所設定位元的條碼，

在一塊板子上貼有多種條碼情況下可由此篩選出正確的條碼來讀取。預設值為 0 表示

不限定。

[Trigger Ext.] 勾選表示可接受外部觸發訊號，一定要勾。

[FirstInFirstOut]-條碼先被讀取的資料先輸出，[LastInFirstOut]-條碼後被讀取的資料先

輸出，[Output By Barcode Position]-依據條碼位置決定，靠近 Scanner 者先輸出。

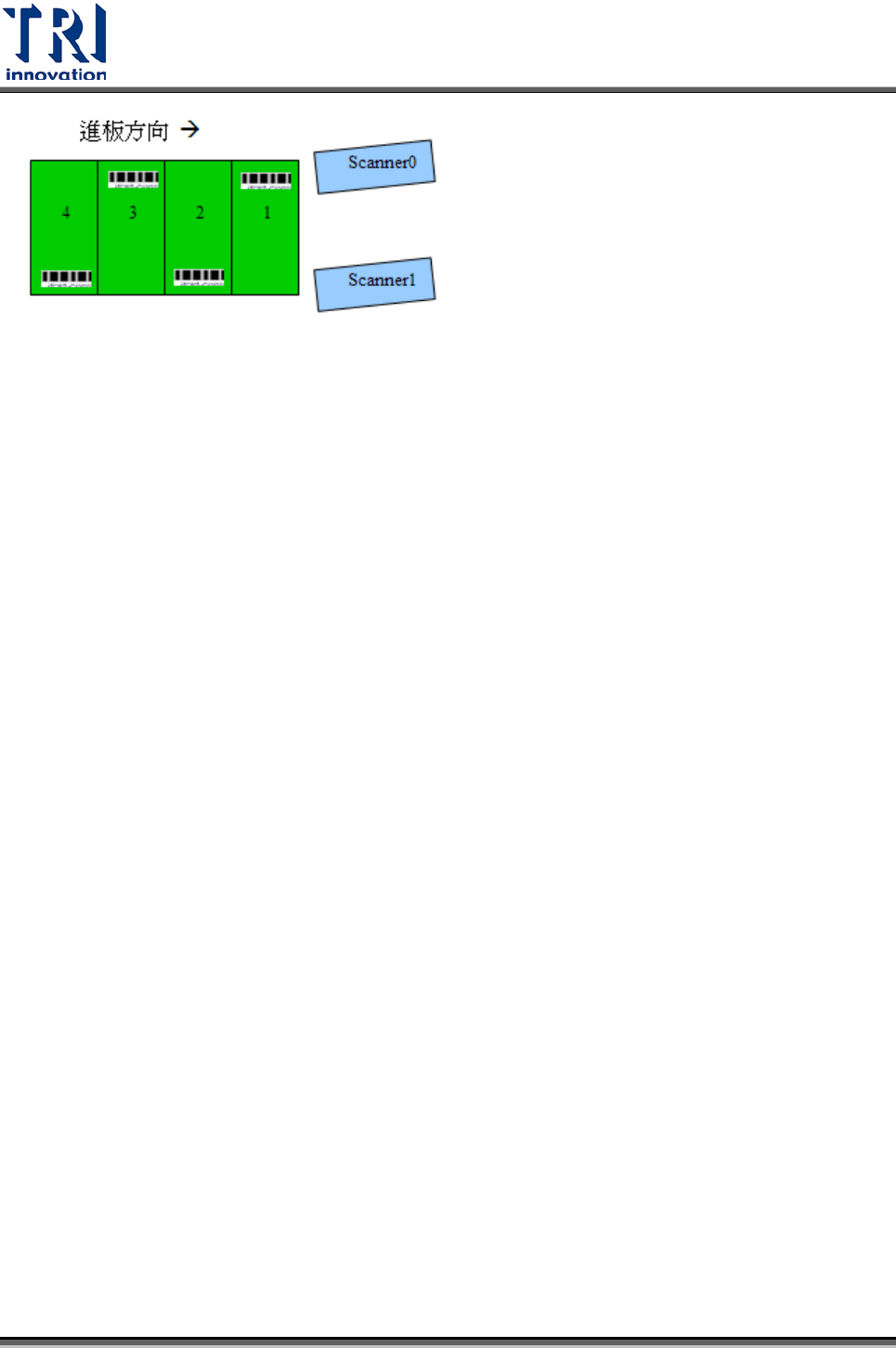

[Interlace Output]-若 Dual Scanner，且讀取條碼順序穿插如下圖所示，則需勾選。
