Test Research Inc. 124 TR 7700 S II DL Us er Gui de – Software 3. 按下 [End Point] 鈕 4. 移動攝影機至條碼的左端點位置，按下 [OK] 鈕取像。 5. 按下 [Scan Image] 鈕掃 描取像並拼圖。
Test Research Inc.
TR7700 SII DL User Guide–Software 123
Multi FOVs
1. 點選[Multi FOV]後，按下[Start Point]。
2. 移動攝影機至條碼的右端點位置，按下[OK]鈕取像。
Test Research Inc.
124 TR7700 SII DL User Guide–Software
3. 按下[End Point]鈕
4. 移動攝影機至條碼的左端點位置，按下[OK]鈕取像。
5. 按下[Scan Image]鈕掃描取像並拼圖。
Test Research Inc.
TR7700 SII DL User Guide–Software 125

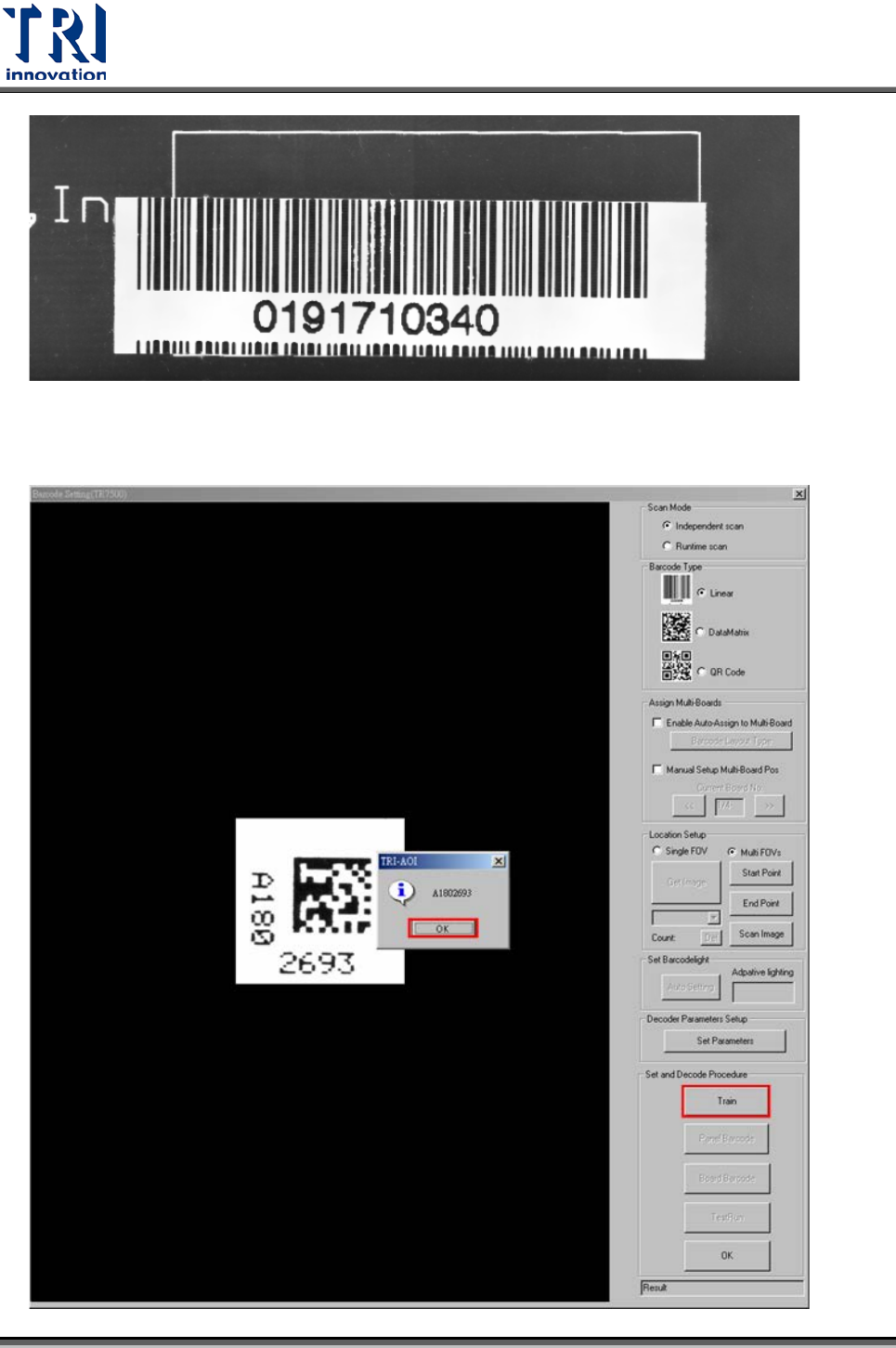

Step 3. 按下[Train]，對擷取的影像進行解碼動作。解碼成功會在右下角顯示條碼號
碼。
