操作界面

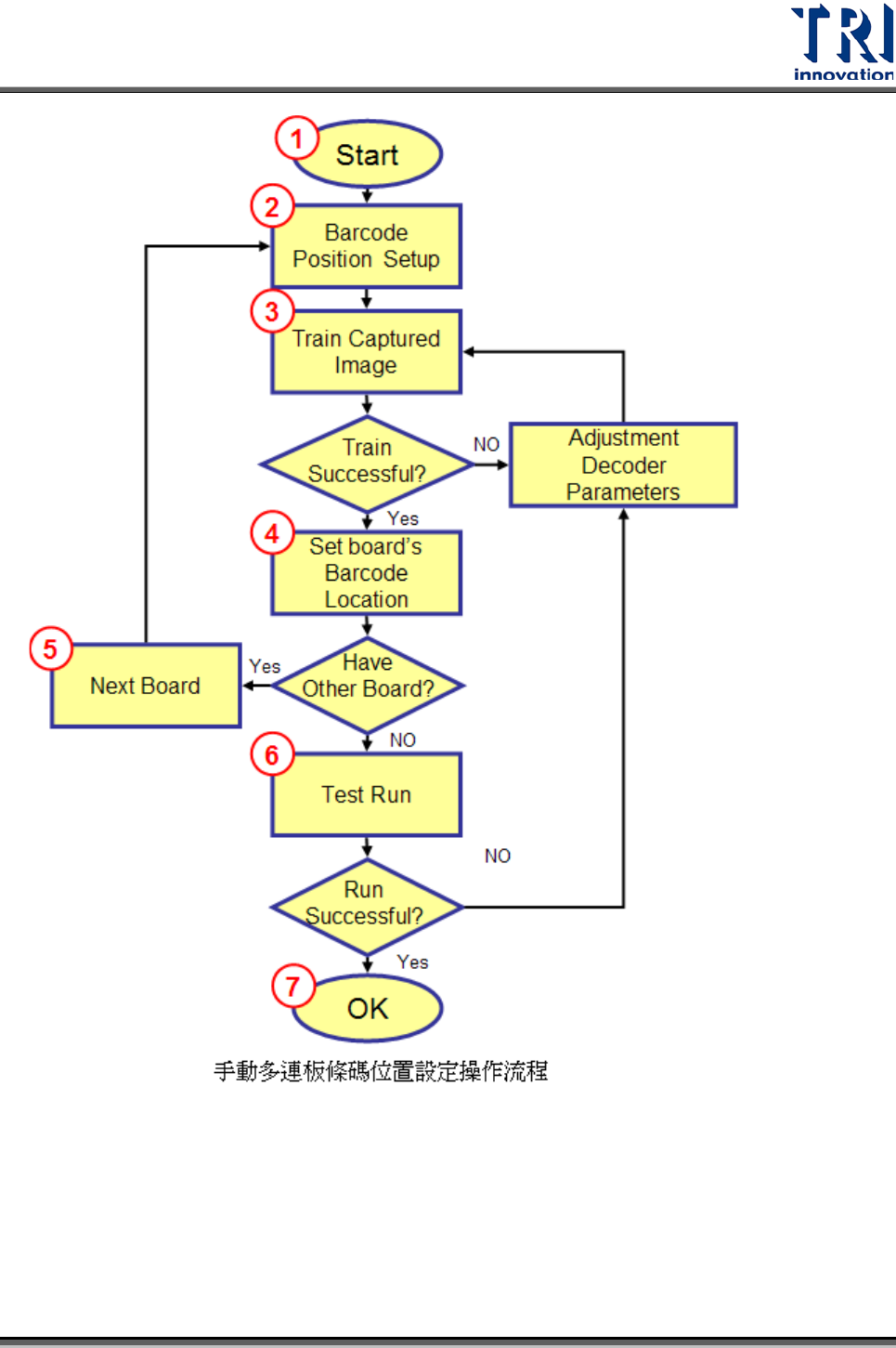

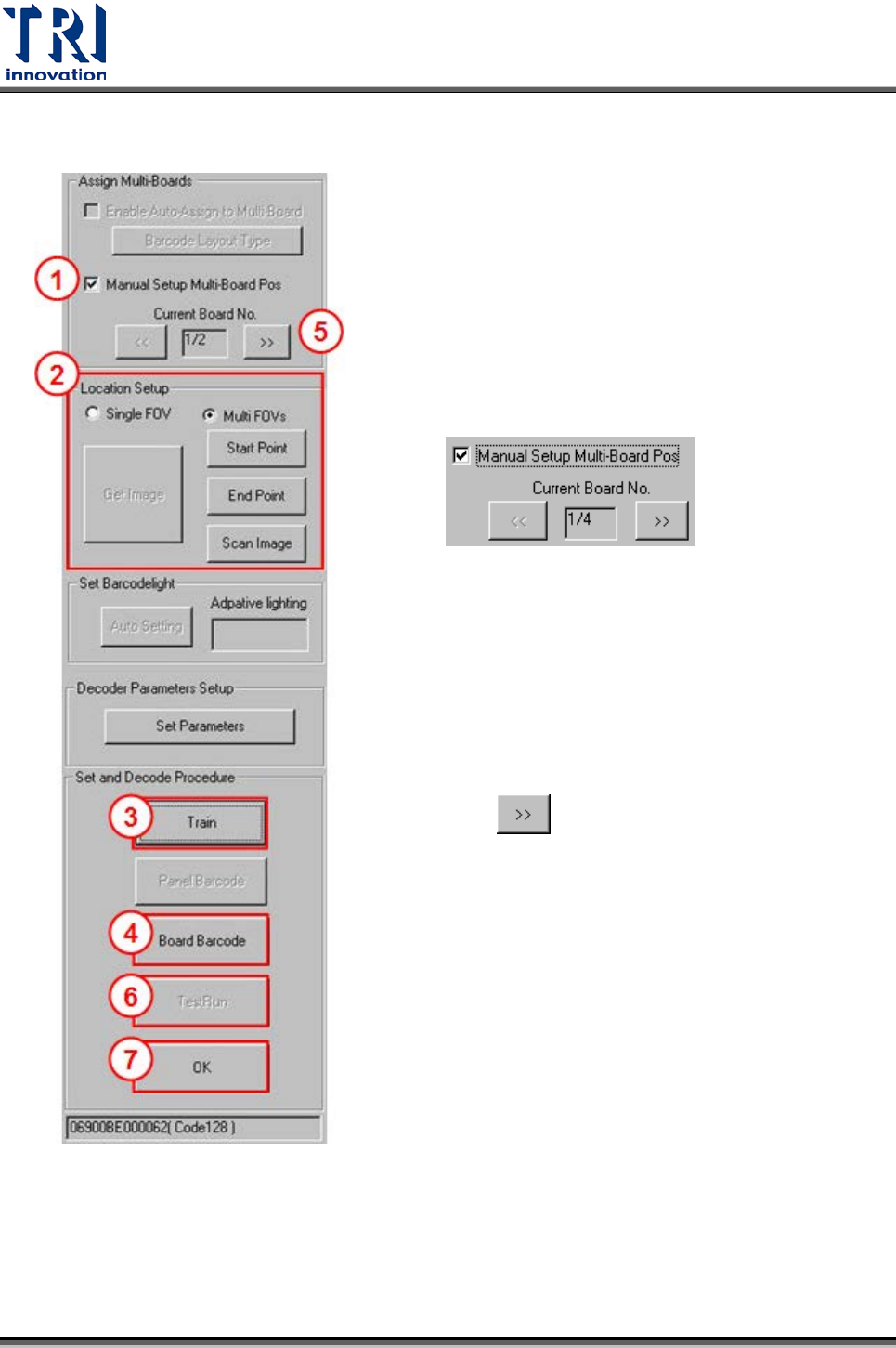

Step 1. 勾選[Manual Setup Multi-Board
Pos]，[Current Board Number]欄位
會顯示總板數及目前欲設定的板

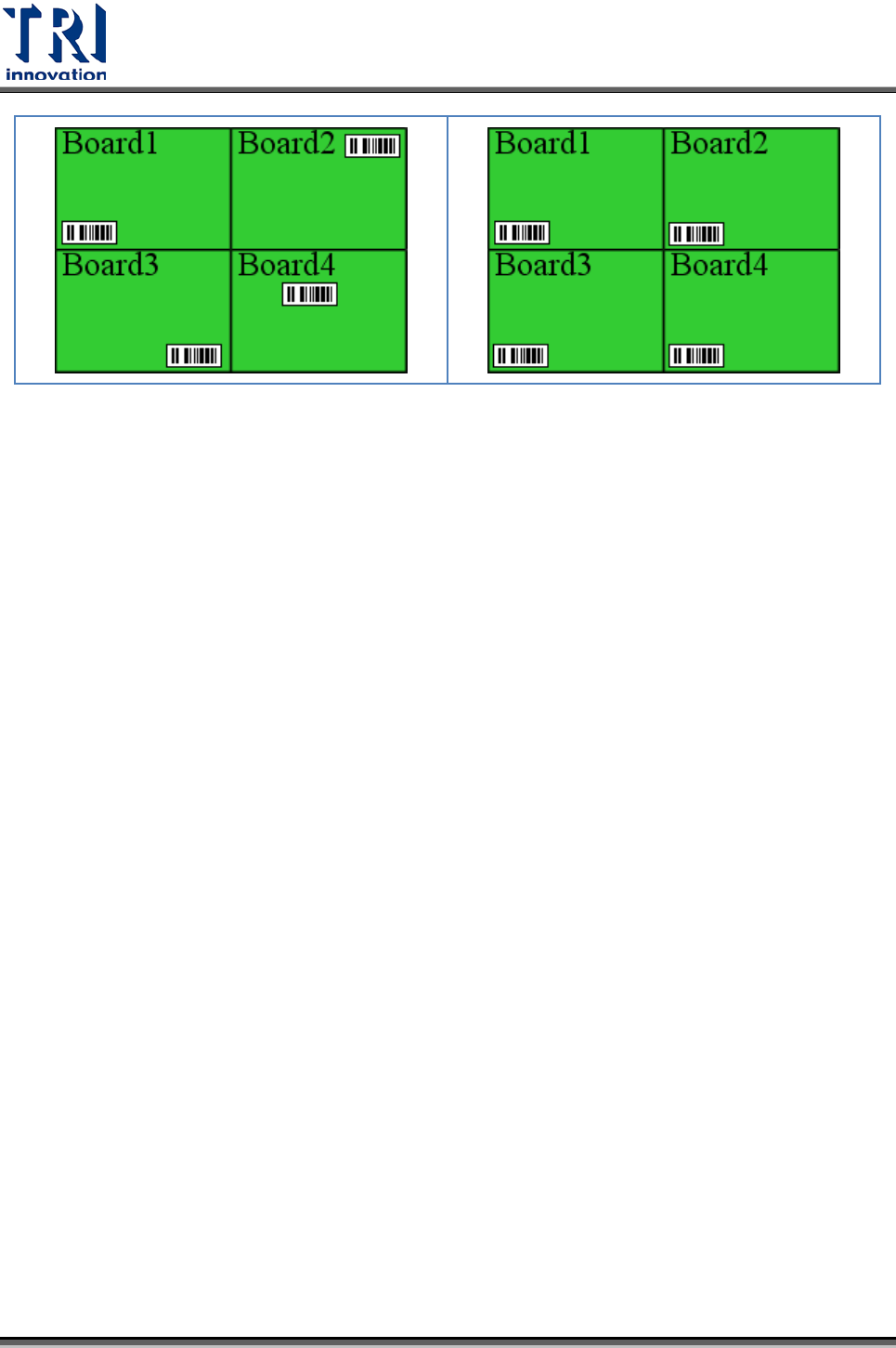

號。以下圖為例，[1/4]表示總共有 4
連板，目前要設定的是 1 號板。
Step 2. 在[Locatation Setup]區域設定條碼
位置。
Step 3. 按下[Train] 按鈕進行解碼。
Step 4. 按下[Board Barcode]按鈕設定 1 號
板的條碼位置。
Step 5. 按下[ ]按鈕進行下一片板的位置
設定。依上述步驟，個別設定所有
的條碼位置並進行解碼測試，
Step 6. 當所有多連板都設定完成後，按下
[TestRun]按鈕解碼。系統會對於所
有設定的條碼進行測試解碼。
Step 7. 按下[OK]按鈕即完成設定。
