Test Research Inc. TR 7700 S II DL Us er Gui de – Software 139 條碼圖像預先定位功能 QR Code • Model Ty pe – 條碼的編碼型態。系統預設『自動偵測』。 • Matri x Size – 陣列尺寸。系統預設『自動偵測』。意義與 DataMa trix Mat rix Size 同。 • Cell Size – 陣列元素尺寸（ Pixel ）。系統預設『自動…
Test Research Inc.
138 TR7700 SII DL User Guide–Software
•
Matrix Size
–陣列尺寸。如下圖所示，陣列尺寸（Matrix Size）的意義為水平和
垂直方向最外圍（最上方與最右方）黑和白區塊的個數。系統預設『自動偵測』。
DataMatrix 結構說明圖
•
Cell Size
–陣列元素尺寸（Pixel）。每個元素區塊所佔的像素值。系統預設『自
動偵測 Cell Size』。
•
Enable DataMatrix Pattern Alignment
–條碼所在位置搜尋與切割功能（客製功
能），系統預設關閉此功能。
Test Research Inc.
TR7700 SII DL User Guide–Software 139
條碼圖像預先定位功能

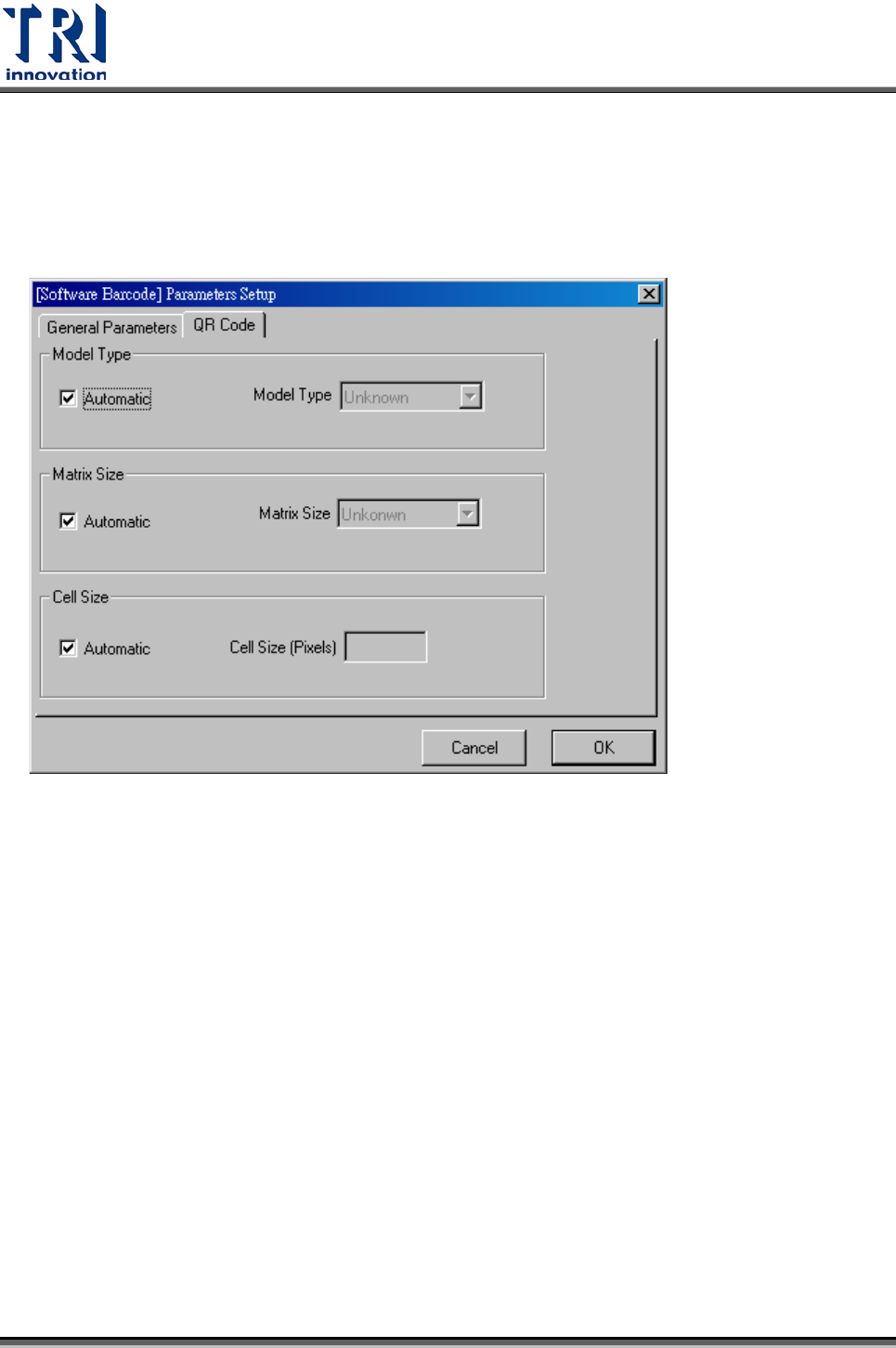

QR Code
•
Model Type
–條碼的編碼型態。系統預設『自動偵測』。
•
Matrix Size
–陣列尺寸。系統預設『自動偵測』。意義與 DataMatrix Matrix Size
同。
•
Cell Size
–陣列元素尺寸（Pixel）。系統預設『自動偵測』。意義與 DataMatrix
Matrix Size 同。
Test Research Inc.
140 TR7700 SII DL User Guide–Software
3.3.15.3 混合(硬體條碼＋軟體條碼)
