Test Research Inc. 156 TR 7700 S II DL Us er Gui de – Software 3.4.10. 3 細部功能介紹 1. 攝影機選項 ：勾選 [ 取像 ] 攝影機即開始擷取及時影像。可以點選要看 [ 灰階影像 ] 或 是 [ 彩色影像 ] 。點選 [ 光源控制 ] 會出現 [ 光源控制編輯視窗 ] ，可以在此設定燈光的 大小，但是若選擇擷取彩色影像的話，則燈光的大小就無法調整。 2. 運動控制…
Test Research Inc.
TR7700 SII DL User Guide–Software 155
Test Research Inc.
156 TR7700 SII DL User Guide–Software

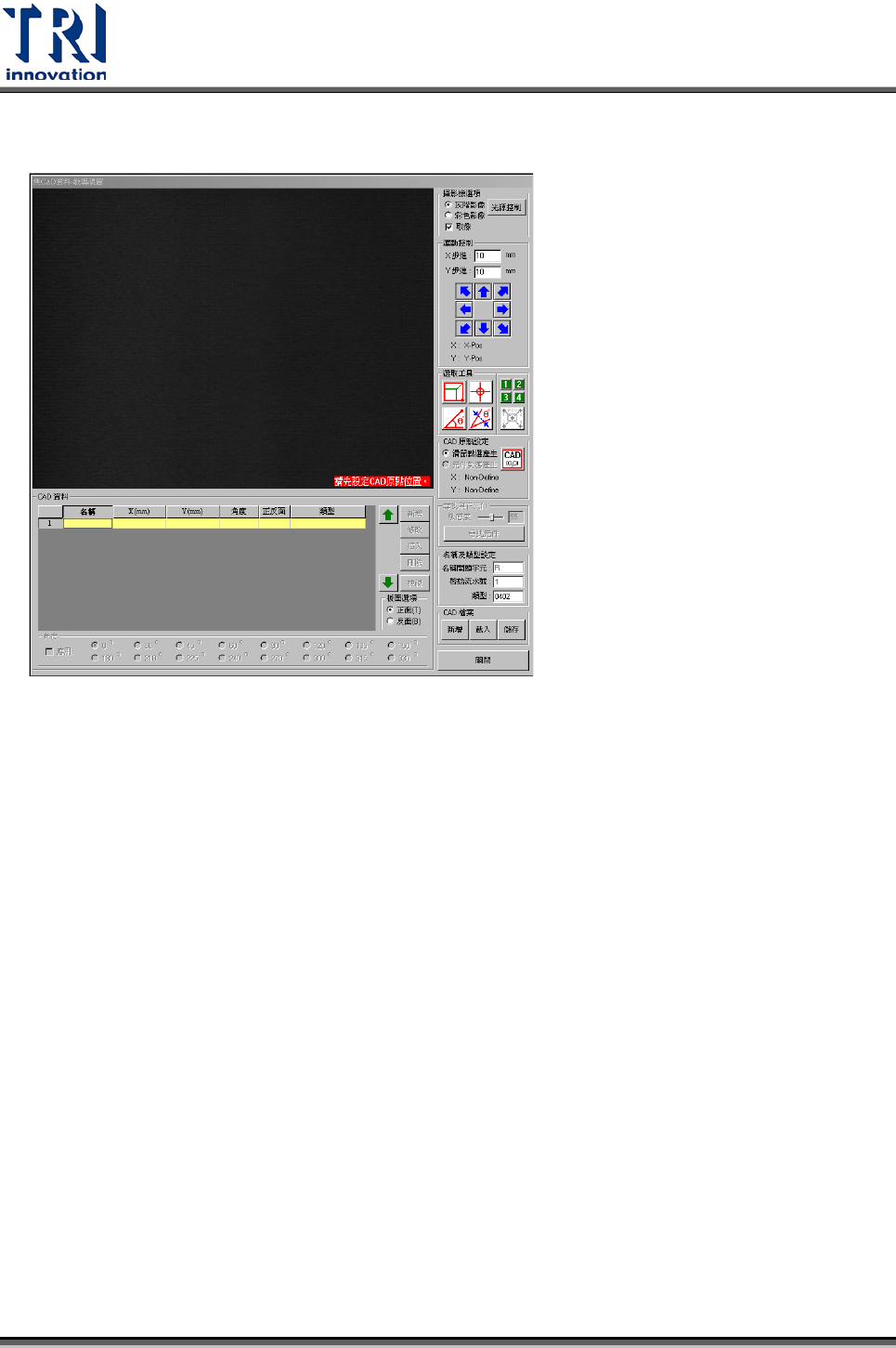

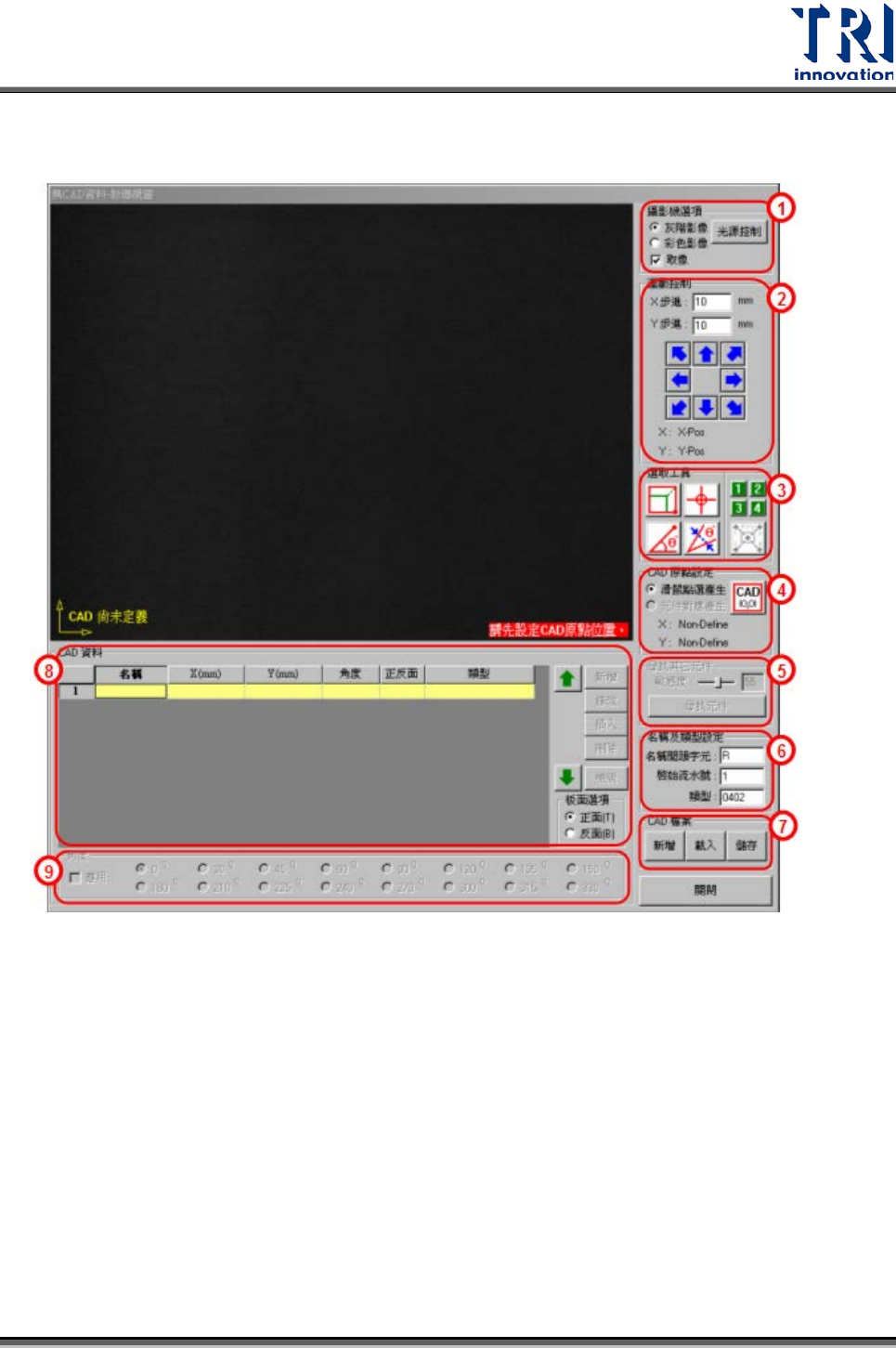

3.4.10.3 細部功能介紹
1.
攝影機選項
：勾選[取像]攝影機即開始擷取及時影像。可以點選要看[灰階影像]或
是[彩色影像]。點選[光源控制]會出現[光源控制編輯視窗]，可以在此設定燈光的
大小，但是若選擇擷取彩色影像的話，則燈光的大小就無法調整。
2.
運動控制
：在此區域可以控制攝影機移動的方向及移動距離，亦可以直接在畫面
中按一下滑鼠右鍵來移動攝影機至指定位置。
3.
選取工具
：提供五種選取工具來幫助我們建立 CAD 檔案。分別說明如下：
Test Research Inc.
TR7700 SII DL User Guide–Software 157

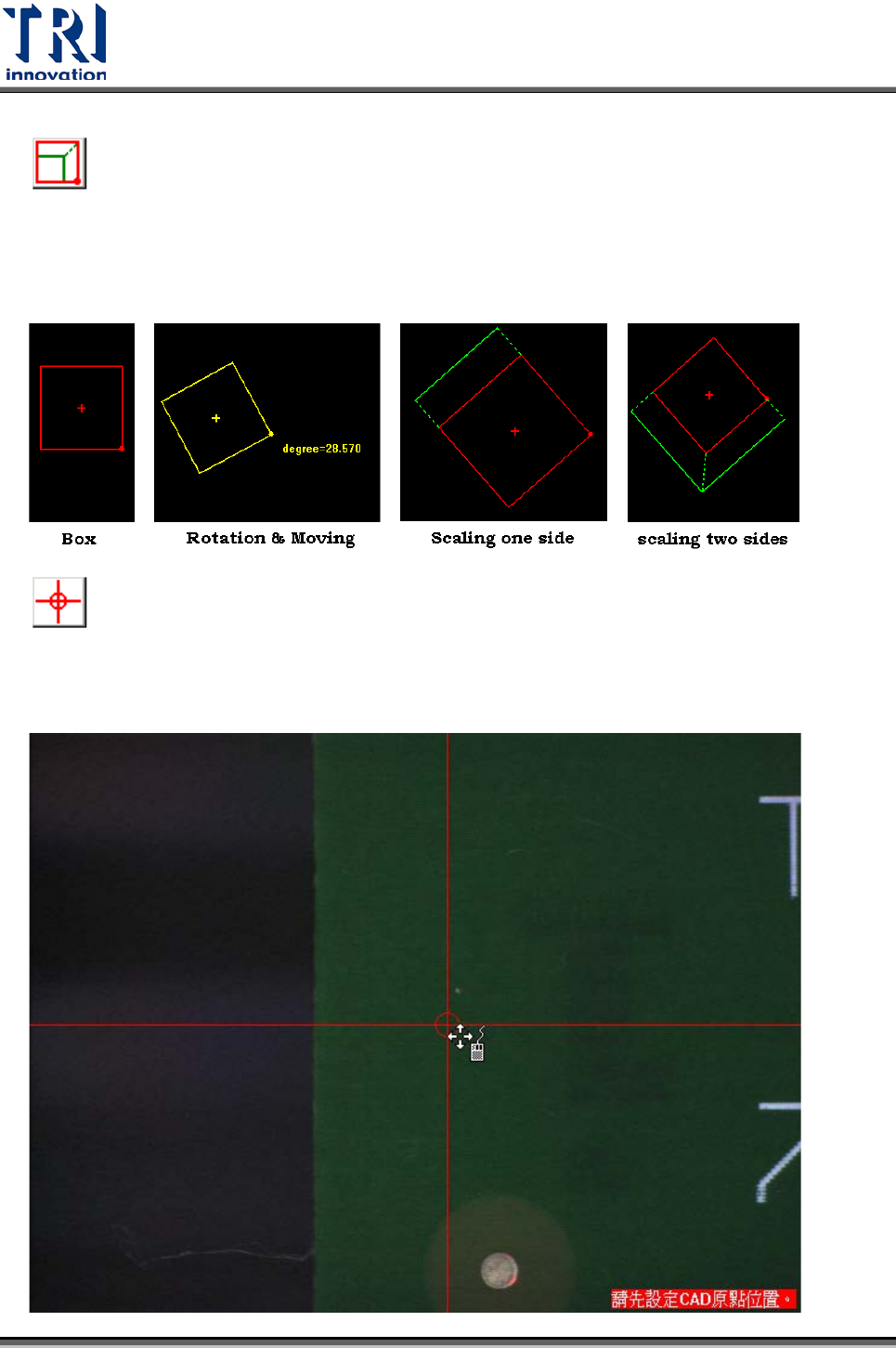

方塊工具
• 定義元件座標的工具。點選此按鈕會出現一方塊工具，此工具可以移動、旋轉，
或以滑鼠拖曳其大小。若以此工具來定義 CAD 座標，則系統會以方塊之中心點
作為元件的座標。
十字工具
• 定義元件座標的工具。點選此按鈕會出現一組十字線條，若以此工具來定義
CAD 座標，則系統會以十字交叉點作為元件的座標。
