Test Research Inc. TR 7700 S II DL Us er Gui de – Software 165
Test Research Inc.
164 TR7700 SII DL User Guide–Software

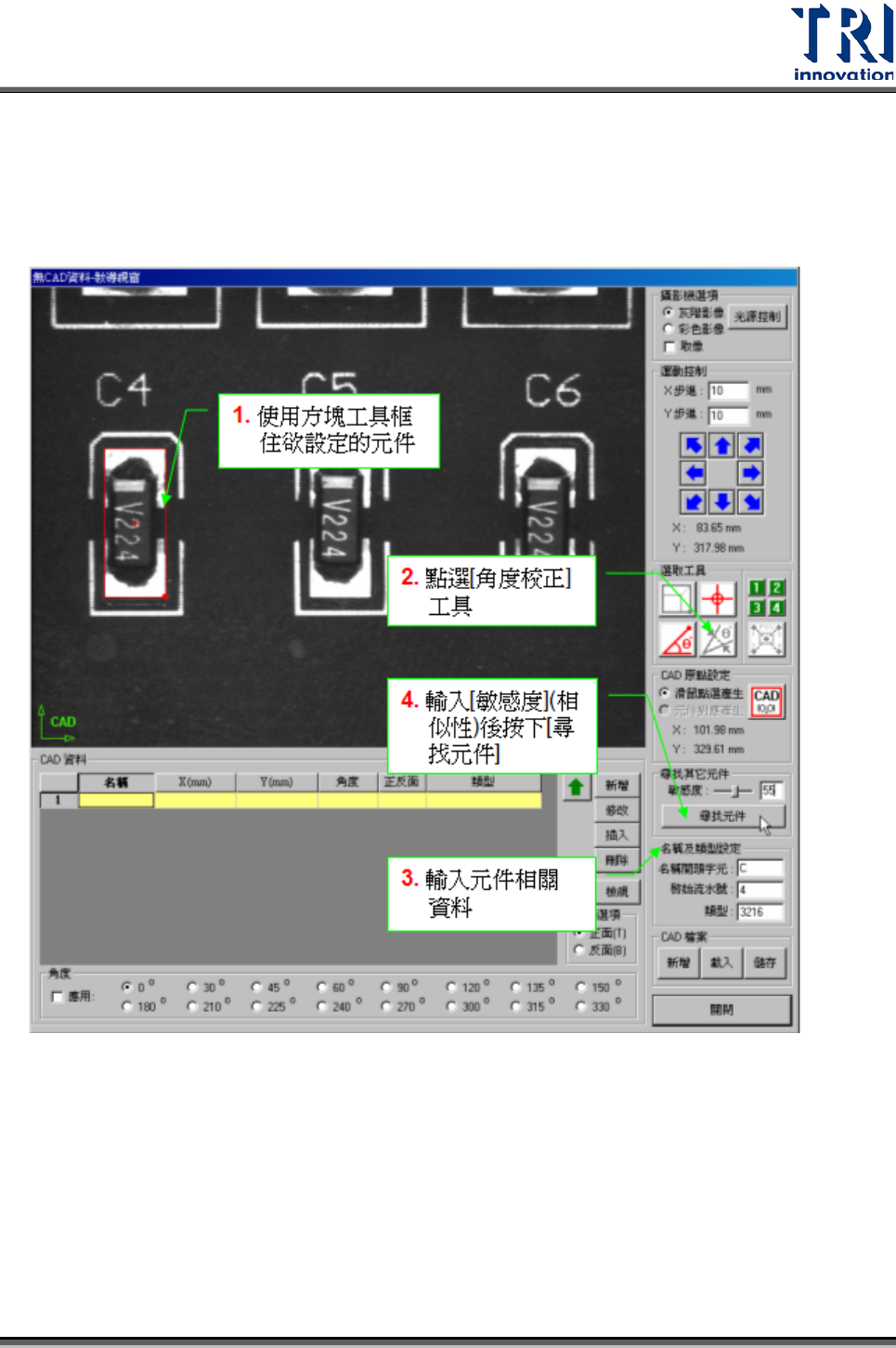

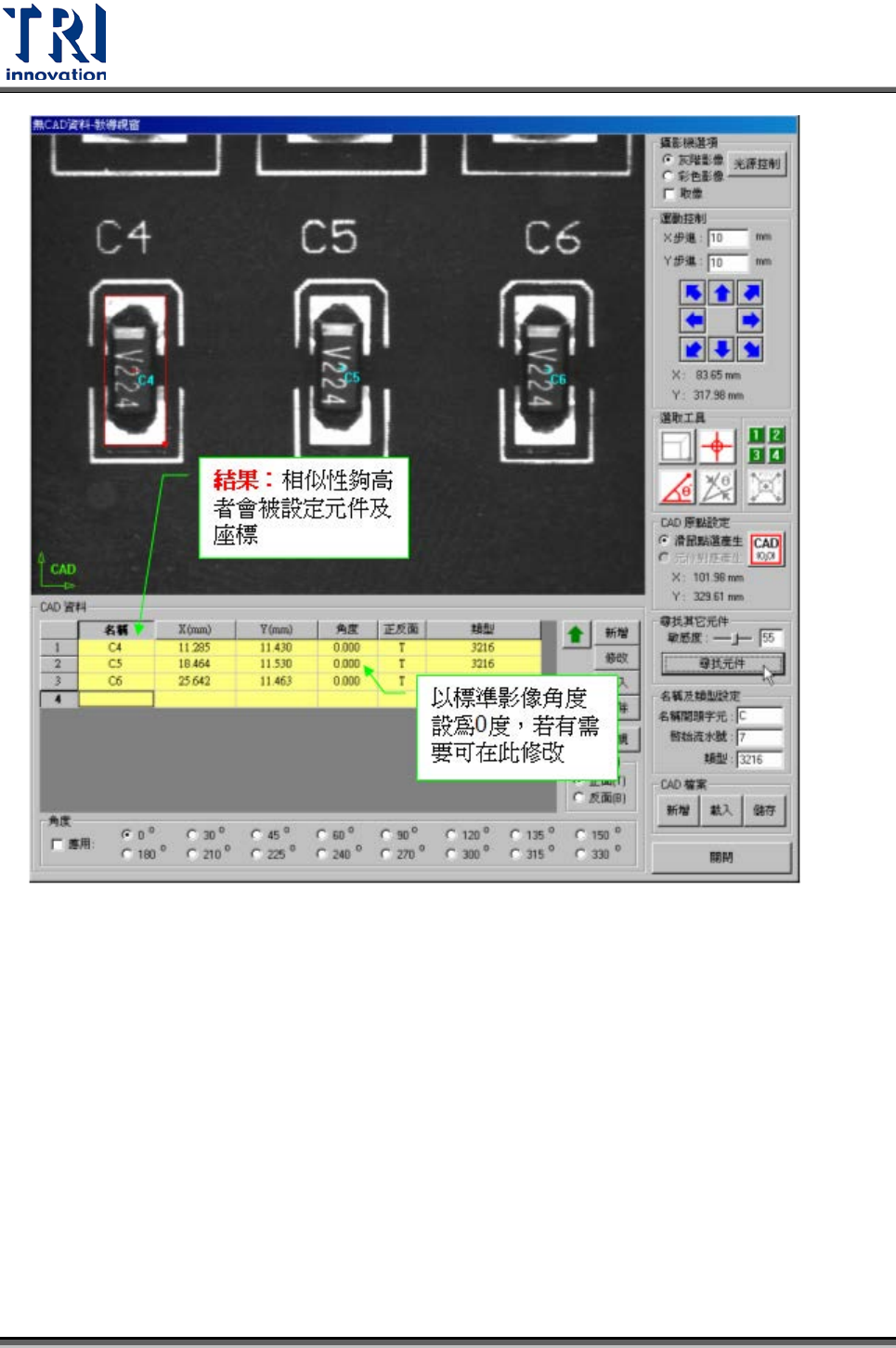

2. 尋找其他元件：此功能可以針對相似度高的影像自動建立元件座標。步驟如下，
唯方塊工具需以 0 度或 90 度設定標準影像。座標建立完成後若[名稱]、[角度]、
[正反面]以及[類型]需要修改可在[CAD 資料]列表中修改。
Test Research Inc.
TR7700 SII DL User Guide–Software 165
Test Research Inc.
166 TR7700 SII DL User Guide–Software
3. 名稱及類型設定：可在此設定[名稱開頭字元]、[起始流水號]以及[類型]，當建立
一新元件時就是依此資料來作為元件的名稱及類型。假設[名稱開頭字元]設定為
「R」，[起始流水號]設定為「100」，則新增一元件時其名稱為「R100」，而流
水號會自動加 1，新增下一個元件時其名稱便為「R101」，依此類推。
4. CAD 檔案：可[新增]、[載入]或[儲存]AOI 檔案。若按下[新增]按鈕表示要新建立一
個 AOI 檔案，那麼目前的資料將完全被清除並開啟一個空白的檔案。按下[載入]
則可以瀏覽欲開啟的 AOI 檔案的路徑。按下[儲存]表示將目前的檔案存入硬碟中。
5. CAD 資料：此欄位列出了檔案中所有的元件資料，也可以在此欄位中[新增]、[修
改]、[插入]或[清除]元件的資料，分別說明如下：
新增
：按此按鈕系統會根據[名稱及類型設定]欄位內容、[板面選項]、[角度]以及[選取
工具]所定義的中心座標位置，新增一個元件至[CAD]資料列表中。
修改
：先在列表中選擇一個欲修改的元件後，按此按鈕系統會根據[選取工具]所定義的
中心座標位置修改[座標]、定義的角度修改[角度]以及點選的板面選項修改[正反面]。
插入
：先在列表中選擇欲插入的位置後，按此按鈕系統會根據[名稱及類型設定]欄位內
容、[板面選項]、[角度]以及[選取工具]所定義的中心座標位置，新增一個元件至[CAD]
資料列表中。
刪除
：先在列表中選擇欲刪除的元件後，按此按鈕即可刪除該元件。
檢視
：先在列表中選擇一元件後，按此按鈕即可將攝影機移到該元件上方。
板面選項
：在此可以選擇元件是位於電路板的正面或是反面。選擇後新增的元件會根
據所點選的板面去做設定。亦或在已經存在的資料列表中選擇欲更改的[正反面欄位]後，
點選[正面]或[反面]，資料及可立即被修改。
上下箭頭
：先在列表中選擇一元件後，按此按鈕即可將該元件在列表中的位置往上或
往下移動。
CAD 資料
：在資料列表中任何欄位上點選滑鼠左鍵兩下，即可直接修改其內容。
