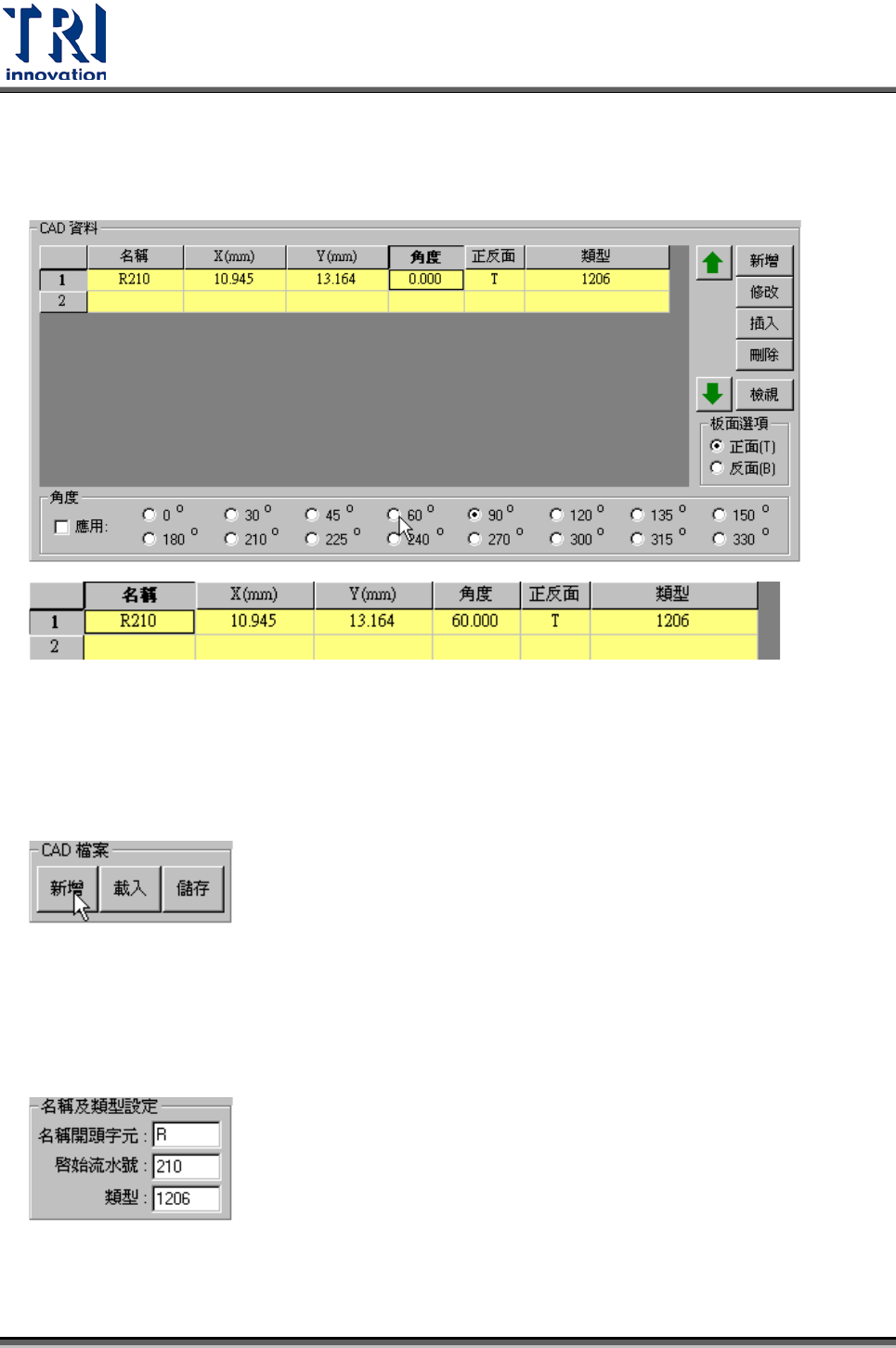

或在已經存在的資料列表中選擇欲更改的[角度]後，點選[角度]欄位中其中一個角度值，
則角度資料及可立即被修改。
3.4.10.4 建立新座標檔流程

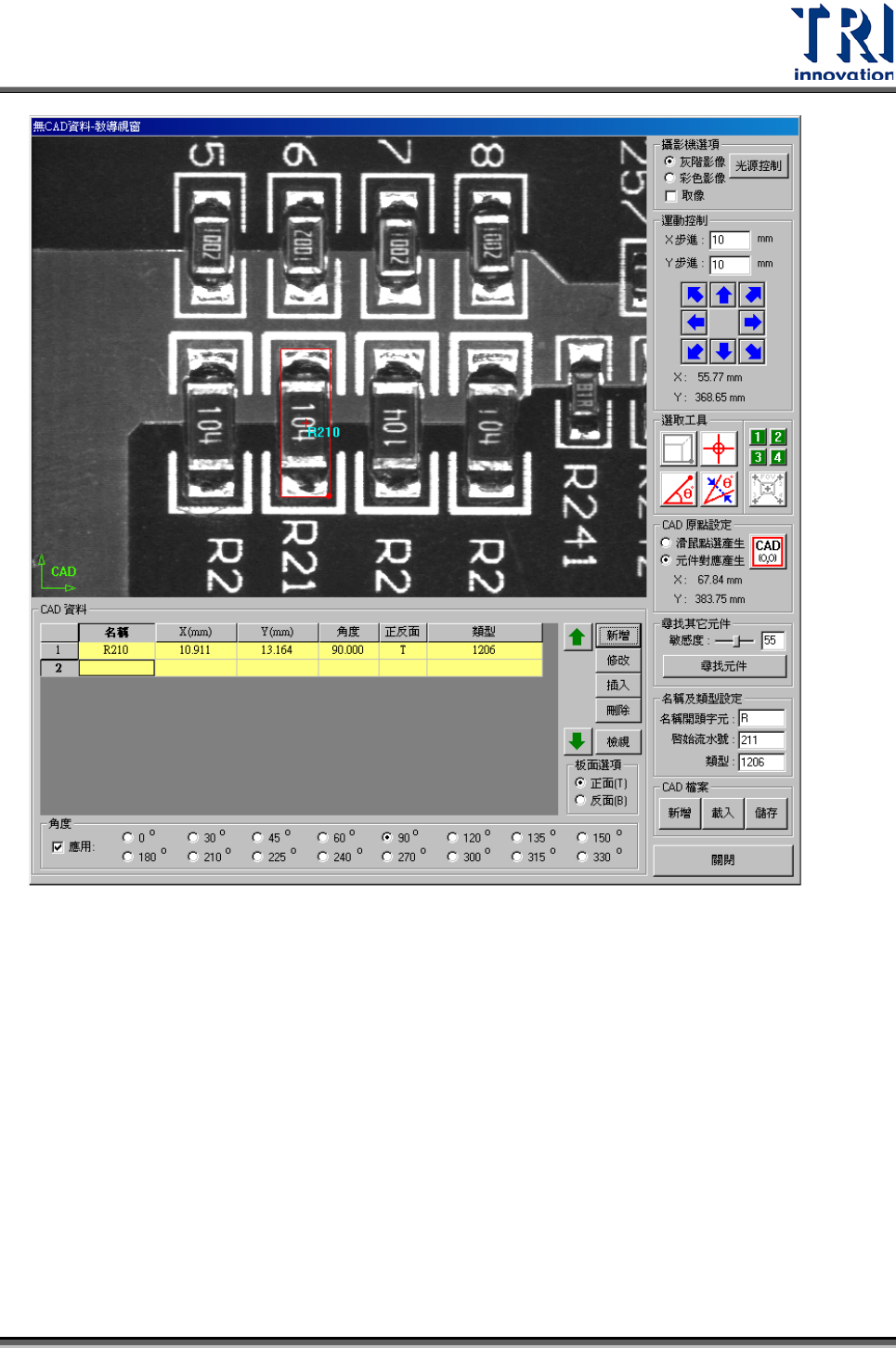

Step 1. 選擇[CAD 檔案/新增]來開啟一個新檔。
Step 2. 使用[運動控制]功能或在影像中點選滑鼠右鍵來移動攝影機位置，使用[十字
工具]移動到希望的位置後，按下[CAD(0,0)]，設定原點位置。
Step 3. 在[名稱及類型設定]輸入元件資訊。
Test Research Inc.
170 TR7700 SII DL User Guide–Software

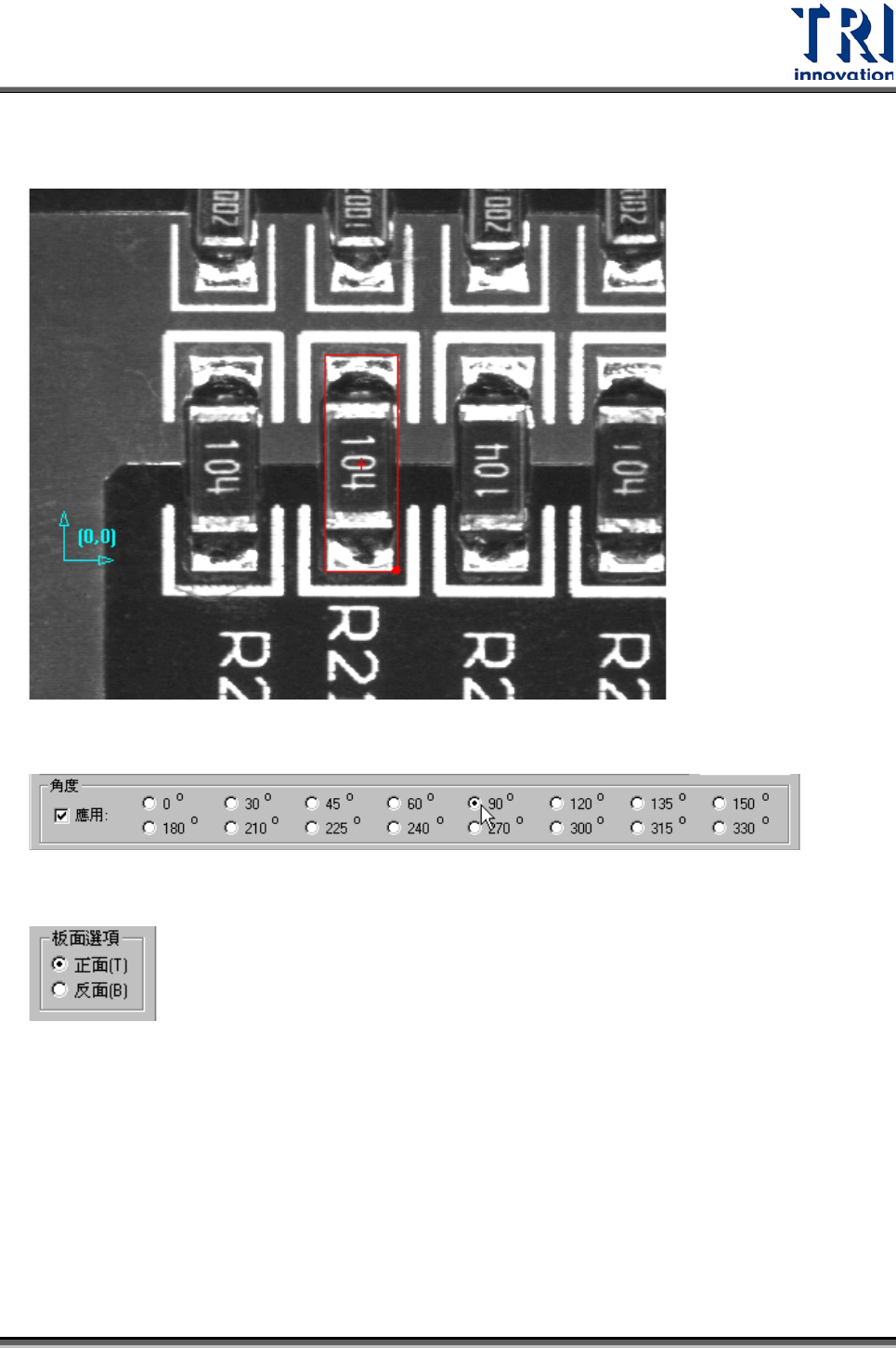

Step 4. 使用方塊工具或十字工具，移到元件中心位置。
Step 5. 勾選[應用]後，點選角度
Step 6. 點選[正/反面]
