Test Research Inc.

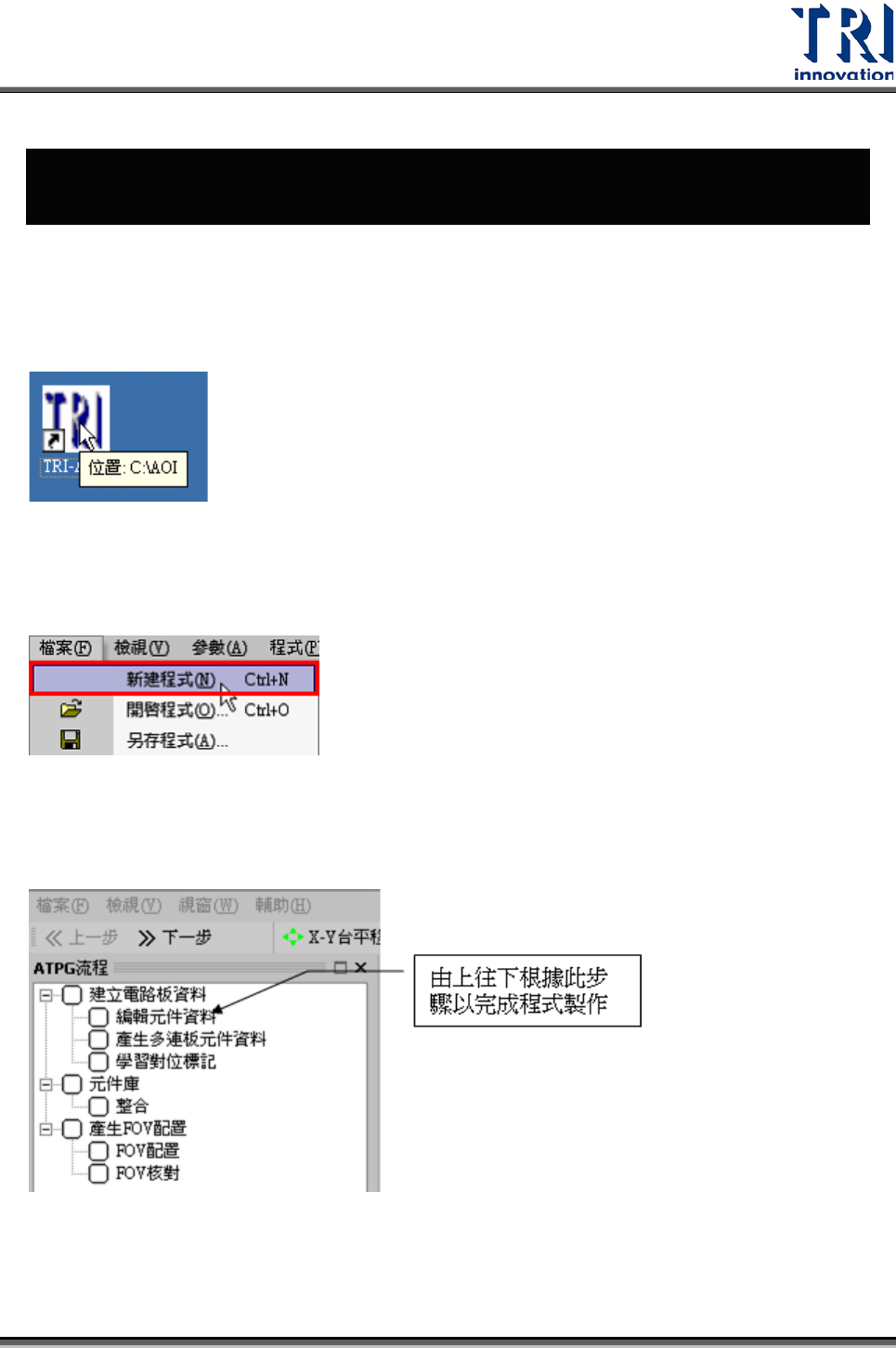

4 TR7700 SII DL User Guide–Software
2
程式製作流程
2.1
開啟新程式並啟動 ATPG(自動檢測程式產生器)流程
1. 對桌面捷徑雙擊滑鼠左鍵開啟 AOI 主程式
2. 按下[檔案/新建程式]來建立新程式
3. 系統將進入 ATPG 流程畫面
Test Research Inc.
TR7700 SII DL User Guide–Software 5
4. 按下[是]，載入元件資料
2.2
產生元件資料檔
在建立新程式時須將 CAD 檔案轉檔成為 AOI 機台可以使用的 AOI 檔案(*.aoi)。系統
目前有兩個預設轉檔程式，分別為[FABMaster]及[Default]。若原始的 CAD 檔案為
FABMaster 程式所轉出的 ASC 檔案(parts.asc)，可以使用[FabMaster]轉檔程式將
CAD 檔轉為 AOI 檔。若是其他類型的 CAD，則使用者須先將其編輯為含有[元件名稱]、
[X 方向座標]、[Y 方向座標]、[角度]以及[元件形式]的文字檔，並使用[Default]程式將
檔案轉成 AOI 檔。[元件名稱]欄位的內容需為鍵盤上可以直接打出的文字、數字或符
號。[元件形式]欄位的內容需為鍵盤上可以直接打出的文字、數字或底線符號(“_”)。若
以上述以外之其他特殊符號命名則系統將無法正確顯示或儲存。
1. 將 CAD 檔轉換成為 AOI 檔案
Test Research Inc.
6 TR7700 SII DL User Guide–Software
2. 轉檔工具對話框
