Test Research Inc.
180 TR7700 SII DL User Guide–Software
Step 10. 設定遮罩後，按下[確定]。
Step 11. 如果有需要可以按右鍵，選擇[Set Angle]去設定元件角度。
Step 12. 完成後關掉[FOV Image Dialog]，會出現對話框，使用者需要輸入元件名稱
及類別。
Test Research Inc.
TR7700 SII DL User Guide–Software 181
Step 13. 若要繼續在為相同類型的元件增加座標，先點選之前新增元件時所產生的框
上，再按滑鼠右鍵，選擇[Copy]。
Step 14. 按住鍵盤上的[Ctrl]，在要新增的元件座標的位置按滑鼠左鍵。
Step 15. 貼上後系統會自動進行再次定位(Relocate)，以修正座標和自動角度的判定。
若新增成功會出現藍色框，失敗會出現橘色框。
Step 16. 針對失敗的橘色框，用滑鼠左鍵點二下，會進入[FOV Image Dialog]，將歪
掉的框移正，再關掉對話框即可。
Step 17. 針對較大元件，按下滑鼠右鍵後選擇[New-Mouse Drag]。點選後拖曳滑鼠將
整個元件框選。

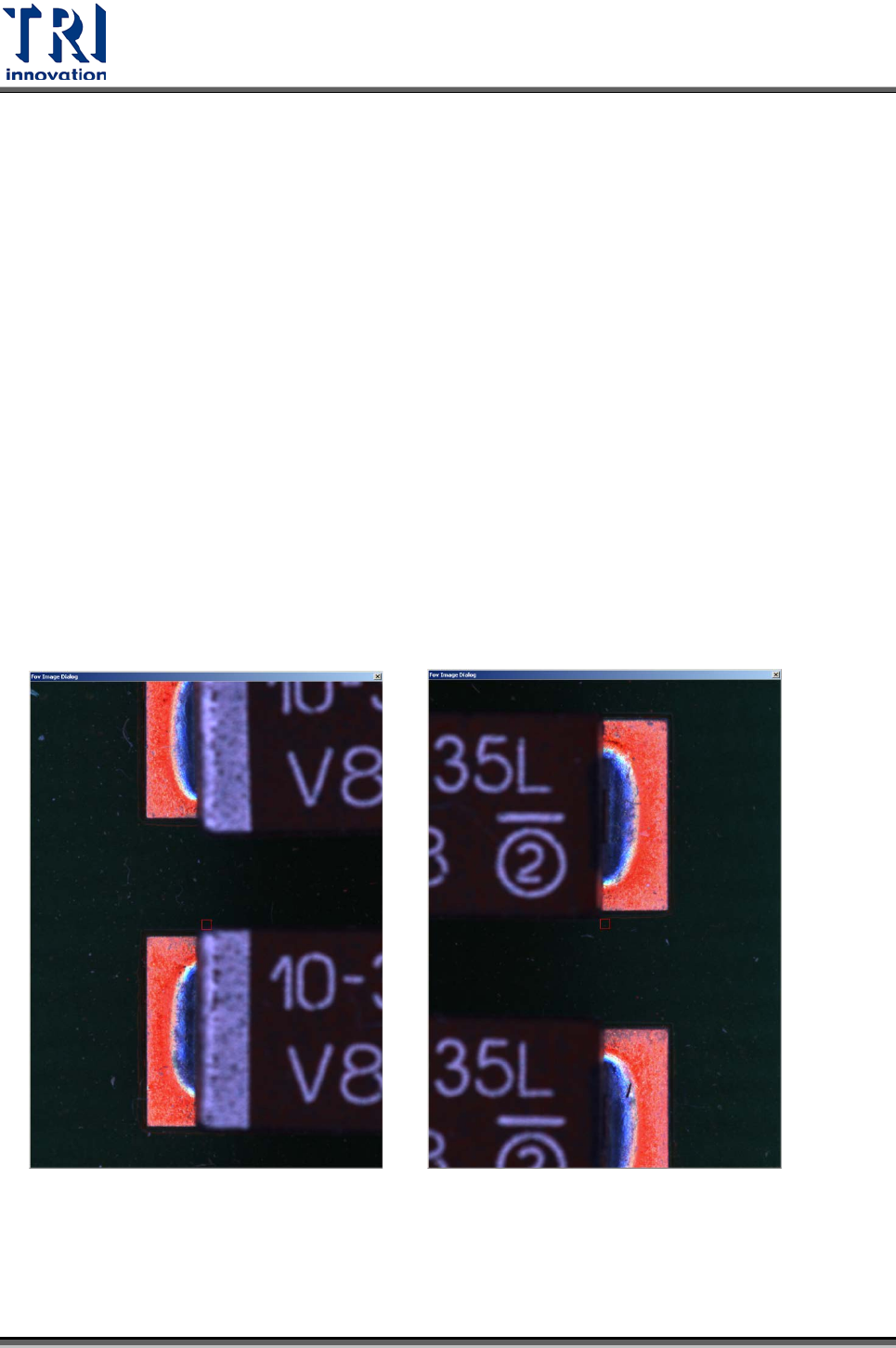

Step 18. 畫面會出現元件左上角和右下角的 FOV，在 FOV 內的滑鼠游標會變成十字
狀，將十字中心移至元件的左上和右下角位置，並按下滑鼠左鍵即完成設定。
Step 19. 設定元件的 Type 和名稱。
Step 20. 完成後，在大圖左上方選擇[File]>[Save]或[Save aoi]來儲存檔案。
Test Research Inc.
182 TR7700 SII DL User Guide–Software
•
Save
：將目前的狀況儲存下來，請注意在 AOI 上進行 Non CAD 功能時，不得中
途重新進出板。
•
Save AOI
：將目前完成的元件資訊儲存在[C:\noncaddata\noncad.aoi]。
3.4.11

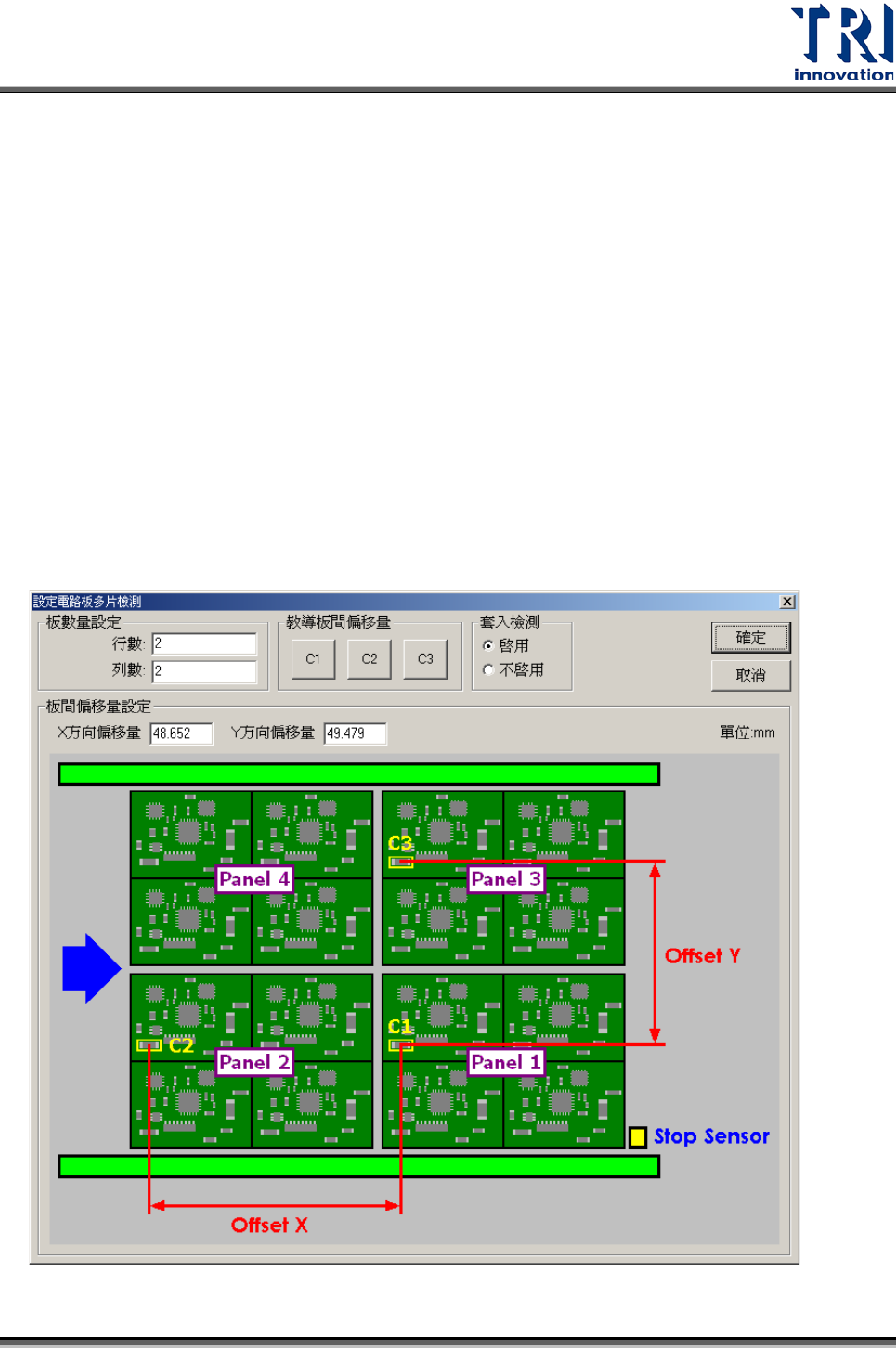

設定電路板多片檢測
若有同時將兩片以上板子送入機器中檢測的需要，可啟用此功能。在自動模式下時，
系統會依序檢測各片板子。在確認模式下時，每檢完一片板需經人員作確認後，系統
再進行下一片板子的檢測，待每一片板都檢測且確認完畢後才會出板。
在放置多片板子時須避免板間距離變異過大，且若有需要可將對位標記的搜尋範圍擴
大。
需進行相關設定如下。
• 行數(Col(X))：設定本次檢測進板的行數。
