TR7700 SII DL User Guide–Software 183
• 列數(Row(Y))：設定本次檢測進板的列數。
• 教導板間偏移量(Teach Panel Offset)：本功能可協助教導圖示中的[Offset X]及
[Offset Y]。其中 C1、C2 及 C3 需為同一顆元件。按下[C1]按鈕後，會出現輔助
視窗，使用矩形或十字工具移到 C1 的上方後，按下[OK]按鈕即可。接著按下
[C2]或[C3]按鈕，繼續尋找其中心位置，完成後系統會將計算出的值自動填入[X
方向偏移量]及[Y 方向偏移量]欄位中。
• 套入檢測(Inspection)：選擇[啟用]表示啟動本功能。
• 板間偏移量設定(Offset Setting)：可不經教導，直接在欄位中直接輸入[X 方向偏
移量]或[Y 方向偏移量]，分別代表圖示中的[Offset X]及[Offset Y]。
3.4.12
BOM 檢查
本功能可以將產品的材料表(BOM)匯入一個已經完成的程式，系統會將沒有列在材料
表中的元件設定為不測(Untest)。BOM 檔案的格式請參閱
4.1.1
。
BOM 檢查完成後，系統會顯示更改過檢測屬性的元件，並讓使用者設定版本。
Test Research Inc.
184 TR7700 SII DL User Guide–Software

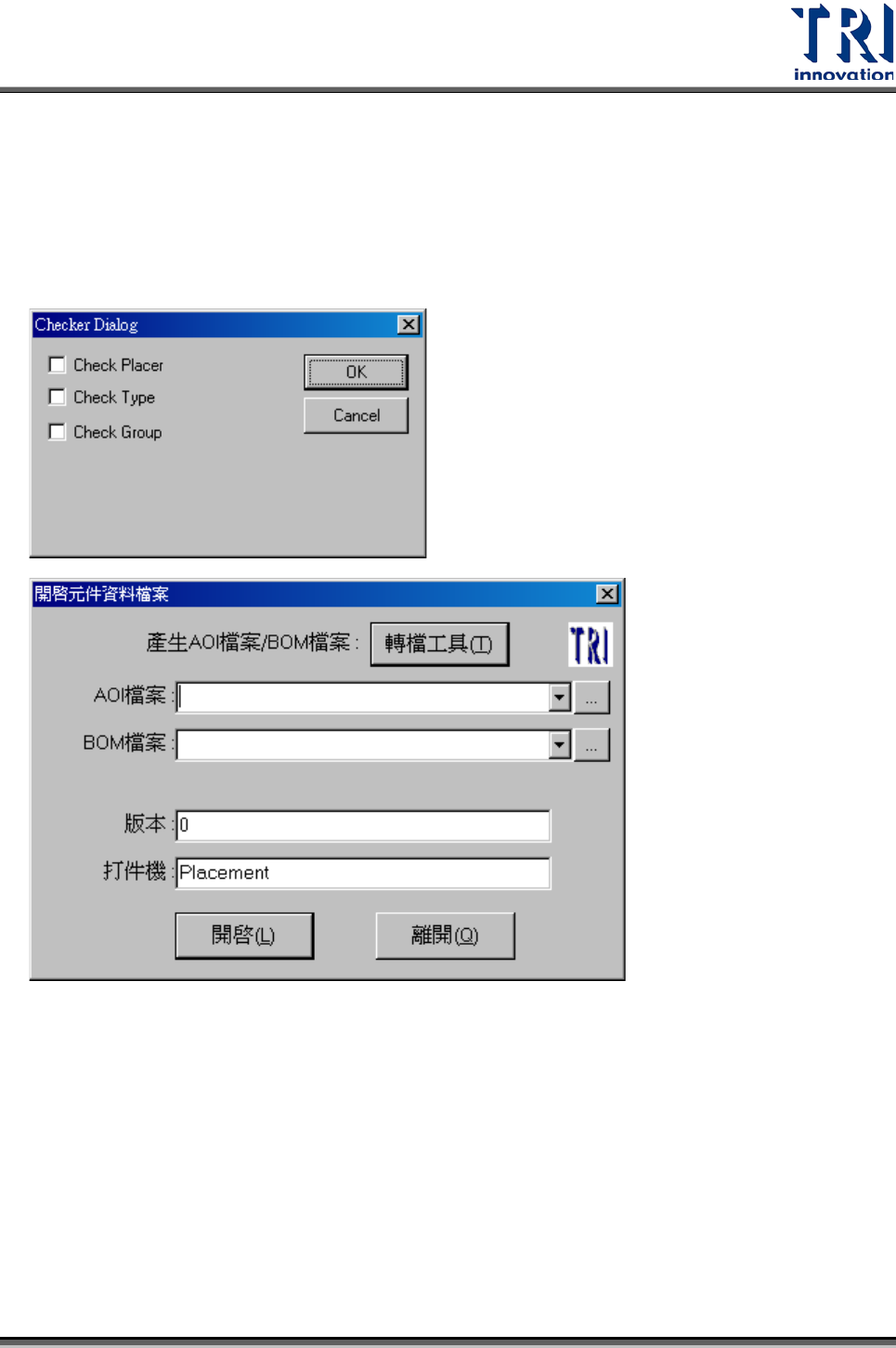

3.4.13
TYPE 與 PLACER 檢查
可選擇要進行檢查的項目後(可選擇檢查打件機資訊、類型資訊或群組資組資訊)，載
入一個完整包含所有欄位的 AOI 檔案，載入後系統會比對 Pre 與載入的 AOI 檔案中的
元件資訊，只對於在 Pre 中存在的元件的資訊進行置換。
3.4.14
AOI 檢查
載入 AOI 檔案(AOI 檔案需完整包含所有欄位)，載入後系統會比對 Pre 與載入的 AOI
檔案中的元件資訊，只新增在 Pre 中不存在且在 AOI 檔案中存在的元件。對於在 Pre
中存在且在 AOI 檔案中不存在的元件不做任何處理。新增的元件在系統中會自動進行
[整合]。
Test Research Inc.
TR7700 SII DL User Guide–Software 185

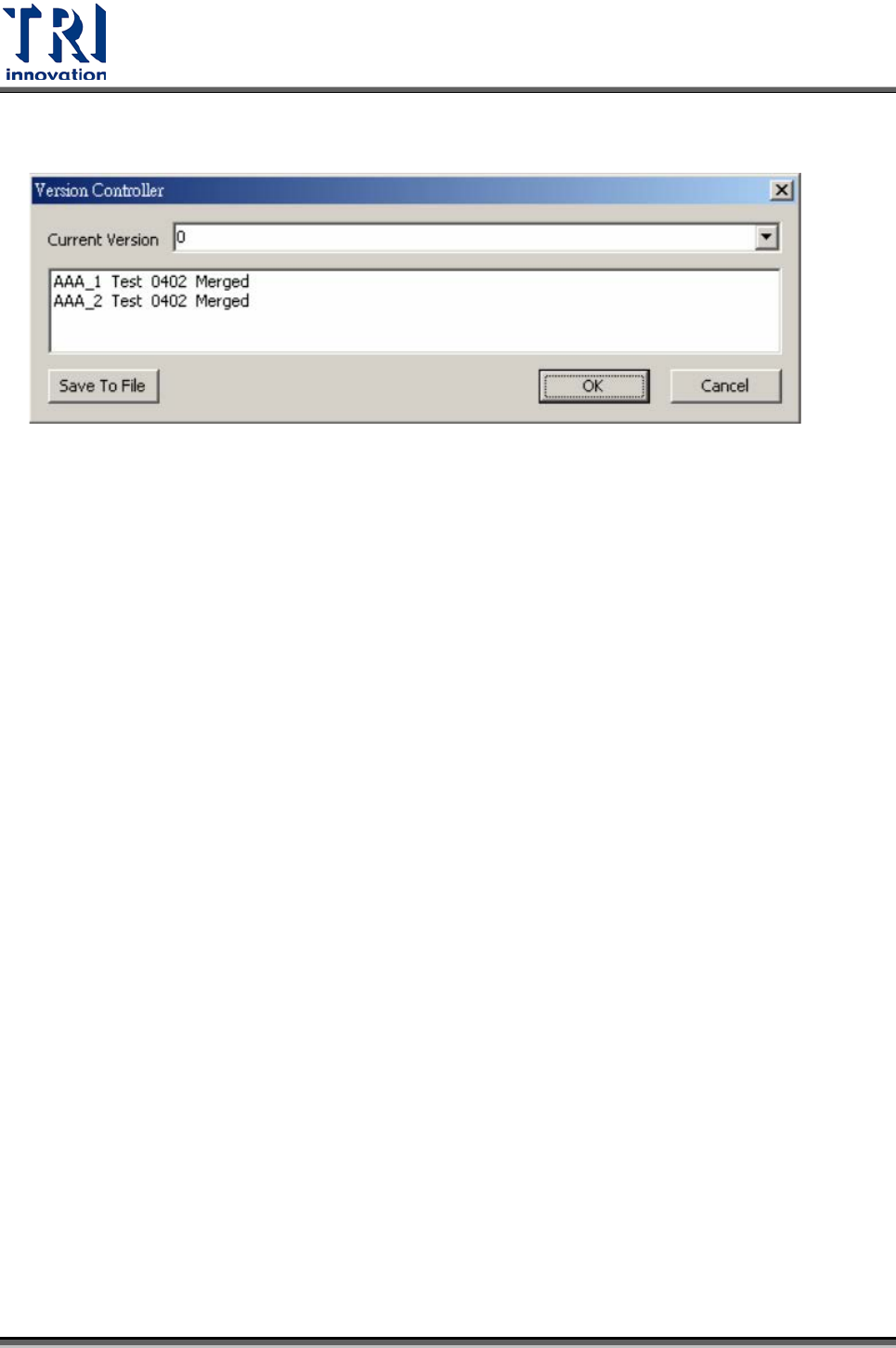

AOI 檢查完成後，系統會顯示更改過檢測屬性的元件，並讓使用者設定版本。
3.4.15
載入腳位編號
可以將 Fabmaster 所轉出的 pin.asc 檔案載入來定義元件的腳位編號。
3.4.16
AOI/BOM/PLACER 檢查
將[Check AOI]、[Check BOM]與 [Check Type and Placer]整合在同一個介面上。當選
擇[程式]>[AOI/BOM/PLACER 檢查]後，會出現以下視窗。
