Test Research Inc. TR 7700 S II DL Us er Gui de – Software 187 3.5 檢測 3.5.1 電路板檢測 以標準程序開始檢測電路板。 3.5.2 單板除錯 開始檢測但僅檢顯示出單板之檢測結果，可以加速程式微調時間。 3.5.3 檢測 FOV 影像檔 檢測儲存在硬碟中的 FOV 影像。 3.5.4 手動設定不測板 可使用此功能指定某片單板略過不檢測，設定完成後系統會計算最佳路徑進行…
Test Research Inc.
186 TR7700 SII DL User Guide–Software

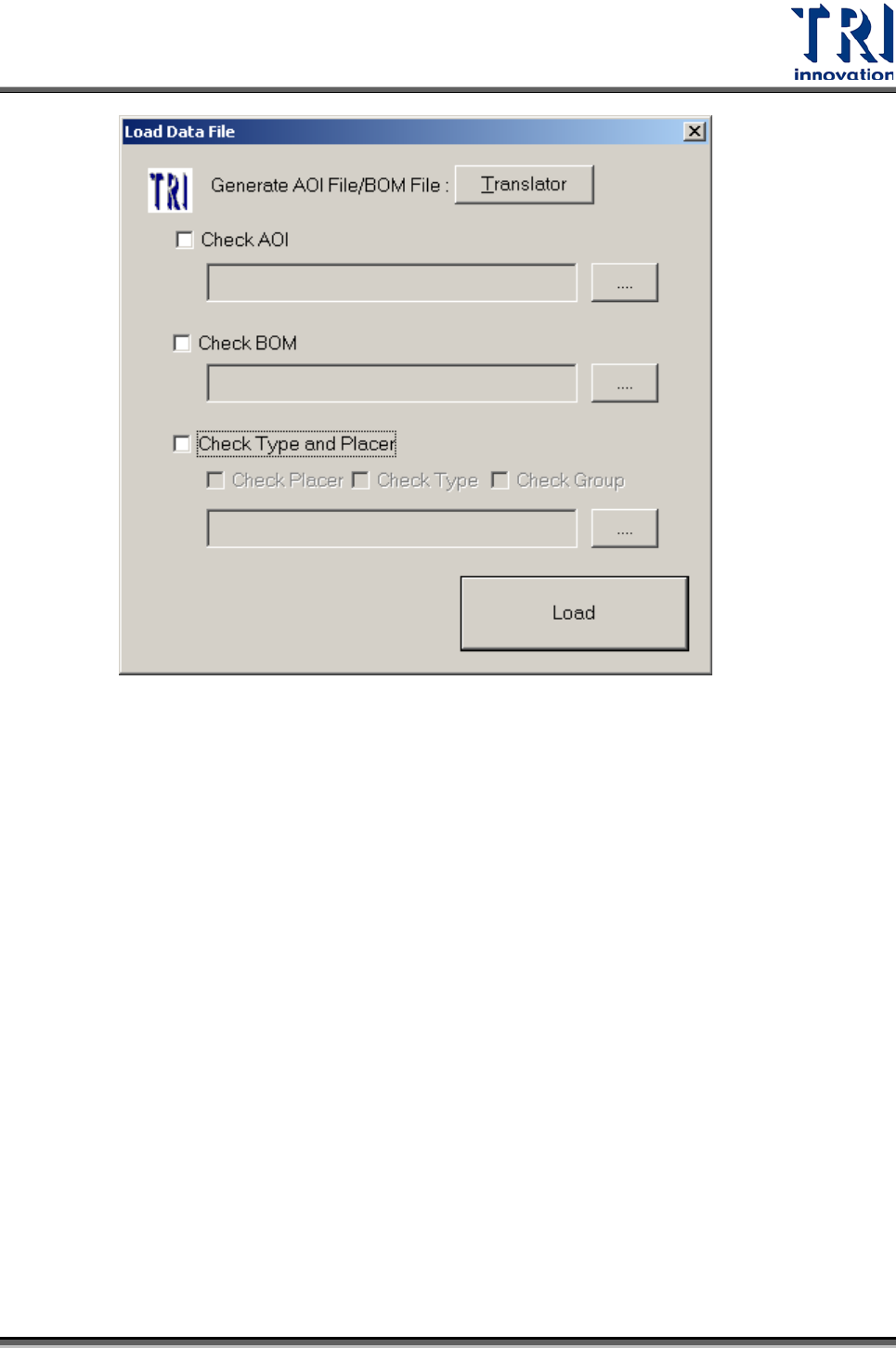

1. 勾選[Check AOI]後，選擇 aoi 檔案路徑，然後按下[Load] 就會進行[AOI
檢查]的功能。
2. 勾選[Check BOM]後，選擇 bom 檔案路徑，然後按下[Load] 就會進行
[BOM 檢查] 的功能。如果沒有選擇任何路徑，當按下[Load]，就會將
aoi 檔案路徑(A) 當成 bom 檔案路徑，進行[BOM Check]。
3. 勾選[Type 與 Pacer 檢查]後，選擇[Check Placer]、 [Check Type] 或
[Check Group]，然後選擇檔案路徑。當按下[Load]後，就會進行[Type
與 Placer 檢查]。如果沒有選擇任何路徑。當按下[Load]，就會將 aoi 檔
案路徑(A) 當成 aoi 檔案路徑，進行[Type 與 Placer 檢查]
Test Research Inc.
TR7700 SII DL User Guide–Software 187
3.5
檢測
3.5.1
電路板檢測
以標準程序開始檢測電路板。
3.5.2
單板除錯
開始檢測但僅檢顯示出單板之檢測結果，可以加速程式微調時間。
3.5.3
檢測 FOV 影像檔
檢測儲存在硬碟中的 FOV 影像。
3.5.4
手動設定不測板
可使用此功能指定某片單板略過不檢測，設定完成後系統會計算最佳路徑進行檢測。
如下圖所示，直接在圖示上點選所代表的板子，顯示綠色[O]表示要檢測，紅色[X]表示
不檢測。完成後按下[OK]即可。
Test Research Inc.
188 TR7700 SII DL User Guide–Software
3.5.5
檢測遠端調程式的備份影像
遠端編輯站相關功能，請參見
9.4.2.3
之
遠端編輯站影像管理
。
3.5.6
啟動雙板模式
功能說明：此功能需要花費較大的記憶體，僅適用於較小的電路板，若電路板太大又
開啟此功能，可能會造成記憶體不足，程式需要重新啟動的問題
一般的狀況下，系統會在進板後先尋找 Fiducial Mark，再進行整片板子的掃描，且在
掃電路板影像的同時進行檢測結果的運算。啟用本功能表示系統在進板後直接掃描整
片板子的影像，且在掃完電路板影像後，待下一片電路板進板完成時，才開始進行這
片板子的影像檢測運算。啟用本功能可減少 Fiducial Mark 掃描的時間以及掃描時停留
在端點運算的時間，但板子的檢測結果會較慢出現，大約會在下一片板子掃板完成前
完成。
開啟本功能會先詢問是否要掃一顆 Fiducial Mark 的影像，若選擇確定，則系統會在掃
電路板影像之前先進行第一顆 Fiducial Mark 的位置掃描，此動作可以幫助接下來掃描
電路板影像的定位。若選擇取消，則系統會直接以製作程式時紀錄的位置進行電路板
