TR7700 SII DL User Guide–Software 189
影像的掃描，此舉動可能會因為電路板每次停板位置些微不同，造成 FOV 取像位置的
誤差。(因此不建議取消)
由於系統是接收到下一片電路板進板完成後的訊號後，才開始進行電路板結果的運算，
故最後一片板子須按下鍵盤上的[ESC]鈕，系統才會開始計算最後一片電路板的結果。
原理:先將第一片 FOV 掃下來，在開始進行計算檢測資料，如果計算完第二片版尚未
進來檢測，則資料會先送至維修站。若計算中第二片進來時開始檢測則會等第二片板
掃完 FOV 再將資料傳送至維修站，因此需要的 Ringbuffercount 需要很大。
操作:
在 ATPG 程式製作中元件庫整合步驟完成後，系統會出現以下視窗，詢問使用者是否
要開啟雙板模式。
若選擇[確定]，會出現以下視窗，詢問使用者是否先掃 FM0 位置。(如果不先掃 FM0
可能因停板位置不準而造成檢測框甩出 FOV 情形，建議先掃 FM0。)
注意事項：
1. 64Bit OS 才能使用
2. 必須使用多點標記點(MultiFM=1)程式。
3. 註冊表: RingBufferCount 值必須大於程式 FOV 數兩倍。
4. 註冊表 twopanelmode 設定值須為 1。
Test Research Inc.
190 TR7700 SII DL User Guide–Software
5. 必須在自動模式下使用。
6. 最好將 Fiducial 0/1 燈光設定跟 ToplightA 一樣，避免燈光被 FM 佔用
7. 因為無法使用[手動確認模式]調整，因此需選擇[操作]>[全自動模式]可以切
換進行[手動確認模式]與[全自動模式]的切換，來進行微調動作。
3.5.7
啟動兩段式進板
功能介紹：當待測板超過機台的極限值，軟體可以利用此功能搭配[第二專案]的功能，
進行程式製作和檢測，解決硬體方面無法達到檢測要求的情形。
硬體需求：需要在機台多放一個感應器(S9)。
PLC 控制進板的順序說明：
第一段進板流程不變：到 S2 減速，到 S3 停止。
第二段進板流程：離開 S1 減速，離開 S9 停止。
操作部分，分成
[程式製作]
和
[檢測]
兩個部分
1.
[程式製作]
部分：
Test Research Inc.
TR7700 SII DL User Guide–Software 191

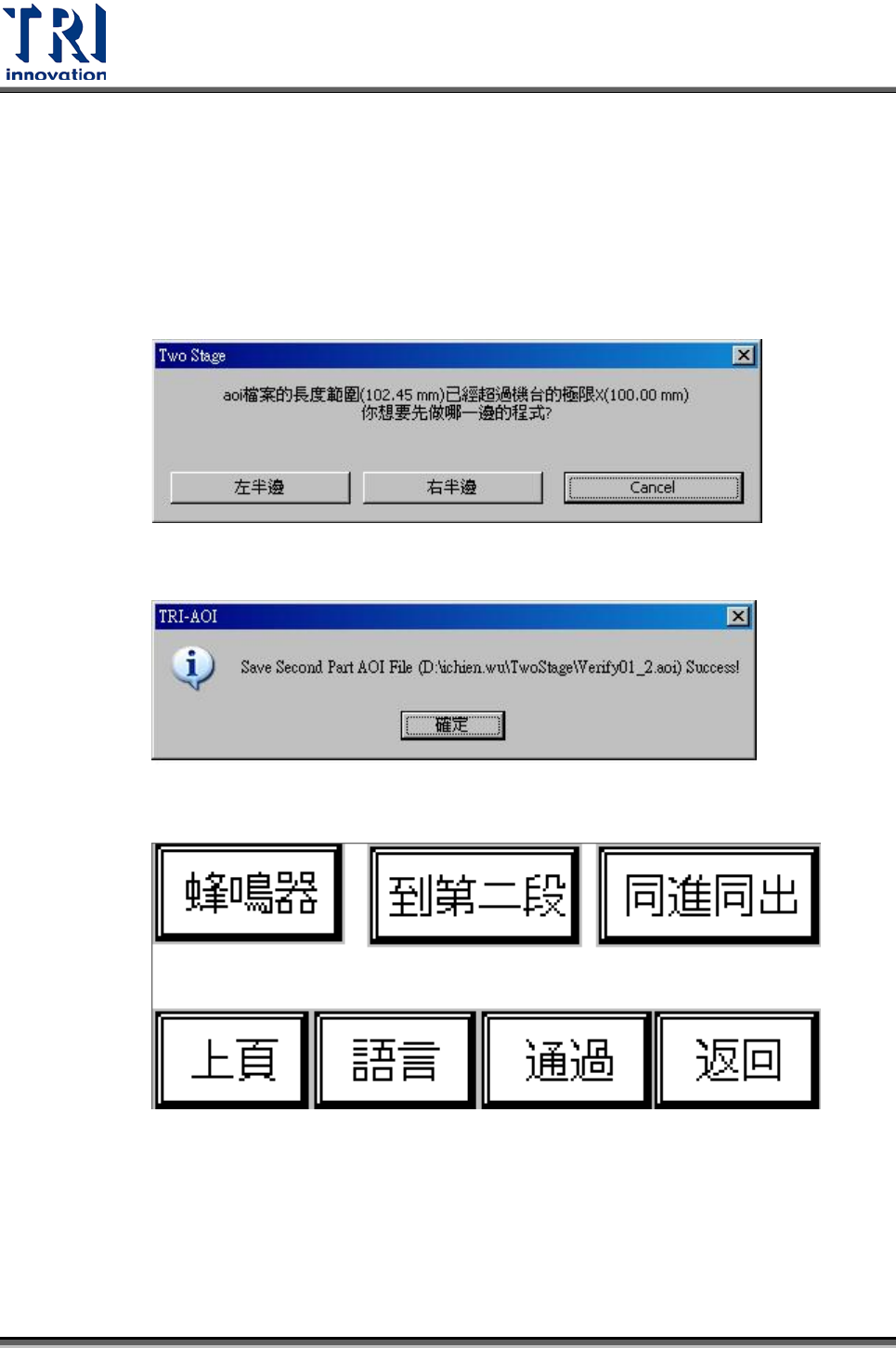

1) 選擇[檢測]>[啟動兩段式進板]
2) 準備製作新程式(New Program), 載入 aoi 檔時, 如果判斷目前的 aoi 檔範
圍超過機台極限(也可以在註冊表中用 LengthLimit 來控制要分 cad 的長
度極限，單位為 um), TRAOI 就會出現詢問是否要先做左半邊的程式, 還
是右半邊的程式。另一種處理方式使用者可以先手動將 cad 分成兩份也
可以。
3) 如果使用者選擇了左半邊或是右半邊後, TRAOI 會將 aoi 檔分成兩半, 將
另一邊自動存成[aoi 檔名]
_2
.aoi。
4) 確認 PLC[到第二段] 反白。
5) 做完程式後存檔，準備做第二段程式時, 將 PLC [兩段測試]反黑。
6) 載入第二段的 aoi 檔 ([aoi 檔名]
_2
.aoi), 製作第二段的程式檔。
7) 存檔。
8) 將 PLC[兩段測試] 反白。
