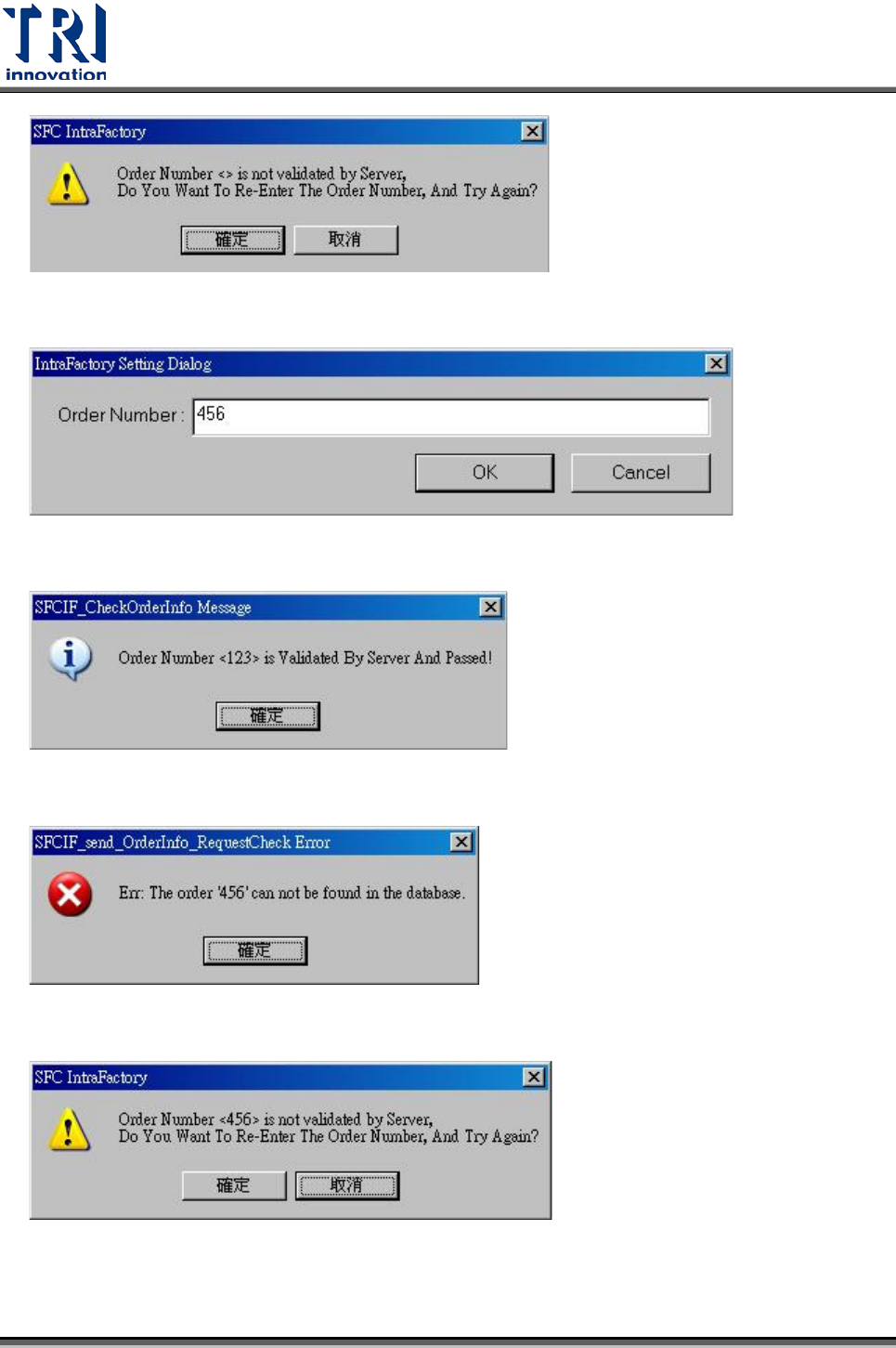

使用者如果選擇[確定]，AOI 會跳出下列視窗，讓使用者重新鍵入新的訂單編號。
此次訂單編號如果被客戶端的 SFC System 接受，AOI 會顯示下列訊息。
此次訂單編號如果被客戶端的 SFC System 拒絕，AOI 會顯示下列訊息。
在使用者按下[確定]後，系統會詢問使用者是否要重新鍵入訂單編號。
如果使用者放棄重新輸入有效的訂單編號，AOI 機台將不能進行檢測(檢測按鈕會反
白)。
Test Research Inc.
198 TR7700 SII DL User Guide–Software

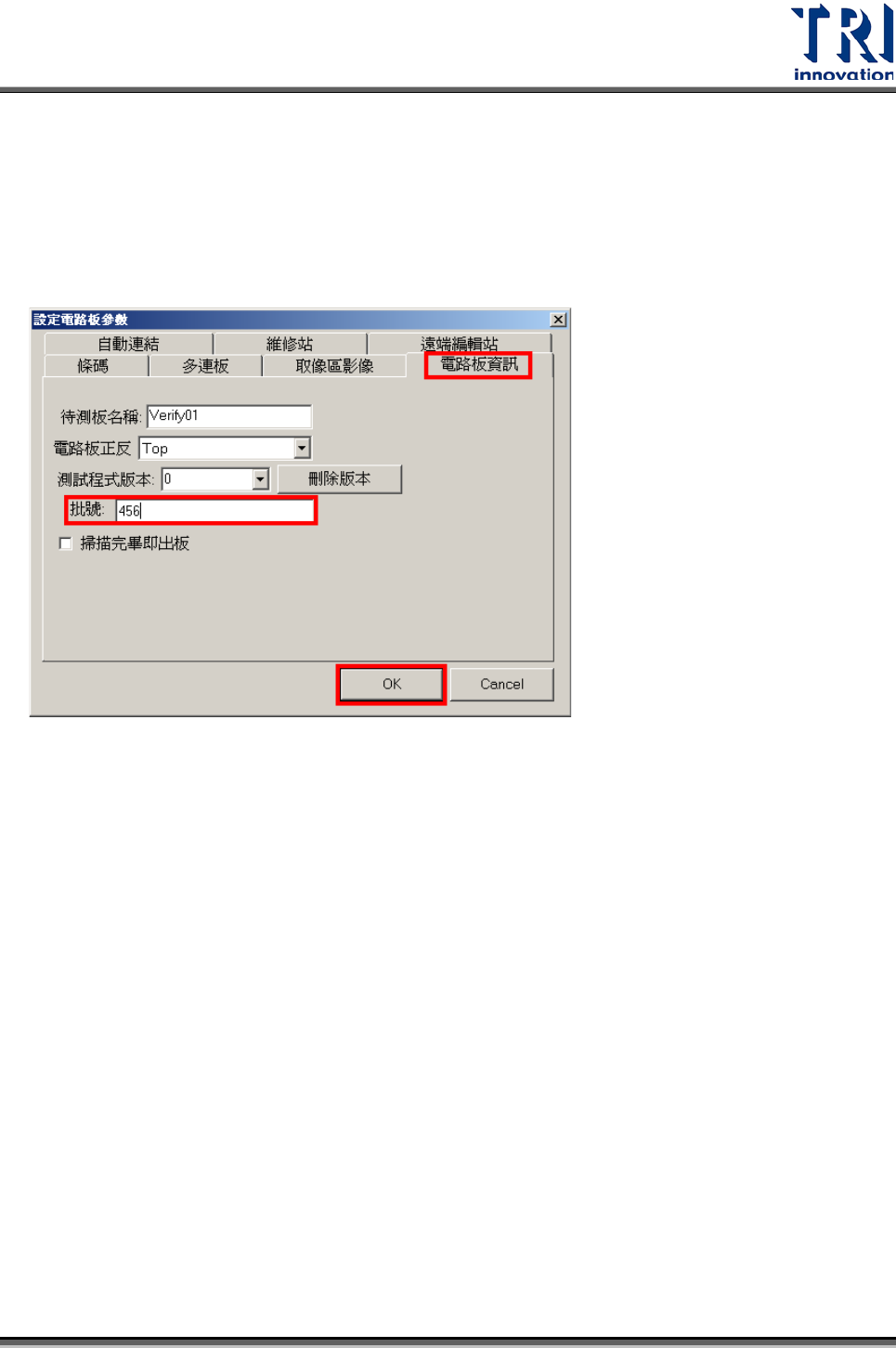

如果使用者希望修改專案檔中的訂單編號，則可選擇使用下拉選單中[參數
(Parameter)/ 電路板(Panel)]功能。
選擇[電路板資訊(Panel Info)]可以針對訂單批號(Lot Number)進行修改，在使用者按
下確認後，AOI 會將此訂單編號跟客戶端的 SFC System 進行確認。
Test Research Inc.
TR7700 SII DL User Guide–Software 199
Liteon SFC 分析
此為客製化功能，請聯絡 TRI FAE 獲得更多操作訊息。
Accton/Joy Tech SFC 分析
此為客製化功能，請聯絡 TRI FAE 獲得更多操作訊息。
Kostal SFC 分析
此為客製化功能，請聯絡 TRI FAE 獲得更多操作訊息。
3.5.9
啟動同進同出
此功能僅在連線模式下使用。開啟該功能會自動將註冊表的[BoardSyncInOut] 值設為
1。PLC 的部分，將[同進同出]與[ReadBarcodeAfterBoardIn]兩個選項反黑。
3.5.10
啟動預讀條碼
此功能僅在連線模式下使用。開啟該功能會自動將註冊表的[BoardSyncInOut} 值 設為
1。PLC 的部分，將[ReadBarcodeAfterBoardIn]反黑。跟前段軌道通訊部份，除了原
本的黑綠線為要板訊號外，仍須加接一組紅藍線為硬體條碼的觸發訊號。如果硬體條
碼器為靜態取像較好(例：DataLogic)則將紅藍接在停板位置後觸發，如果硬體條碼器
為動態取像較好(例：Sick)則將紅藍接在軌道跟前站要板後觸發。
3.5.11
檢測前擷取電路板全圖
可以指定在檢測前先擷取電路板全圖影像至指定的資料夾。系統會在啟動功能後在每
次檢測找 FM 之前，執行 Capture Map，將掃下的 8X8 大圖，依 Barcode 或日期時間
存在使用者指定的目錄下, 是否啟動及指定目錄皆依機台存在註冊表內。當選擇功能後，
會出現以下視窗，勾選[Enable]開啟功能設定，然後在 Path 下指定圖檔存取的目錄。
