3.7.17
線上元件資料輸出至 SPC 統計
勾選[線上元件資料輸出至 SPC 統計]，可將元件中[Missing]框的 X 方向偏移量、Y 方
向偏移量以及元件旋轉角度等檢測結果資料輸出至 SPC 統計。在此須先設定各輸出結
果的上下規格界線，會一併傳至維修站。
資料輸出的位置與[參數]>[電路板]>{維修站]中設定的路徑相同。
當重新載入之前的程式後，需將程式儲存一次，以輸出以程式名稱命名的規格檔(副檔
名為 lsu)到所建立的資料夾中，需確定是否有產生此檔，此動作對於每個之前已完成
的程式僅需做一次即可。若有新增程式或修改程式時，系統會自動產生此檔，無需再
儲存一次。
每當檢測完一塊板子，就會輸出一個副檔名為 pfl 的檔案。
Test Research Inc.
220 TR7700 SII DL User Guide–Software
3.7.18
第二專案
可設定兩個檢測程式以特定間隔輪流檢測，或是以對位標記位置自動在兩個程式間切
換。

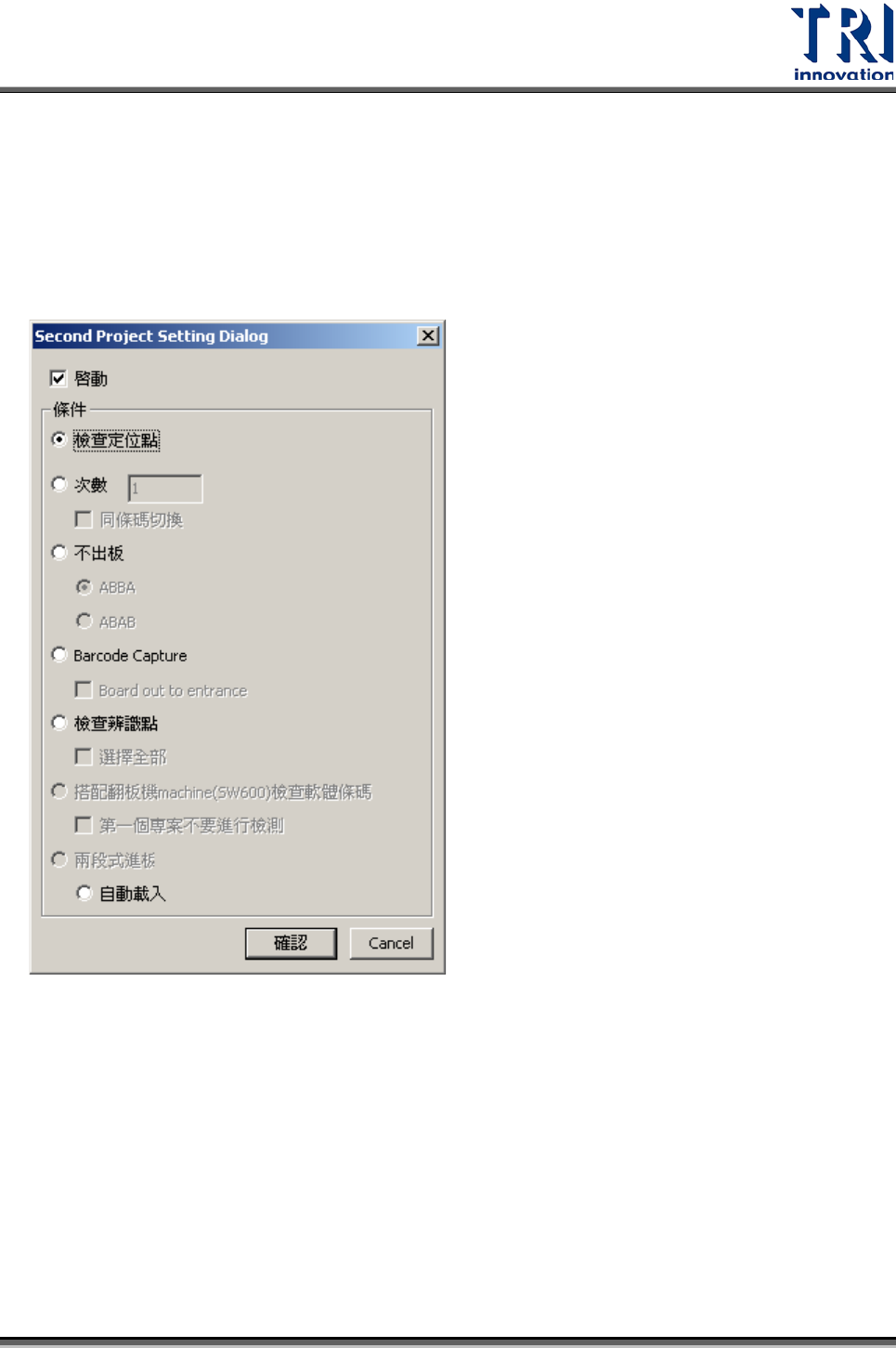

3.7.18.1 第二專案設定(Second Project Setting)
啟動
：將下方條件選項功能開啟。此功能開啟後，選擇開啟程式時，在載入第一個程
式後，會再次詢問是否載入第二個程式，此時請選擇[是]，並且載入第二個程式。當檢
測時符合下方選擇的條件，系統會在兩程式之間作切換。
檢查定位點
：當此程式找不到對位標記時，切換成第二個程式來檢測。選擇此方式時，
兩個程式製作的對位標記位置必須不同。
次數
：當本程式檢測達指定次數時會切換到下一個程式來檢測。
• Use same barcode when switch project –勾選表示當選擇的次數為 1 時，切換第
一個程式至第二個程式時，會使用第一個程式所讀取的相同條碼號碼輸出。
Test Research Inc.
TR7700 SII DL User Guide–Software 221
不出板
：進板後依序使用第一個及第二個程式進行檢測，檢測完成後再出板。
Barcode Capture
：可由硬體或軟體條碼機讀取狀態來切換程式，並在找不到條碼時可
設定是否退至進板處。
• 啟動雙程式設定界面，選取『Barcode Capture』切換模式。載入一個含有讀取
硬體條碼設定的程式與另一個以軟體條碼方式讀取的程式。
• 當開始執行測試程式不管載入的順序，皆會切換到以硬體條碼機讀取為第一個程
式。若是兩個載入的程式皆為軟體讀取或皆為硬體讀取則不符合此功能條件，檢
測程式會自動跳離測試模式。請重新設定後再進行執行檢測動作。
• 某些主機在比較大程式切換時可能需要耗時較久，若在硬體讀取程式切換到軟體
讀取程式時(HWSW)因板子已經進入機器中待測，在切換時會因為耗時較久產
生 PLC 顯示斷線訊息，故開啟此功能時需要酌量增加 PLC 偵測離線的時間。
• 若在 SWHW 時，請注意一定要等到『條碼讀取視窗』出現，才可讓條碼機讀
取條碼。否則，會造成讀取的條碼被程式初始化過程清除。
• 執行此功能時 PLC 需設定在連線模式。退板至進板處功能僅支援以 RS232 為
I/O 的機台。
• 參數/系統/當 Barcode Fail 停機功能：若是『硬體條碼的 Project』啟動此選項，
此參數將會被自動取消，無動作（當硬體 Barcode Fail 時自動進行程式切換動
作）。若是『軟體條碼的 Project』啟動此選項，則 Barcode Fail 時會顯示手動
輸入對話框。
• Board out to entrance：勾選表示找不到條碼時可設定將電路板退至進板處。
檢測辨識點
：以報廢標示點作為切換程式的準則。程式在找完對位標記點(Fiducial
Mark)後，會依順序尋找報廢標示點，當找不到其中一個報廢標示點時，會切換成第二
個程式來檢測。
• 選擇全部：勾選此選項表示這個程式中每一個報廢標示點都要被檢測，且每個點
都要檢測為不良時，將切換到另一個程式進行檢測。
兩段式進板
：請參閱 3.5.7 啟動兩段式進板的設定。
