Test Research Inc.
236 TR7700 SII DL User Guide–Software
3.7.26
測試涵蓋率

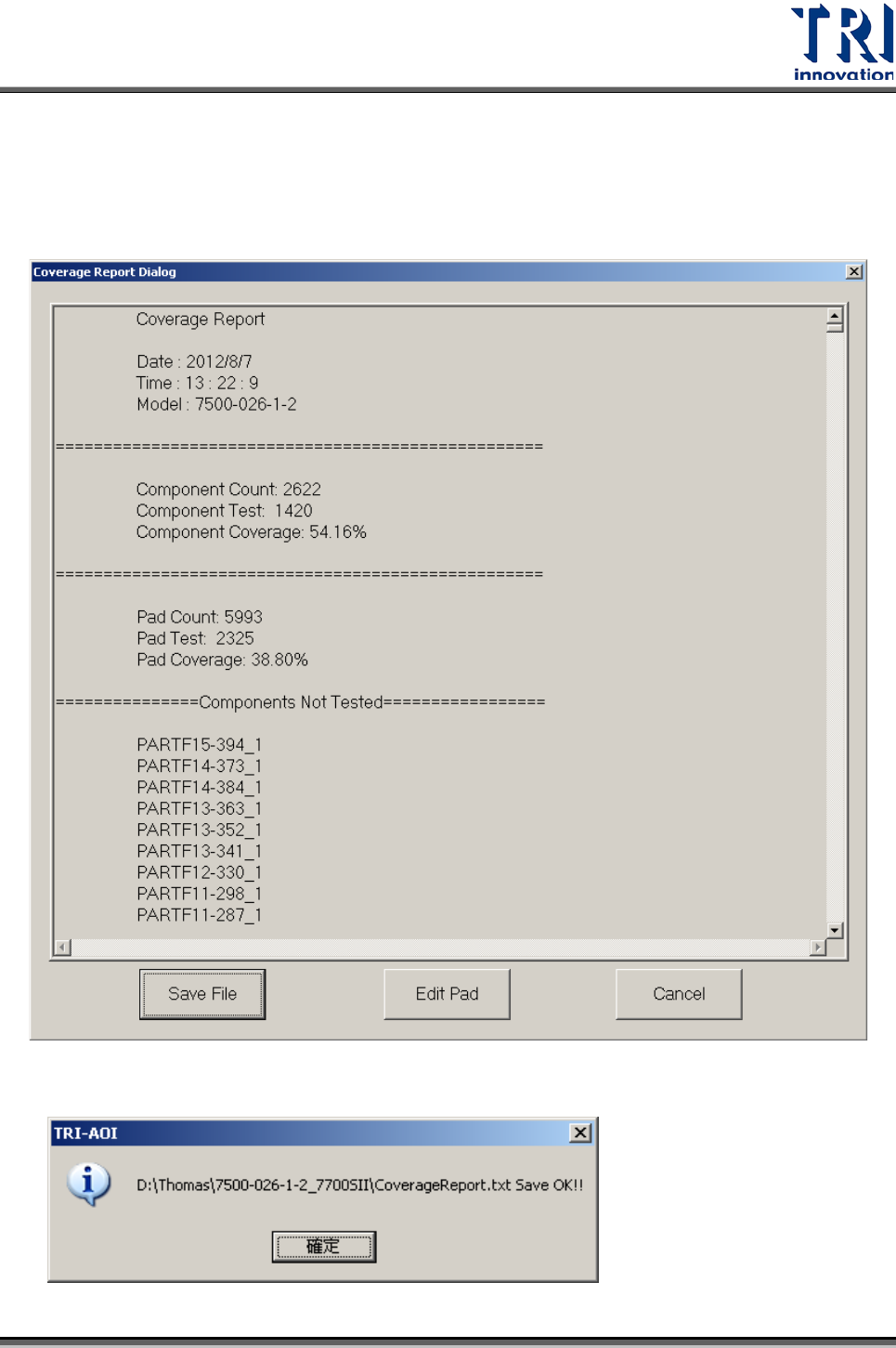

顯示測試涵蓋率報告如下圖所示，系統會自動計算元件以及 PAD 的測試涵蓋率。且顯
示出沒有[Missing]框的元件、含有沒有被檢測的 PAD 的元件，以及沒有檢測的元件。
Save File
：可以把報表輸出成文字檔格式。
Test Research Inc.
TR7700 SII DL User Guide–Software 237

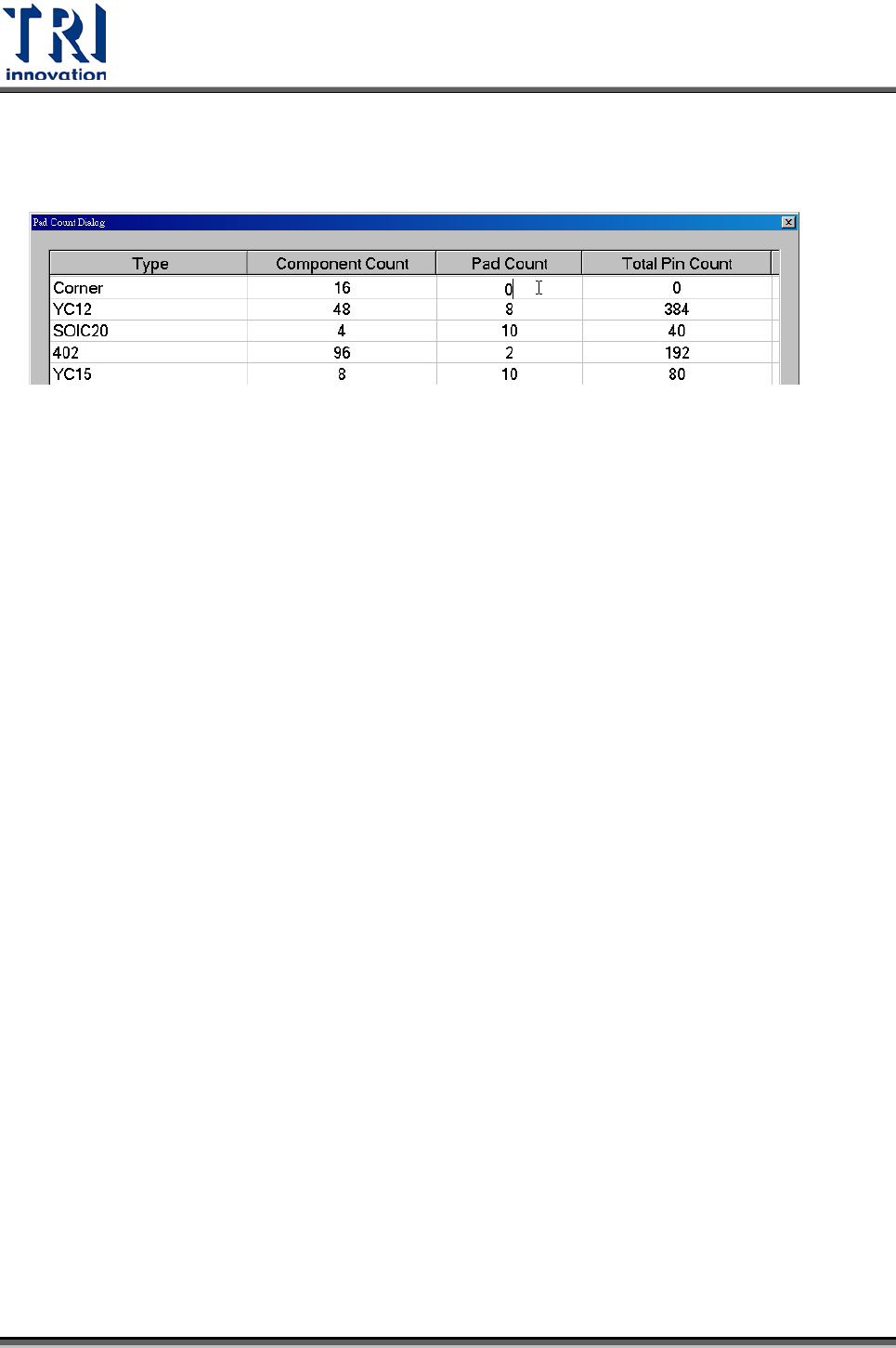

Edit Pad
：可以直接點選[PAD Count]欄位修改 PAD 數。PAD 的預設值為系統依據該
類型元件資料庫(Library)中[Pin]框的數目自動計算。
Cancel
：關閉並結束此視窗
HTML 格式之測試涵蓋率報告
檢視較詳細的測試涵蓋率報告，內容如下說明。
• 所需檔案：使用者在產生報告前，需先把[C:\AOI\Coverage Report.html]、
[C:\AOI\Coverage Report.xsl]、[C:\AOI\Coverage Report
ByComponentType.xsl]以及[C:\AOI\ Coverage Report ByComponent.xsl]這四個
檔案複製到現在這個程式所在的目錄下。
• 產生步驟：開啟欲產生報告的程式後，選擇[工具(Utilities)/測試涵蓋率(Coverage
Report)]，並按下[Save File]按鈕，系統除了輸出文字檔外，亦會輸出名為的
[Coverage Report.xml]檔案。接著到程式所在的目錄下，使用[Internet Explorer]
開啟[Coverage Report.html]檔案即可觀看測試涵蓋率報告。
• 報告格式：報告分為兩層，第一層包含缺點列表及總表。在總表的元件類型上以
滑鼠左鍵點兩下，可以進入第二層視窗觀看該類型元件的詳細資料。
Test Research Inc.
238 TR7700 SII DL User Guide–Software

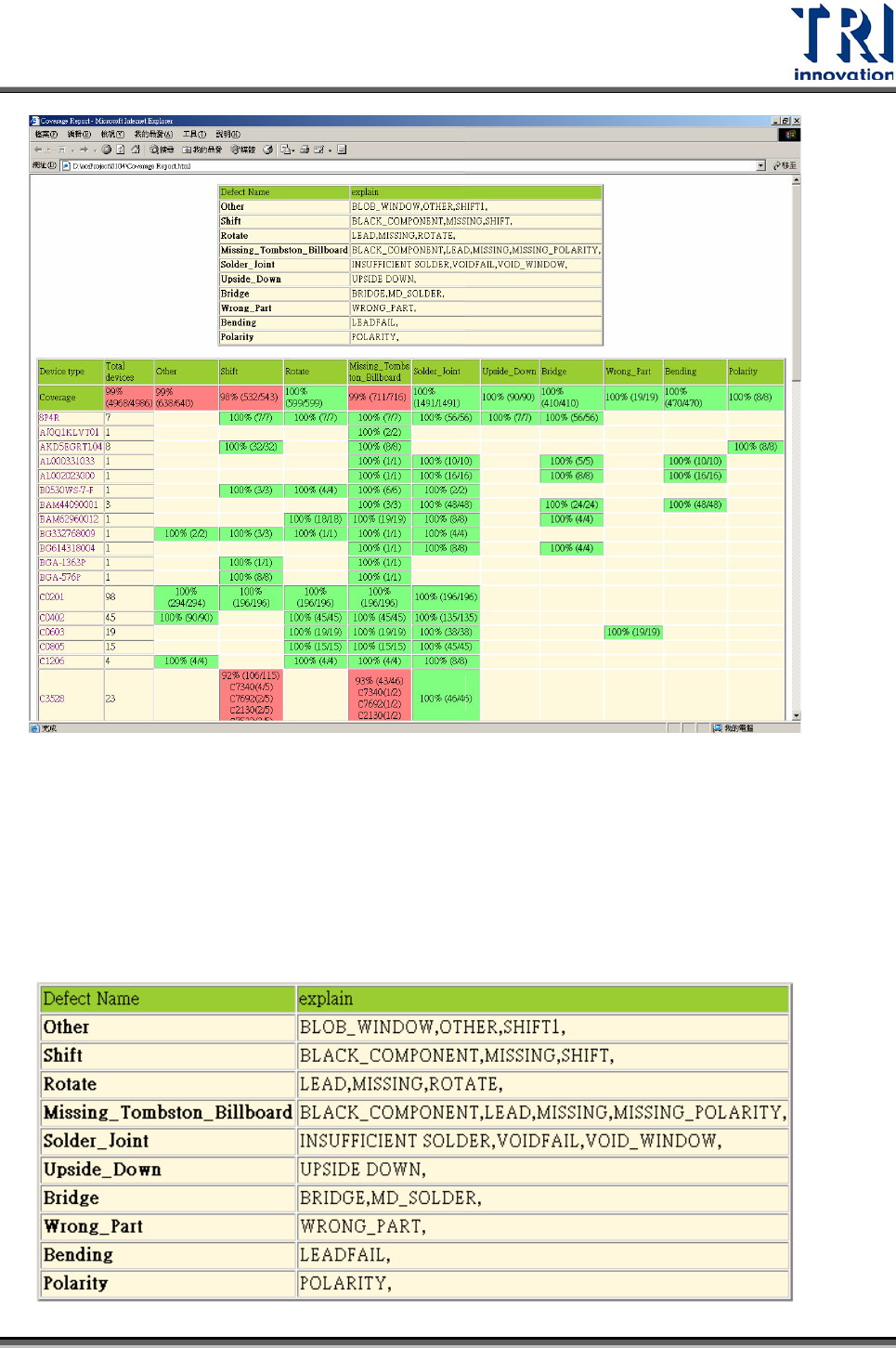

• 第一層缺點列表 –可以觀看各缺點(Defect)對應的[錯誤字串(FailString)]及所使用
的演算方法(Algorithm)，如下圖示。[Defect Name]欄位列出所有的[錯誤字串
(FailString)]，[explain]欄位列出該類型缺點有使用到的演算法。使用者可在
[C:\AOI\defect.txt]檔案中自行定義演算法所指定的錯誤名稱。
