• 第二層元件明細表：可以觀看指定類型元件的資訊。以下說明各區域表示的內容。
1. 其中[Total Pins+Body]代表該元件的 Pin 與 Body 的總數(依 Library 中資訊而
定)。
2. [Testable]表示[Total Pins+Body]中共有多少個檢測框。
3. [Tested]指示[Testable]欄位中有多少個不是 UnTest 與不是 UnTrain 的檢測框。
4. 其它欄位的表示方法與第一層相同。
Test Research Inc.
TR7700 SII DL User Guide–Software 241
3.7.27
YMS 系統設定
與 YMS 系統連接。
3.7.28
列印輸出選項
勾選表示與小型印表機連接，可以自動列印出電路板錯誤資訊。
3.7.29
首件檢查
可以進行 CAD 檢查以及極性檢查。
檢查 CAD：使用者可以快速找到沒測的元件，以及 CAD 中有遺漏的元件。
使用步驟如下：
Step 1. 選擇[工具]>[首件檢查]>[檢查 CAD]。

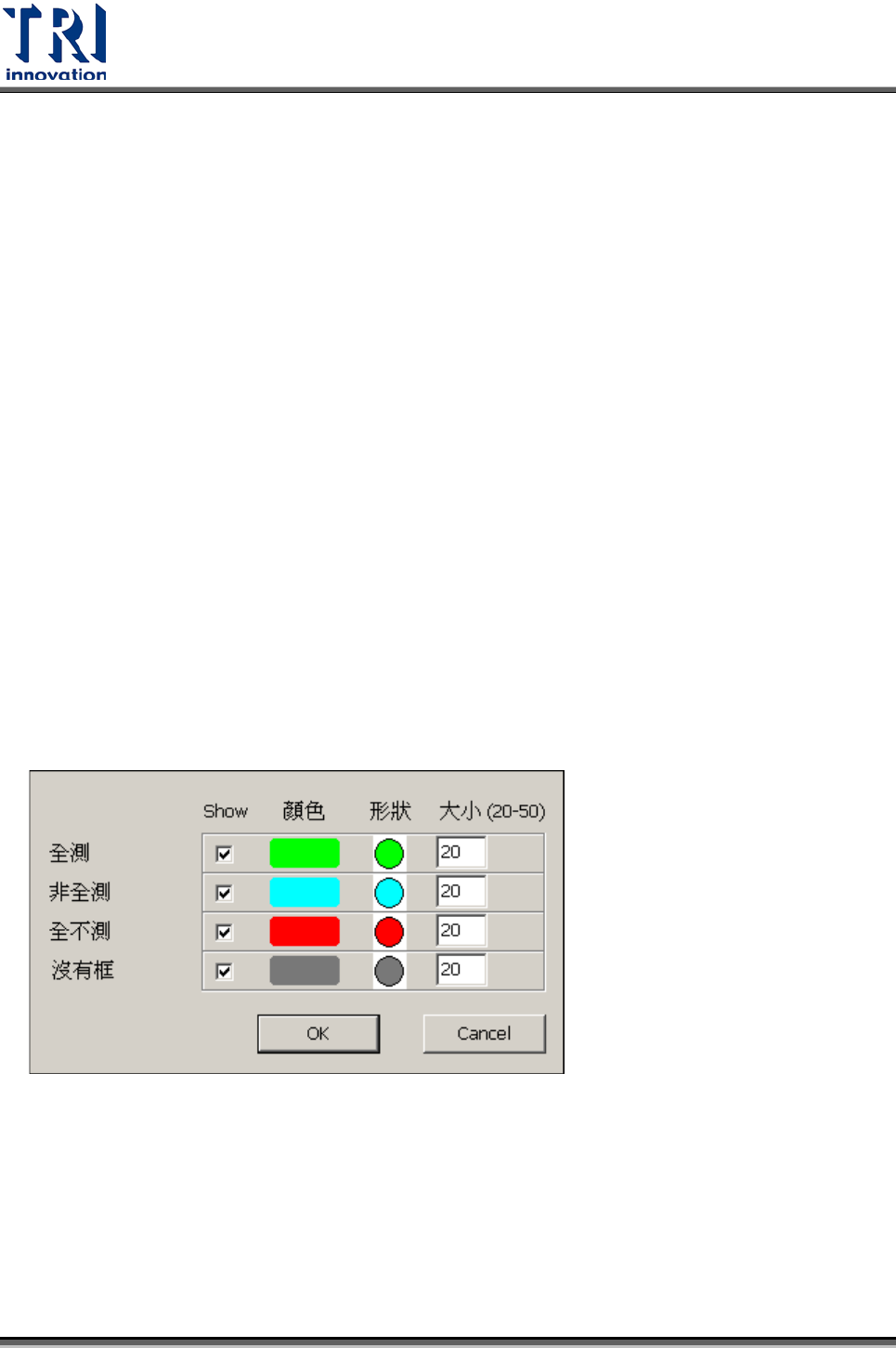

Step 2. 設定是否顯示顏色、形狀、標示的大小。
• 全測：所有檢測框都有測的元件
• 非全測：有一個或一個以上的檢測框沒測的元件
• 全不測：所有的檢測框都沒測的元件
• 沒有框：沒有檢測框的元件
Step 3. 系統會以圖示畫面顯示結果，如下圖所示。
Test Research Inc.
242 TR7700 SII DL User Guide–Software
檢查極性：使用者可以有尋找有極性的檢測框。
Step 1. 選擇[工具]>[首件檢查]>[檢查極性]。
Step 2. 程式會自動針對[MISSING_POLARITY]檢測框或[FailString]為[POLARITY]的
檢測框進行 0、90、180、270 角度旋轉後的檢查，必要時系統會自動取像。
Step 3. 將各檢測框各角度的檢測結果顯示出來。
