視窗說明：
Test Research Inc.
246 TR7700 SII DL User Guide–Software

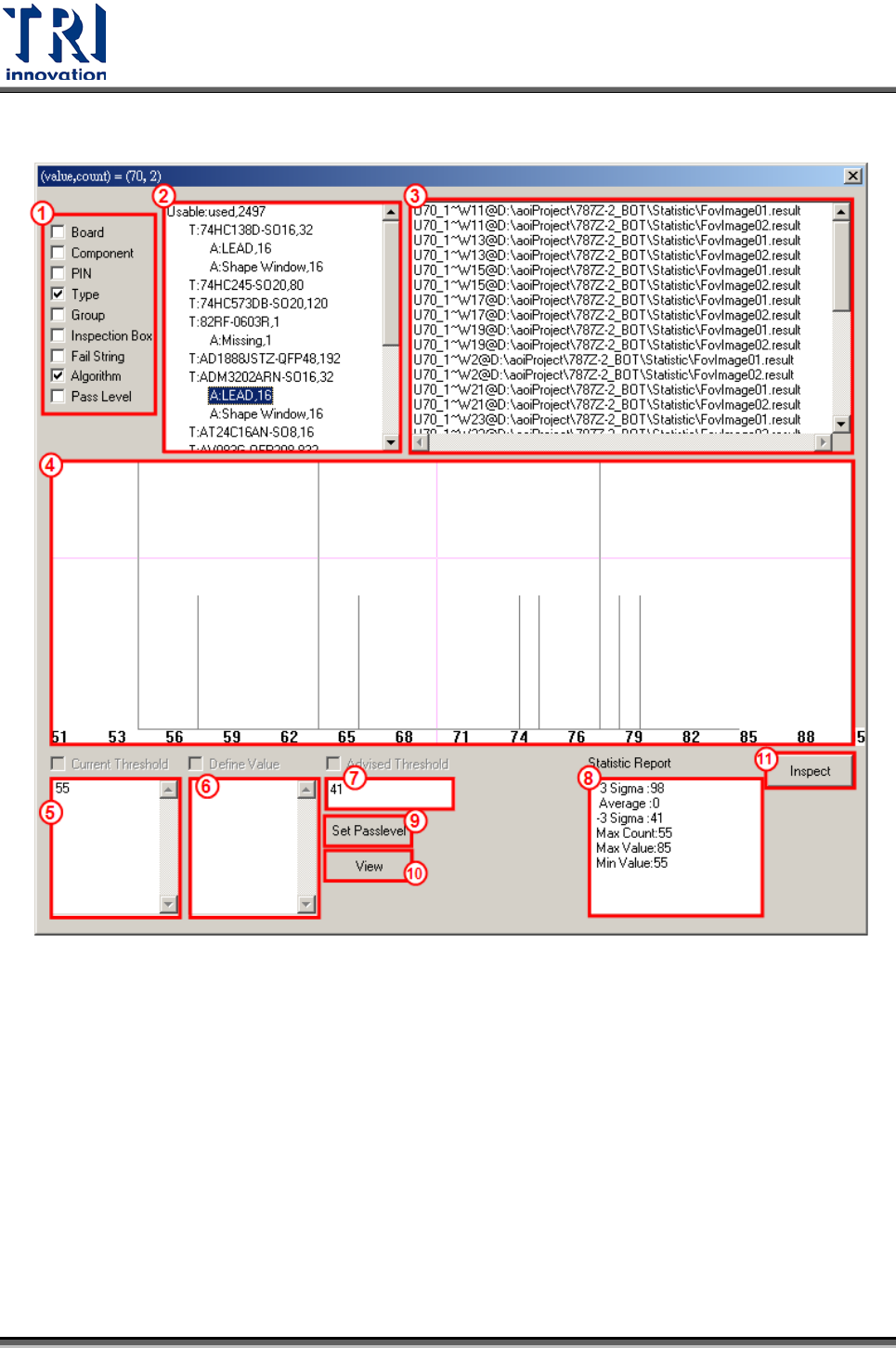

1. 分類選擇區
分類區
檢測窗表示區
統計圖區
門檻區
設定區
建議值表示區
統計值區
Set Passlevel 按鍵：把建議值設定到 Project 對應的分類下的檢測窗之中。
View 按鍵：查看檢測窗中的值與建議值相等的檢測窗。
Inspect 按鍵：執行[Inspect Fov Images]，並重新載入統計資料以重新查看。
功能說明
Step 1. 勾選[離線調整模式]，之後將電路板進板，選擇[工具]>[擷取 FOV 影像]以獲
取該片電路板的 FOV 影像。接著，換下一片電路板，再抓取其 FOV 影像。
重複這些步驟，直到所需要的電路板影像都完成取像為止。最後影像會儲存
在 Project 所在目錄底下的[FovImage]目錄下，其中一個子目錄儲存一整片
板子的 FOV 影像，擷取幾片板子的影像就會產生幾個子目錄，目錄名稱為一
組數字，用以代表掃描時的年月日時分秒。
Step 2. 在離線調整模式下檢測時，可以收集檢測資料。當影像收集完畢以後，執行
[檢測]>[檢測 FOV 影像]。檢測後的結果值存在 Project 目錄下面的[statistic]
目錄之下，其中的每一個檔案代表一片板子的檢測結果。
在關閉離線調整模式時，如果有 Step 2 所提到的檢測資料，則會顯示出統計對話框如
圖。依圖示範例由分類選擇區看出該範例是以 Type 與 Algorithm 進行分類。
分類區的最上面的[Usable:used,2497]表示目前有 2497 筆有效的檢測窗。而一個有效
的檢測窗被定義為，統計資料與 Project 都有該筆檢測窗。[Usable:used,2497]的子節
Test Research Inc.
TR7700 SII DL User Guide–Software 247
點為 Type 分類，如 T:74HC138D-SO16,32，其中的 T 代表元件型別，74HC138D-
SO16 為型別名稱，32 代表有效的檢測窗數量。T:74HC138D-SO16,32 的子節點為
Algorithm 分類，如 A:LEAD,16，其中的 A 代表 Algorithm，LEAD 為 Algorithm，16
為檢測窗數量。而使用者選擇了 Usable:used,2497 的子節點 T:74HC138D-SO16,32
下的節點 A:LEAD,16，其中的義意為要查看 74HC138D-SO16 這個型別的所有 LEAD
檢測窗的統計資料。
在檢測窗表示區中表示了在該分類下的所有檢測窗，任選一個檢測窗，將會跳到 Train
Dialog 下所對應的檢測窗。
統計圖區展示了該分類下所有檢測窗的統計圖，因為在分類選擇區中 PassLevel 未被
勾選，所以會依據 Algorithm 取得內定對應的結果值以進行統計。
門檻區表示目前 Project 對應該分類下所有的門檻值。經由點選該值可以切換顯示在
統計圖區之中。
設定區顯示使用者所設定的值，當使用者在統計圖區點選左鍵時，會把該對應值設定
到設定區之中，就跟門檻區一樣，經由點選該值可以切換顯示在統計圖區之中。
統計值區顯示了統計圖上的相關統計值。而且就跟門檻區一樣，經由點選該值可以切
換顯示在統計圖區之中。
建議值表示區，不論是點選門檻區、設定區還是統計值區，上面點選的值都會被設定
一份到建議值表示區。當使用者點選 Set Passlevel 或 View 時，都會依據該值進行操
作
3.7.32
設定傳至維修站的板號
供使用者更改多連板的各子板板號，如下圖所示，為四連板的情形。
