Test Research Inc.
248 TR7700 SII DL User Guide–Software

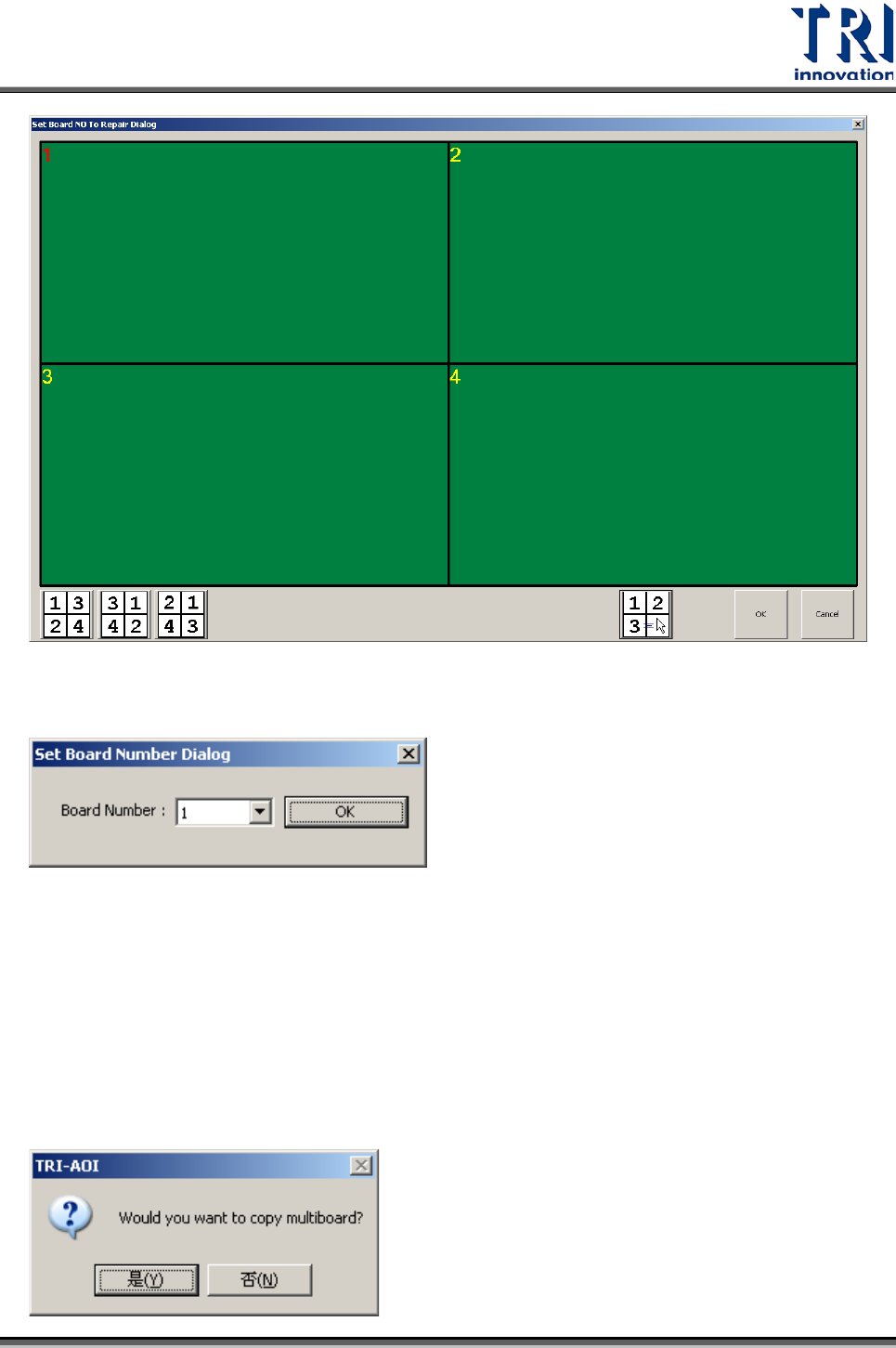

在四連板預覽圖內，左鍵點選欲更改板號的子板後，會跳出以下視窗供使用者修改其
板號。
3.7.33
多連板複製
在多連板中，將 1 號子板的檢測框設定及位置完全複製到其他子板上。當選擇此功能
後，會出現以下視窗。選擇[是]，則會進行複製動作；選擇[否]，則會取消複製動作。
備註：此功能僅能在[Train]視窗下使用。
Test Research Inc.
TR7700 SII DL User Guide–Software 249
3.7.34
連結目檢機
將檢測結果輸出至日立技研、 ASCENTEX、PANTRATEQ 或 CLARIFER 目檢機。
3.7.35
使用預檢條碼功能
根據預先匯入的檔案，系統可在讀取待測板條碼後，自動決定待測板是否需要檢測。
3.7.36
MES 相關功能
此為客製化功能。
3.7.37
產生 ASTEEL FLASH 測試涵蓋率報表
此為客製化功能。
3.7.38
測試結果報告
勾選[Utilities/ Test Result Report]，且必需設定為[Link to Repair]才可啟動。
在勾選此功能後，會跳出選擇路徑的對話框，設定後系統會將
[P_barcodeDateTime.dat]檔案存在此路徑中。
產生格式如下：
/*B
BDT:testDemo Model Name
OPT:NONE 程式開啟用戶
SNR:9：20081212162126 序列號
TTD:01. 01. 2009 測試日期
Test Research Inc.
250 TR7700 SII DL User Guide–Software
TTS:16:21:26 測試開始時間
TTE:16:21:30 測試結束時間
LOT: 1 批號
TAR:SE 測試設備序號(可自定義)
TMA:Zollner 工廠代號(可自定義)
FAILED 單板測試狀態
C285_1 不良元件名稱
0603 元件種類/料號
LEADFAIL 不良項目
##
欄位資料的設定。
• 測試設備序號(可自定義)–登錄檔參數為 AOIMachineID
• 工廠代號(可自定義)–登錄檔參數為 Companyname
• 程式開啟用戶–如有使用 User Login 功能，則為 user name，若沒有則預設為
NONE。
3.7.39
品質確認
本選項配合軟體中其他功能開啟後，可以收集檢測時的不良影像，在未來程式進行參
數微調時，就可重覆檢測這些儲存的影像，可依據檢查的結果檢視參數的設定是否正
確。各選項功能的說明及步驟如下：
