250 TR7700 SII DL User Guide–Software
TTS:16:21:26 測試開始時間
TTE:16:21:30 測試結束時間
LOT: 1 批號
TAR:SE 測試設備序號(可自定義)
TMA:Zollner 工廠代號(可自定義)
FAILED 單板測試狀態
C285_1 不良元件名稱
0603 元件種類/料號
LEADFAIL 不良項目
##
欄位資料的設定。
• 測試設備序號(可自定義)–登錄檔參數為 AOIMachineID
• 工廠代號(可自定義)–登錄檔參數為 Companyname
• 程式開啟用戶–如有使用 User Login 功能，則為 user name，若沒有則預設為
NONE。
3.7.39
品質確認
本選項配合軟體中其他功能開啟後，可以收集檢測時的不良影像，在未來程式進行參
數微調時，就可重覆檢測這些儲存的影像，可依據檢查的結果檢視參數的設定是否正
確。各選項功能的說明及步驟如下：
Test Research Inc.
TR7700 SII DL User Guide–Software 251
Step 1. 設定 AOI 機台部份參數：
選擇[參數]>[使用者模式]>[連結維修站]。
勾選[工具]>[品質確認]>[啟動]。
選擇[工具]>[品質確認]>[設定]，並指定不良影像資料夾路徑。
Step 2. 設定維修站電腦部份參數：

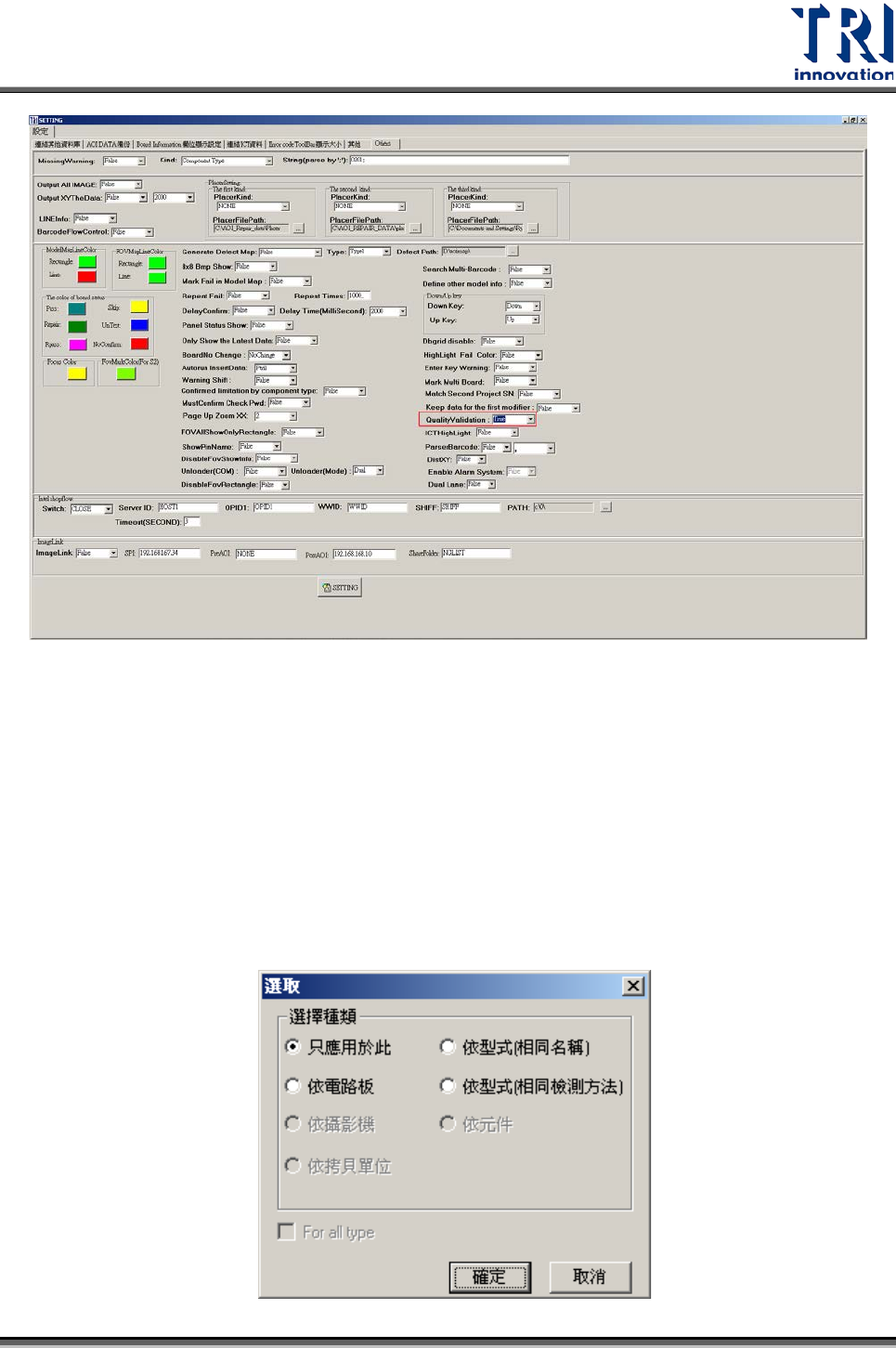

設定維修站主程式中的[設定]>[Others]>[Quality Validation]為[True]，如下圖所示。
Test Research Inc.
252 TR7700 SII DL User Guide–Software

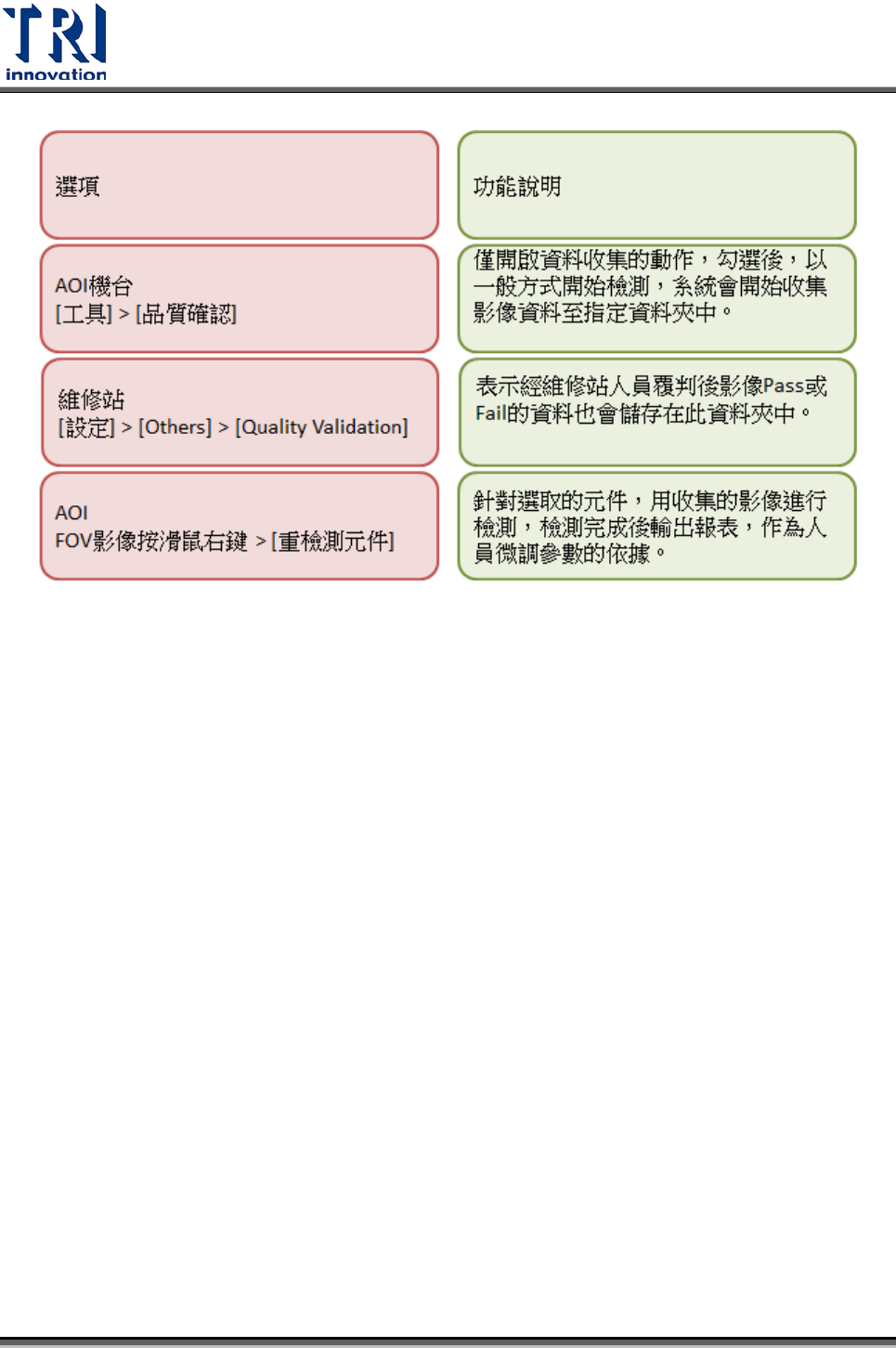

Step 3. 選取元件，並啟動功能。使用者可以在[Train]模式下，直接選取 FOV 上的元
件，或是在[工具]>[檢測框操作]視窗下啟動此功能。(其差異在於篩選元件的
數量不同。)
直接在影像上選取元件
1. 將要重新檢測的元件在影像上選取後(可單選或是多選元件)，點擊滑鼠右
鍵，選取[重檢測元件]>[執行]。
2. 點擊後會出現如下圖的對話框，使用者可以根據所需的條件做選取。
