Test Research Inc.
TR7700 SII DL User Guide–Software 255
3.7.40
聯集 ICT 測試結果作為 AOI 的最終測試結果
TRAOI 版本: Ver 3.6 2009/4/2 以後的版本
將 ICT 的測試結果傳給 AOI，AOI 在測試完成後，如果兩者都是[PASS]，就會把待測
板分流到 PASS 的部份，否則就是不良。ICT 會提供使用者設定[*.dcl]檔案在 AOI 機
台主電腦中擺放的位置 (預設值為[C:\\AOI\\ICT])。
PASS[barcode].dcl 檔案表示 ICT 測試為 PASS，FAIL[barcode].dcl 表示 ICT 測試為
FAIL。
前端 ICT 在條碼輸出格式部份，只能將[*.dcl]檔名輸出設定單純設為條碼
號，不帶有其他特殊字串。
此功能在檢測完成後去做確認動作，如果有相關的[*.dcl]檔案，就會將[*.dcl]檔刪除。
Test Research Inc.
256 TR7700 SII DL User Guide–Software
1. 啟動[Utilities/ Union ICT Result As AOI Result]

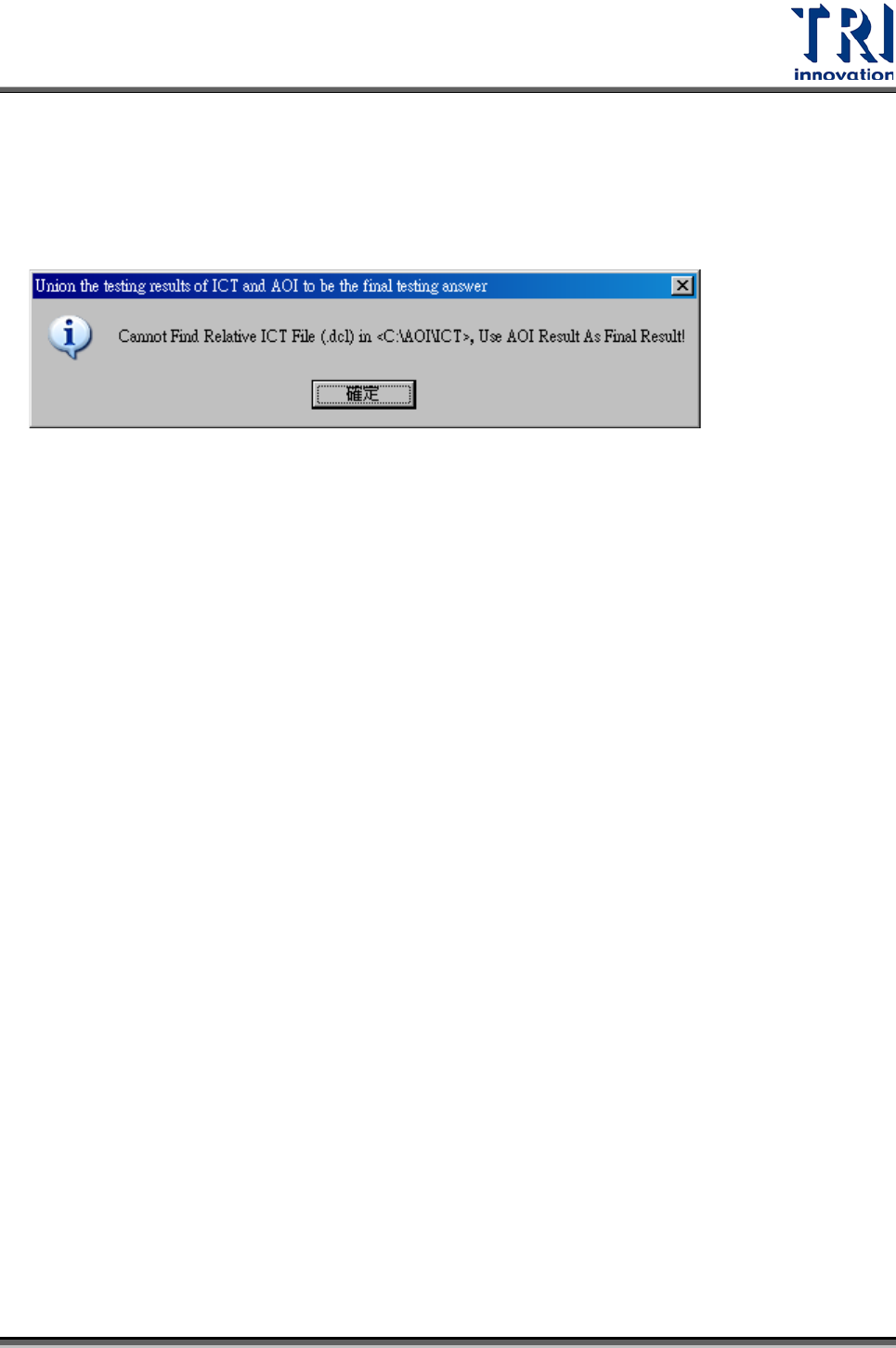

2. 在檢測完成後，確認 ICT 資料夾(預設為[C:\\AOI\\ICT)，若找不到該條碼的相關
[*.dcl]檔案，就會顯示下列警示訊息，以 AOI 檢測的結果為依據。
3.7.41
將條碼檔案輸出給 ICT
1. TRAOI 版本: Ver 3.6 2009/5/12 以後的版本
AOI 將條碼輸出到檔案[barcode.barcode]，供 ICT 讀取，ICT 會負責刪除該檔案。
[barcode.barcode]內容第一行為檢測結果 PASS 或 FAIL，接下來的行數為 AOI 所讀
到的條碼，如果是多個條碼，則會用[\r\n]做分隔。
客戶可以選擇 <分隔字元 Separator> 和 <條碼索引 Token Index>取得希望的條碼
舉例說明：
條碼為 SNUPCB090226118,P544150-001-99,V1007752,1T006,9D0918,Q20
分隔字元為逗號 (,)，條碼索引為 1，則[barcode.barcode]所輸出的為
SNUPCB090226118。
分隔字元為逗號 (,)，條碼索引為 3，則 barcode.barcode 所輸出的為 V1007752。

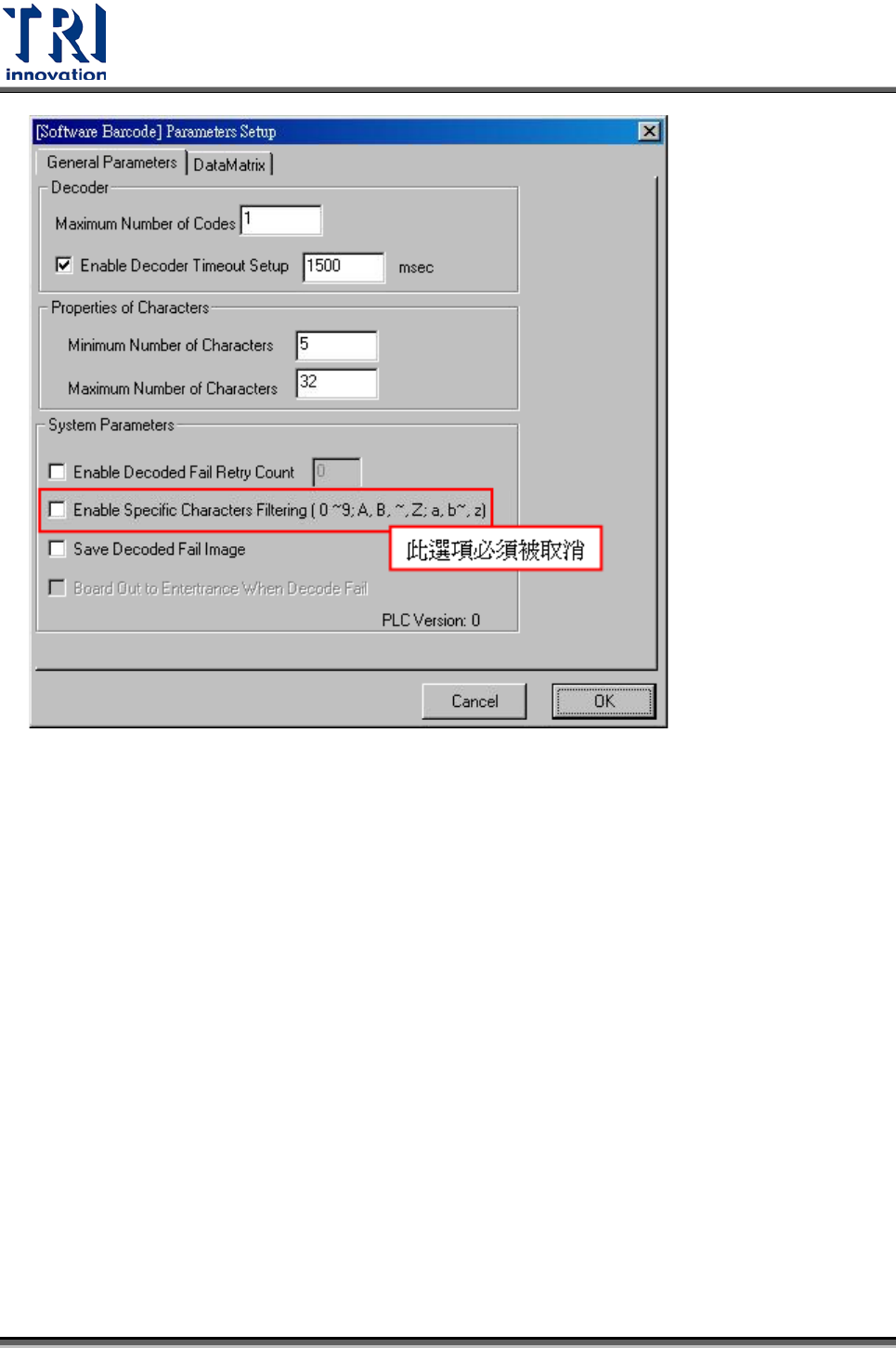

軟體條碼設定
Test Research Inc.
TR7700 SII DL User Guide–Software 257
檢測完成所顯示的畫面，以及丟給 RS 的條碼內容，均為不會做分割處理。
