Test Research Inc.
258 TR7700 SII DL User Guide–Software
使用說明

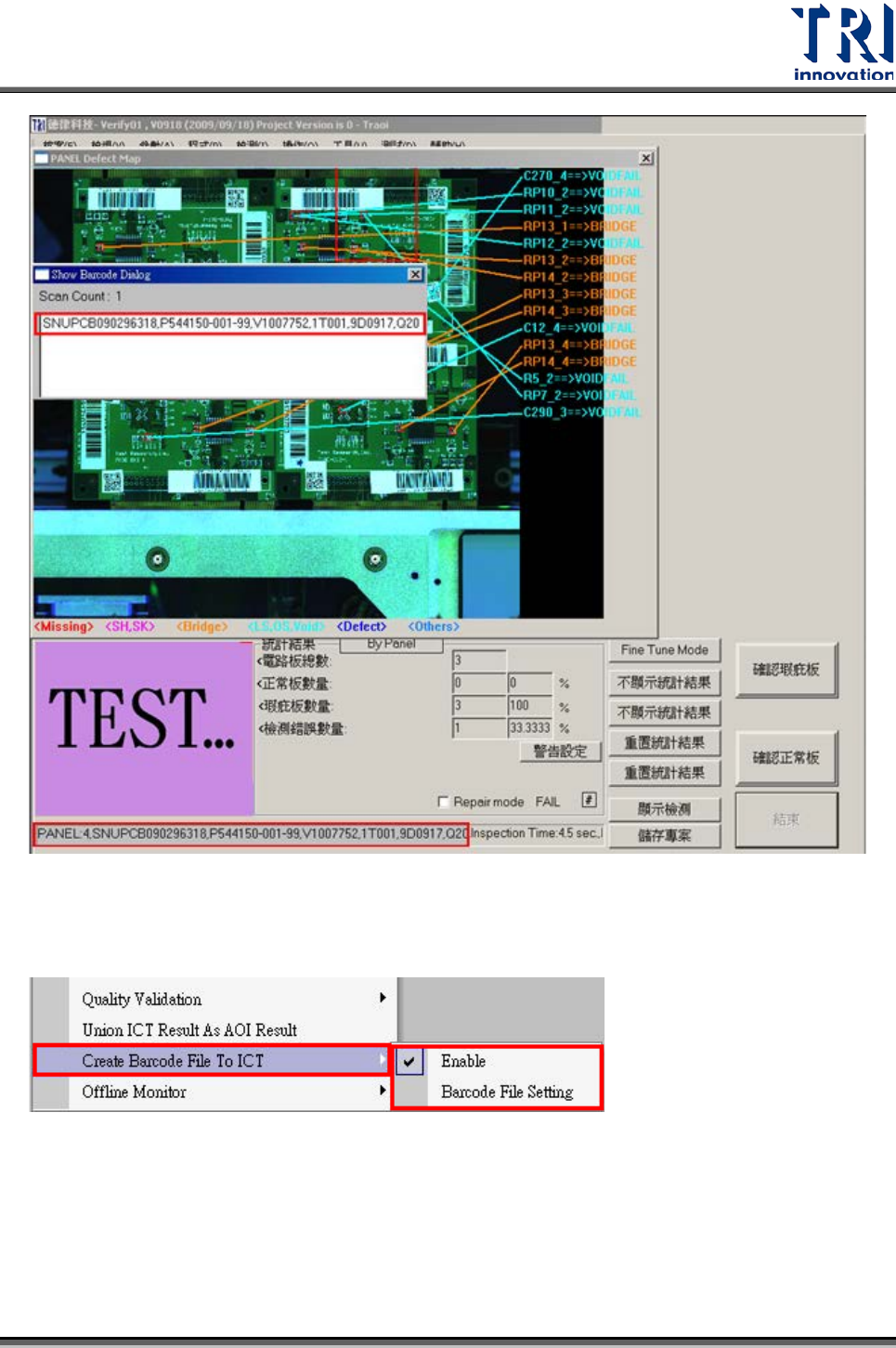

Step 1. 啟動 [Utilities/ Create Barcode File To ICT]
Step 2. 啟動 [Utilities/ Barcode File Setting] 設定 Barcode 檔(barcode.barcode)。
Test Research Inc.
TR7700 SII DL User Guide–Software 259

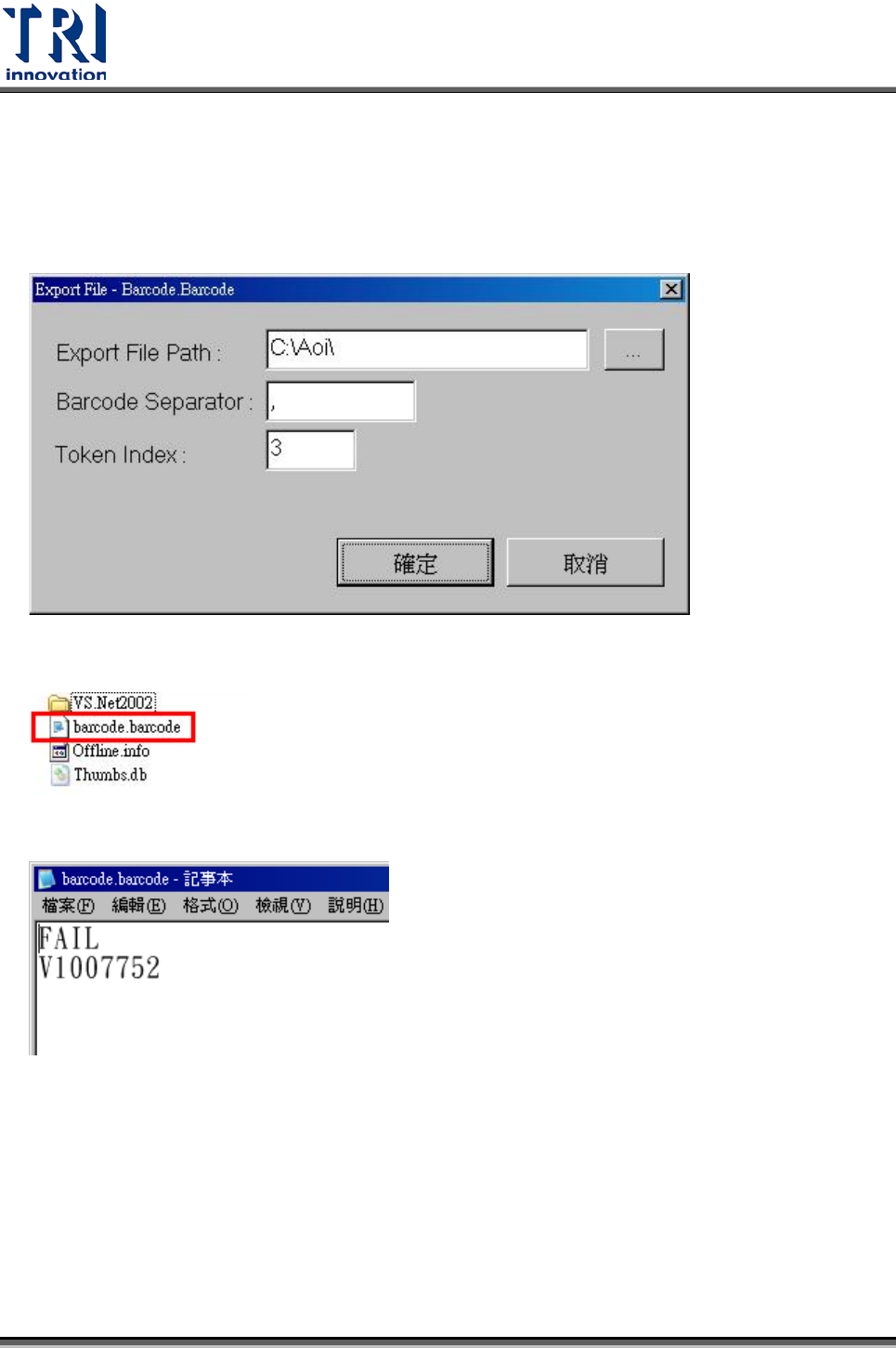

存放位置預設值為[C:\AOI]
條碼的分割字元，預設值為[,](逗號)。
選擇的條碼索引，預設值為 1。
[barcode.barcode]檔案會在檢測完成後產生。
資料內容如下
TRAOI 版本: Ver 3.8 以後的版本
AOI 機台傳送檔案可讓[Spea ICT]可以讀取。
因為 Spea ICT 為 DOS 環境，所以須進行以下設定。
• AOI 主程式輸出的檔案名稱需要控制在 8.3 的長度內(檔名 8 碼，附檔名 3 碼)。
Test Research Inc.
260 TR7700 SII DL User Guide–Software
• 檔名命名原則為使用第一個條碼，條碼靠右對齊，不足的補零。(舉例說明，讀
入的條碼=56700001 = 000056700.001
• 使用者可以選擇檔案的存放路徑
• 檔案內容為每個單板的檢測結果，0 表示 FAIL，1 表示 PASS 或 SKIP。
使用說明
Step 1. 啟動[Utilities/ Create Barcode File To ICT]，選擇[Enable]和[TechniSat]啟動
該功能。
選擇[Barcode File Setting]，設定檔案存放路徑。
檔案產生如下。
