Test Research Inc. 268 TR 7700 S II DL Us er Gui de – Software 9. 開啟成功後，使用者將可以進行 Offline Fine T une 。 Max Fai l Board Count 和 Max Fail Image Count 數量，會影響 Offline 機台看到的檢測分數和 I nline 機台實際檢測分數的一致性。 3.7.43 輸出條碼檔案 此功能的目的在於將每日…
Test Research Inc.
TR7700 SII DL User Guide–Software 267

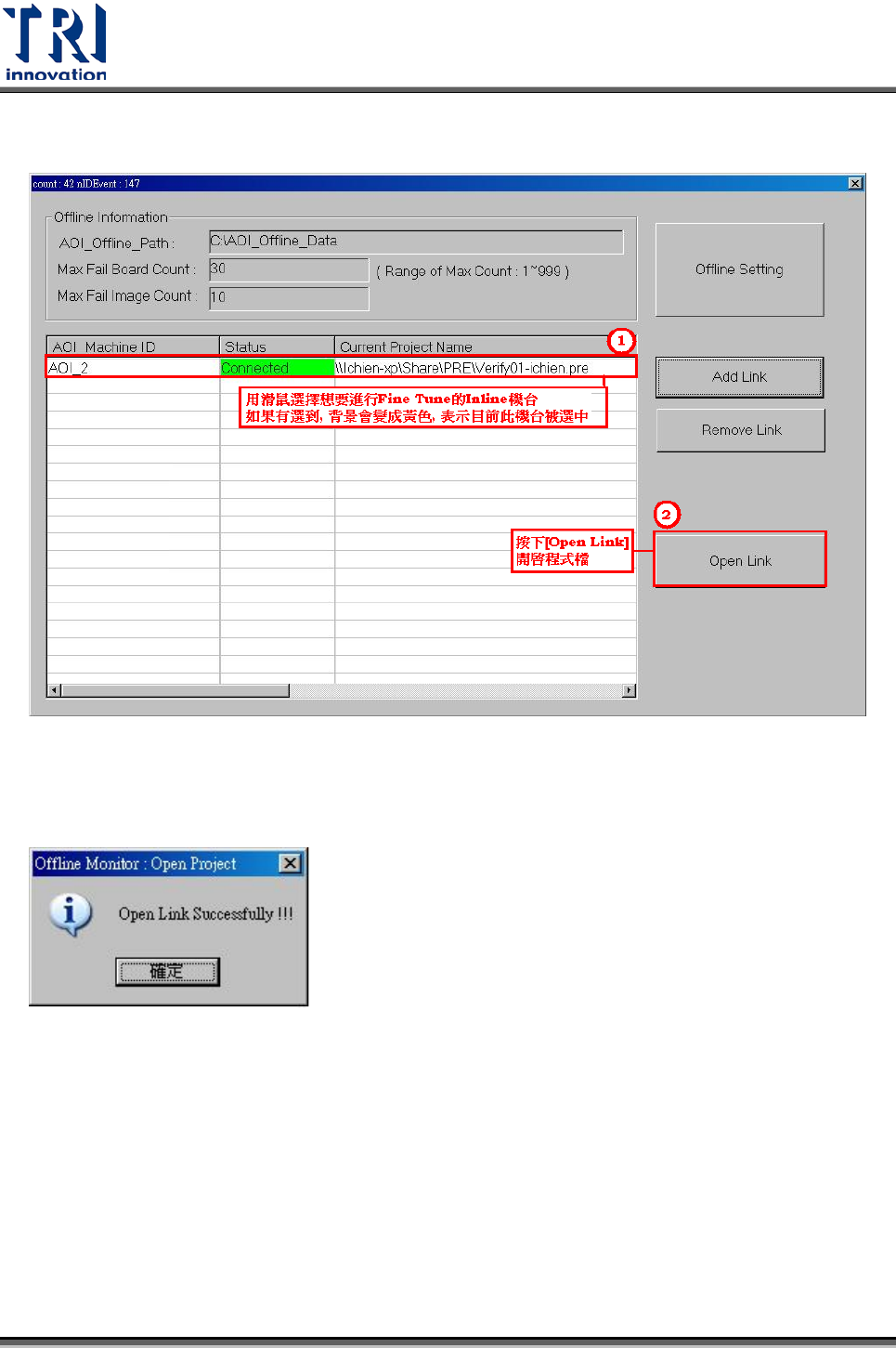

7. 選擇想要進行 Fine Tune 的 Inline 機台。
8. 開啟成功會顯示下列訊息
Test Research Inc.
268 TR7700 SII DL User Guide–Software
9. 開啟成功後，使用者將可以進行 Offline Fine Tune。
Max Fail Board Count 和 Max Fail Image Count 數量，會影響 Offline
機台看到的檢測分數和 Inline 機台實際檢測分數的一致性。
3.7.43
輸出條碼檔案
此功能的目的在於將每日的條碼檔案輸出。選擇[工具]>[輸出條碼檔案]>[啟動]來開啟
此功能，並使用[工具]>[輸出條碼檔案]>[選擇資料夾]來設定路徑。
3.7.44
檢查條碼格式
此功能的目的在於是利用條碼檢查機制來控制機台檢測狀況，意即當條碼格式不符合
設定時，機台將停止檢測。使用此功能時需先將[參數]>[系統]>[當條碼發生錯誤時停
機]。使用方法如下：
(1) 選擇[工具]>[檢查條碼格式]>[啟動]。

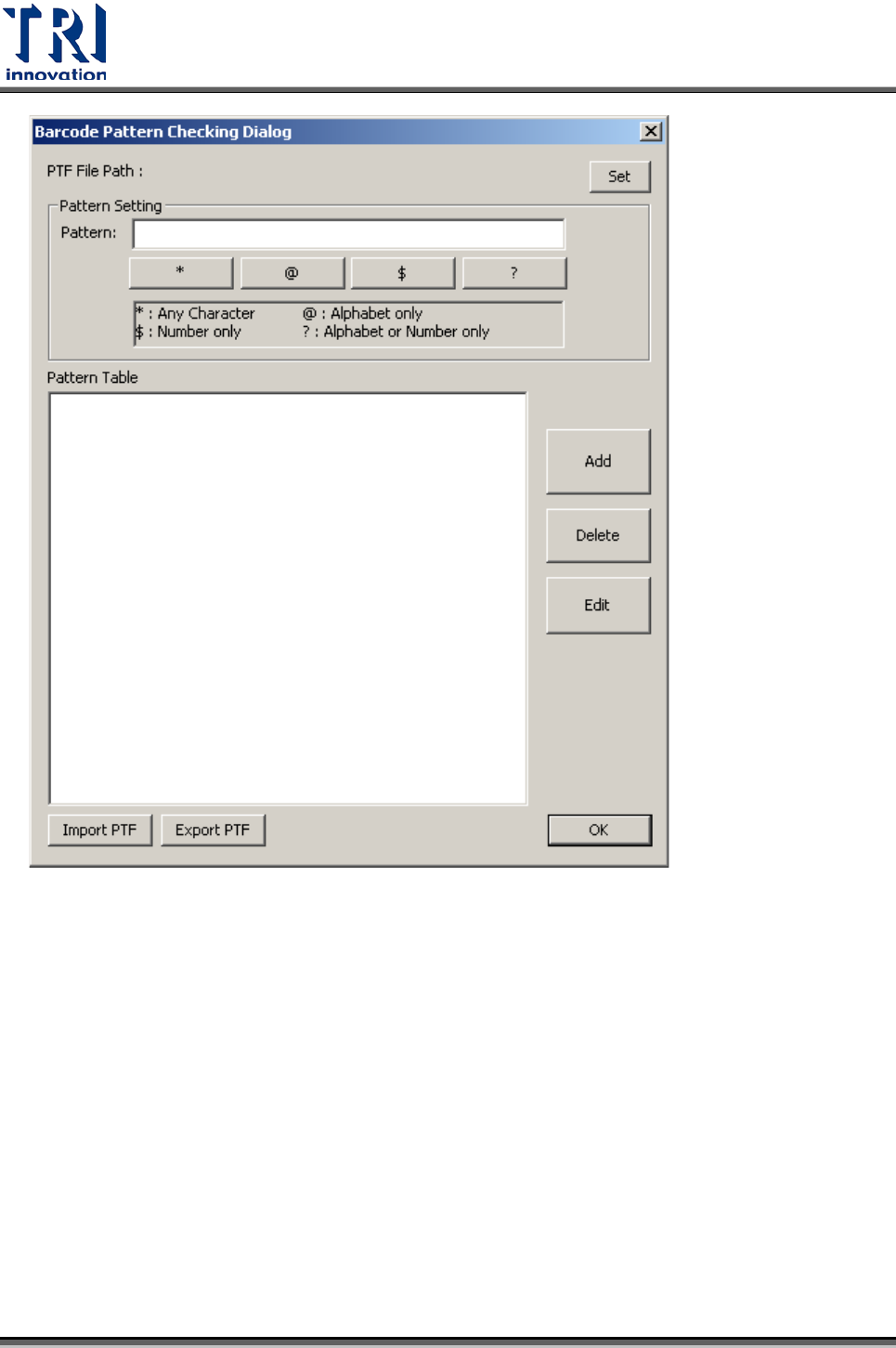

(2) 選擇[工具]>[檢查條碼格式]>[設定]。點選之後，會出現以下視窗。
Test Research Inc.
TR7700 SII DL User Guide–Software 269
PFT File Path
：顯示目前此專案檔所搭配的 PTF 檔名。
Set
：設定目前此專案檔所要搭配的 PTF 檔。
Pattern Setting
：輸入想要檢測的條碼格式。
Add
：將建好的條碼檢查格式加入 Pattern Table。
Delete
：將 Pattern Table 內所選擇的條碼格式刪除。
Edit
：將 Pattern Table 內所選擇的格式進行編修, 點選後會出現以下視窗。
