Test Research Inc. 274 TR 7700 S II DL Us er Gui de – Software
Test Research Inc.
TR7700 SII DL User Guide–Software 273
(4) 填滿所有空格資料(註 1，2，3)。
(5) 按下[Start]。
註 1: Numbers 欄位為 Group series 的數目，會自動更新，可依使用者需求微
調。如果手動輸入值為 3，表示 DOT 板只打最下面 3 行元件；如果手動輸入
值為 6，表示 DOT 板只打最下面 6 行元件，由下往上執行行數。
註 2: Repeat 欄位上限為 8，可依使用者需求微調。DOT 板同行由同一個機頭
打元件，機頭每次打四個元件，一行打 32 個元件，則需要打 8 次。手動輸入
值如果為 5，表示自動計算左邊第一個元件到第二十個元件。
註 3: Numbers、Repeat 欄位請用小箭頭微調數值。如要直接更改，記得輸入
完後按 Enter 鍵確認。
3. 檢測：
(1) 當檢測結束後，在 project 路徑下會產生 20110325171931_CpK Report.txt
與 AllData_CpK.txt 兩個檔案，前者為統計資料輸出，檔名前方為檢測時間，
後者為每個元件的檢測結果輸出。請注意，檢測為 fail 的元件資料不會輸出，
資料小於一筆時不輸出統計資料。
(2) AllData_CpK輸出欄位分別為：元件名稱、分數、offset X、offset Y、Theta
(3) CpK Report 輸出格式: 輸出全部與個別統計資料，統計資料輸出單位為 um。

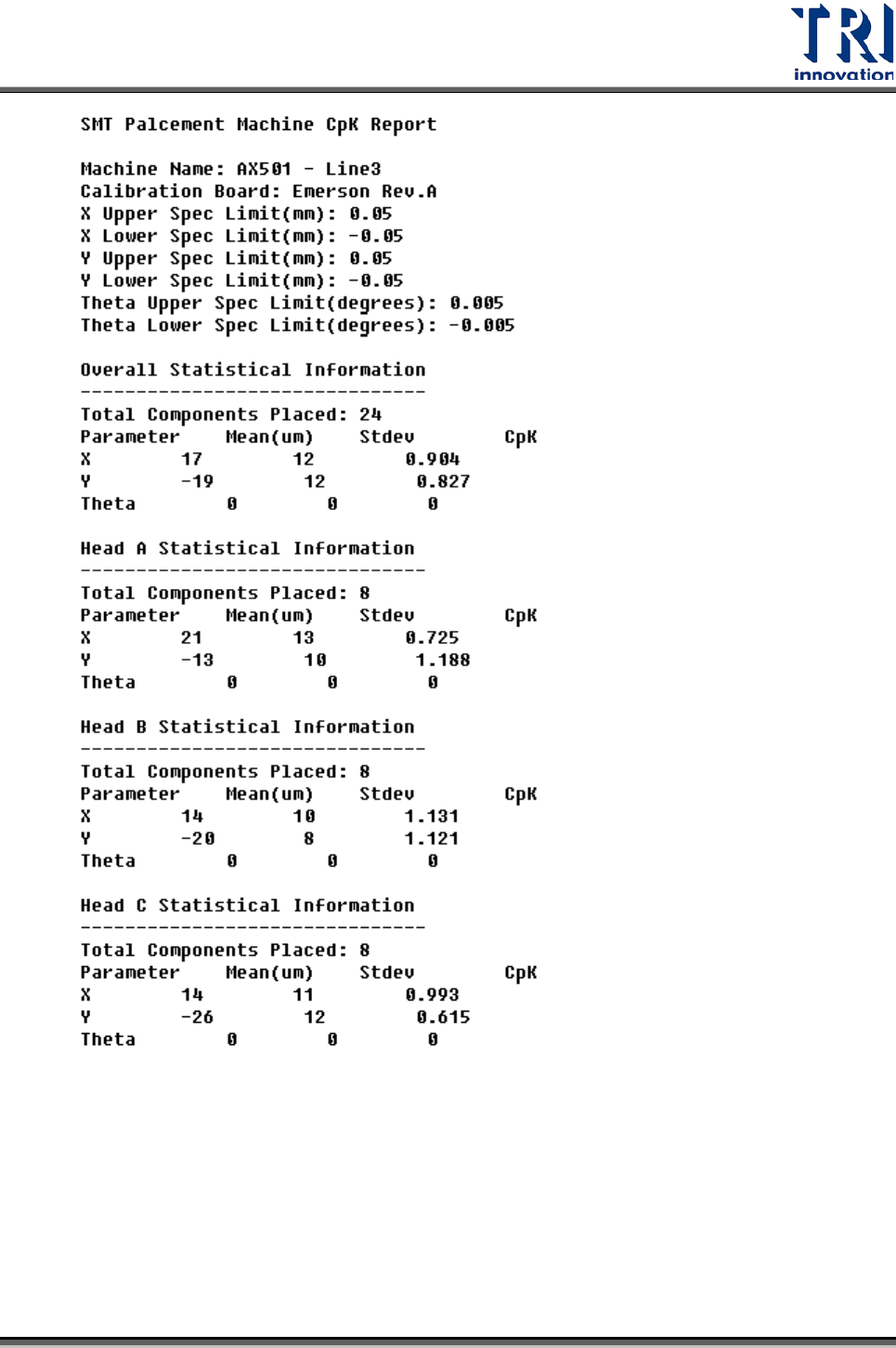

(4) 所輸出的報告如下圖所示：
Test Research Inc.
274 TR7700 SII DL User Guide–Software
Test Research Inc.
TR7700 SII DL User Guide–Software 275
3.8
測試
3.8.1
I/O 測試

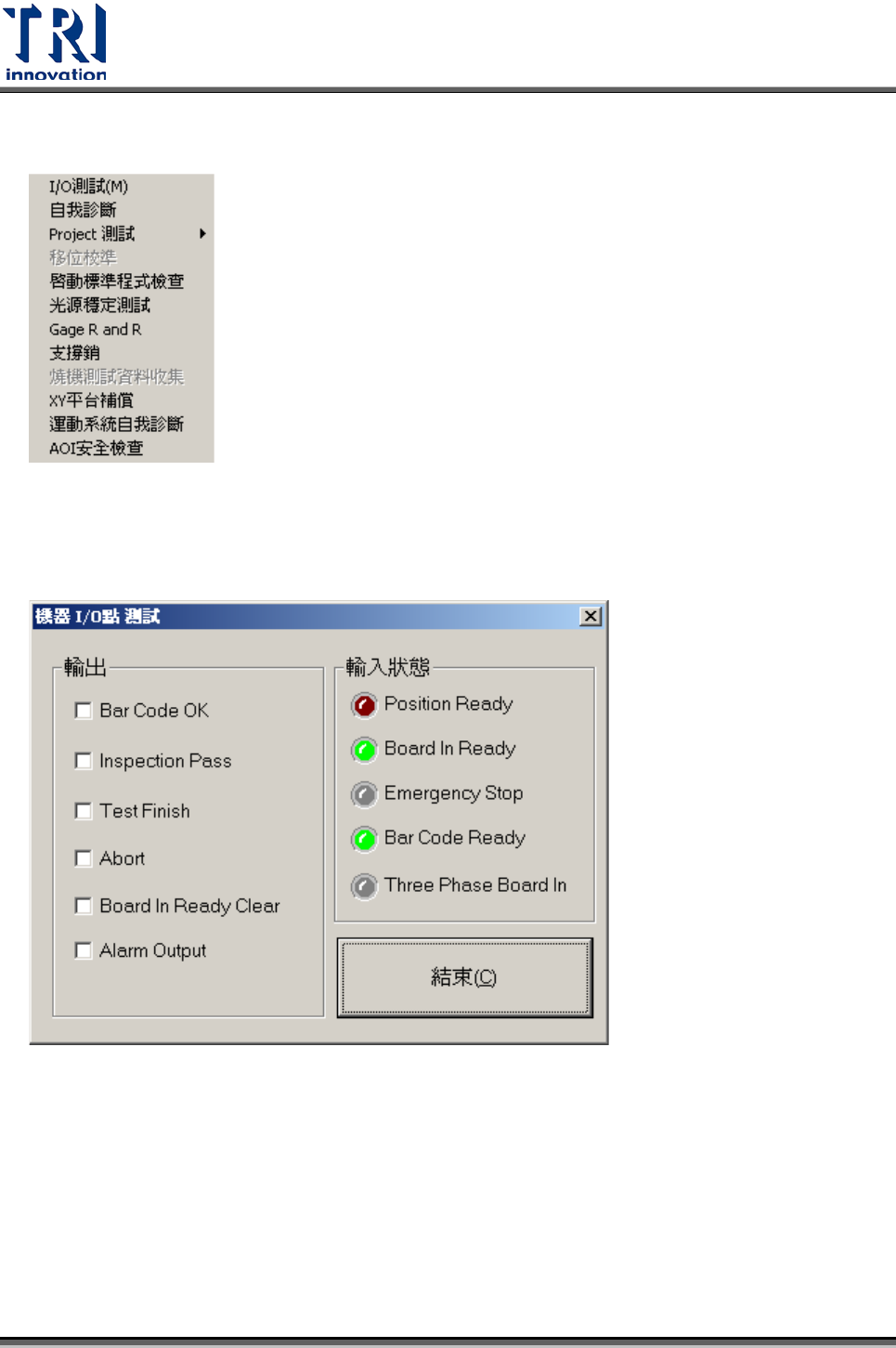

檢視 PLC 的輸入狀態，亦可勾選測試電腦輸出狀態。
輸出區
：可進行電腦輸出訊息至 PLC 動作測試。
輸入狀態區
：顯示 PLC 輸入狀態。亮起綠燈表示輸入的訊號正常，紅燈表示異常。
3.8.2
自我測試
可進行多項系統自我測試，如下圖所示。另外，各區的說明將詳述於下。
