Test Research Inc.
TR7700 SII DL User Guide–Software 277

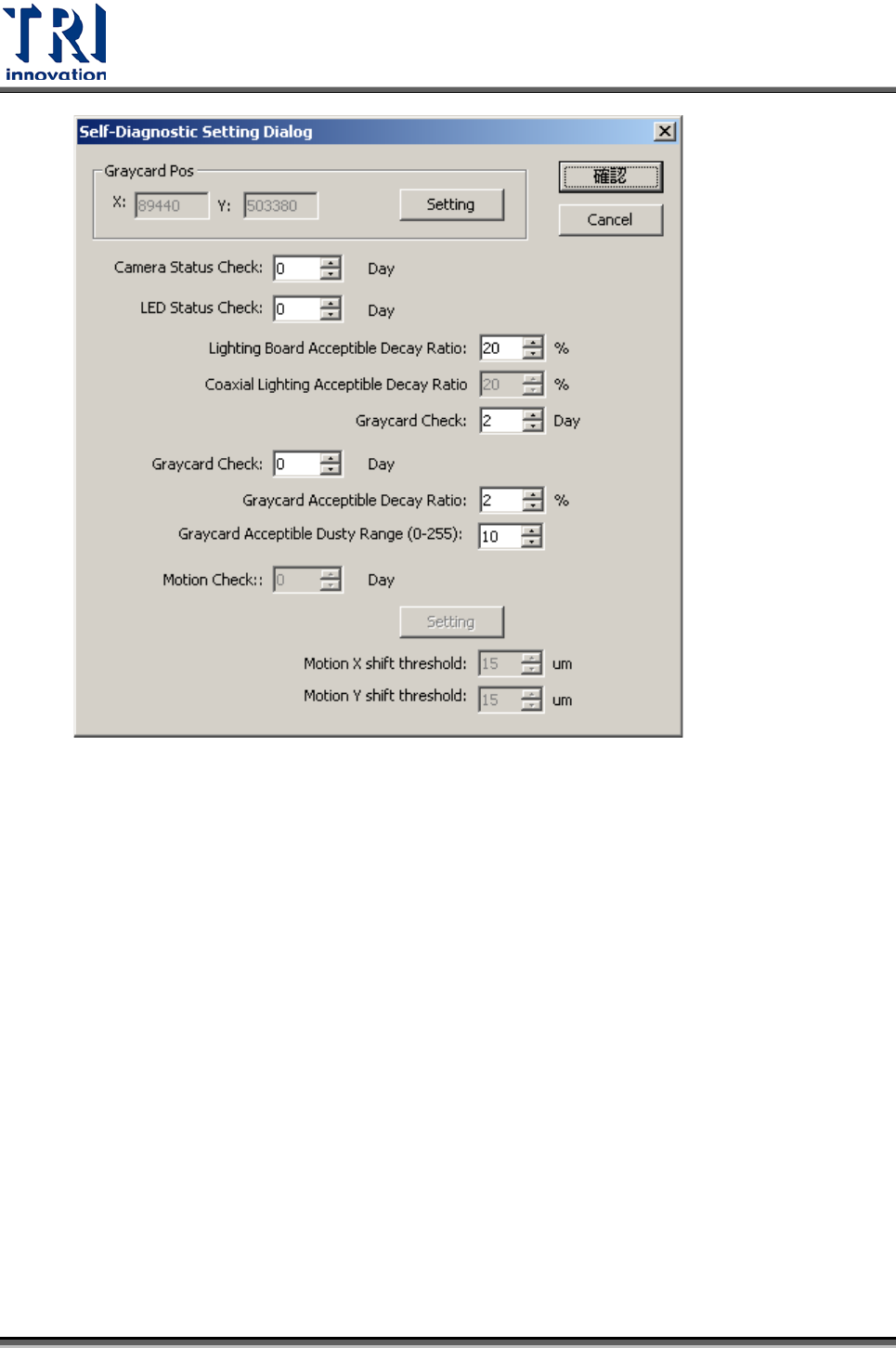

功能說明：
(1)
灰卡位置(Graycard Pos)
：顯示目前灰卡位置(XY 座標)，無法直接由此對
話盒設定，若要更改請按下 Setting 將開啟 Camera Alignment 對話盒進行
灰卡位置的設定。
(2)
攝影機檢驗設定(Camera Status Check)
：目前僅能設定檢驗的頻率，若要
每次都進行檢驗，請設為 0。
(3)
光源檢驗設定(LED Status Check)
：目前可設定檢驗頻率、光盤可接受的
衰減率、同軸可接受的衰減率與觸發取像的穩定度。光源檢驗所需的時間
較長且衰減通常為較長時間檢驗頻率可以放的較寬。
(4)
灰卡檢驗設定(Greycard Check)
：目前可設定檢驗頻率、可接受的衰減率
與可接受的污點範圍。舊的 Kodak 灰卡污損可接受範圍為 15，新灰卡為
10。由於灰卡是所有光學系統檢驗的標準尺，且檢驗所需時間也相當短，
建議至少每天進行一次的驗証，且可接受的衰減率不超過 3 為佳。
(5)
機構移動檢驗設定(Mostion Check)
：機構移動能力的檢驗必需先進行影像
的訓練，若從未進行該項設定請按下 Motion 區中的 Setting 鈕將將開啟
Test Research Inc.
278 TR7700 SII DL User Guide–Software
Motion Alignment Mark Setup Dialog 進行操作。
5.
關閉
：關閉本視窗。
3.8.3
PROJECT 測試
選擇[Project 測試]>[Project Count 測試]，可針對開啟的程式進行檢測框之連結結構測
試，若程式出現問題系統會詢問是否修復程式。

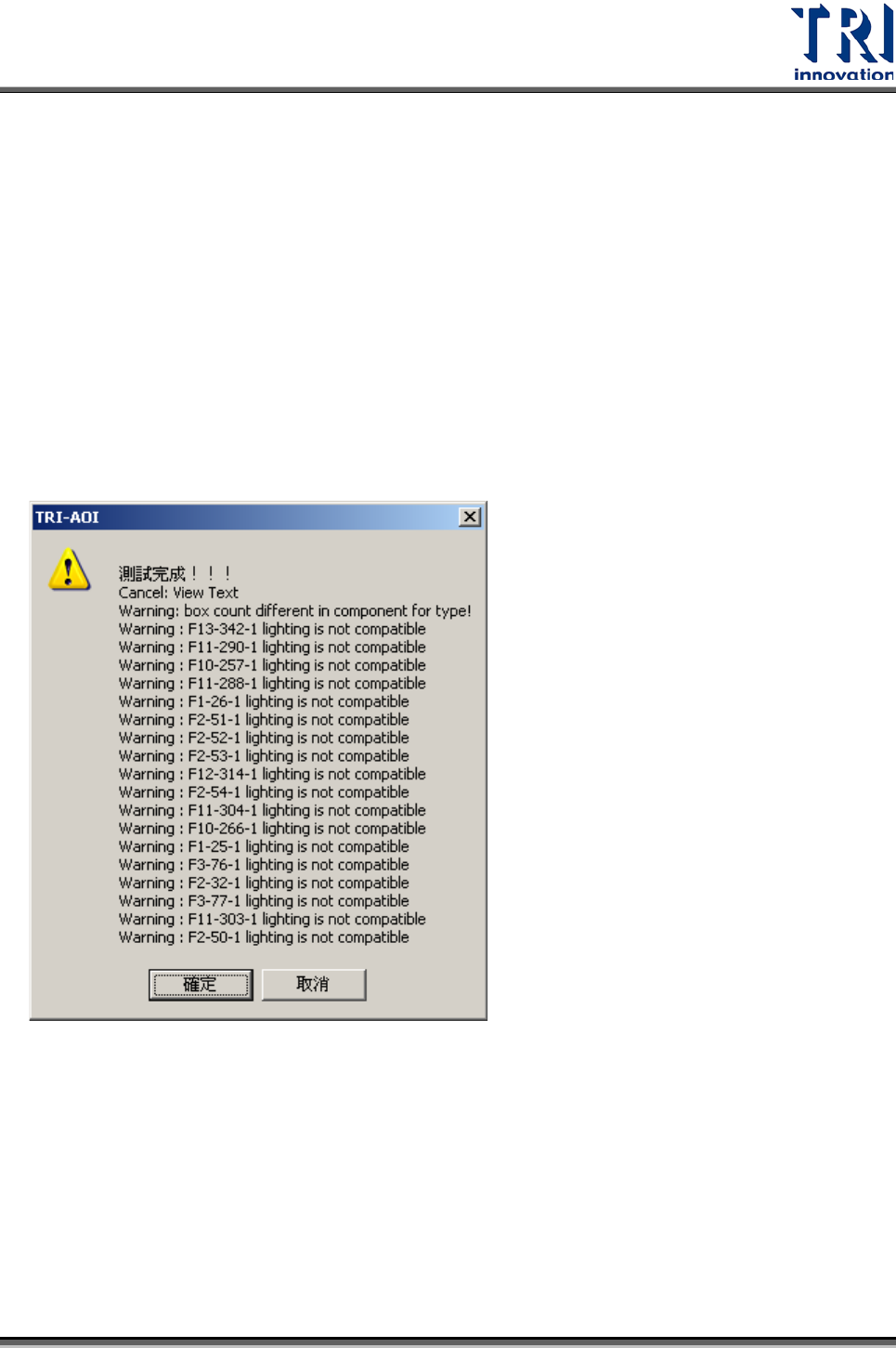

在[Train]視窗下執行本測試，系統會進行 FOV 燈光配置的測試，若 FOV 中存在沒有
配置在正確燈光的元件時，會顯示出警告訊息，如下圖所示。

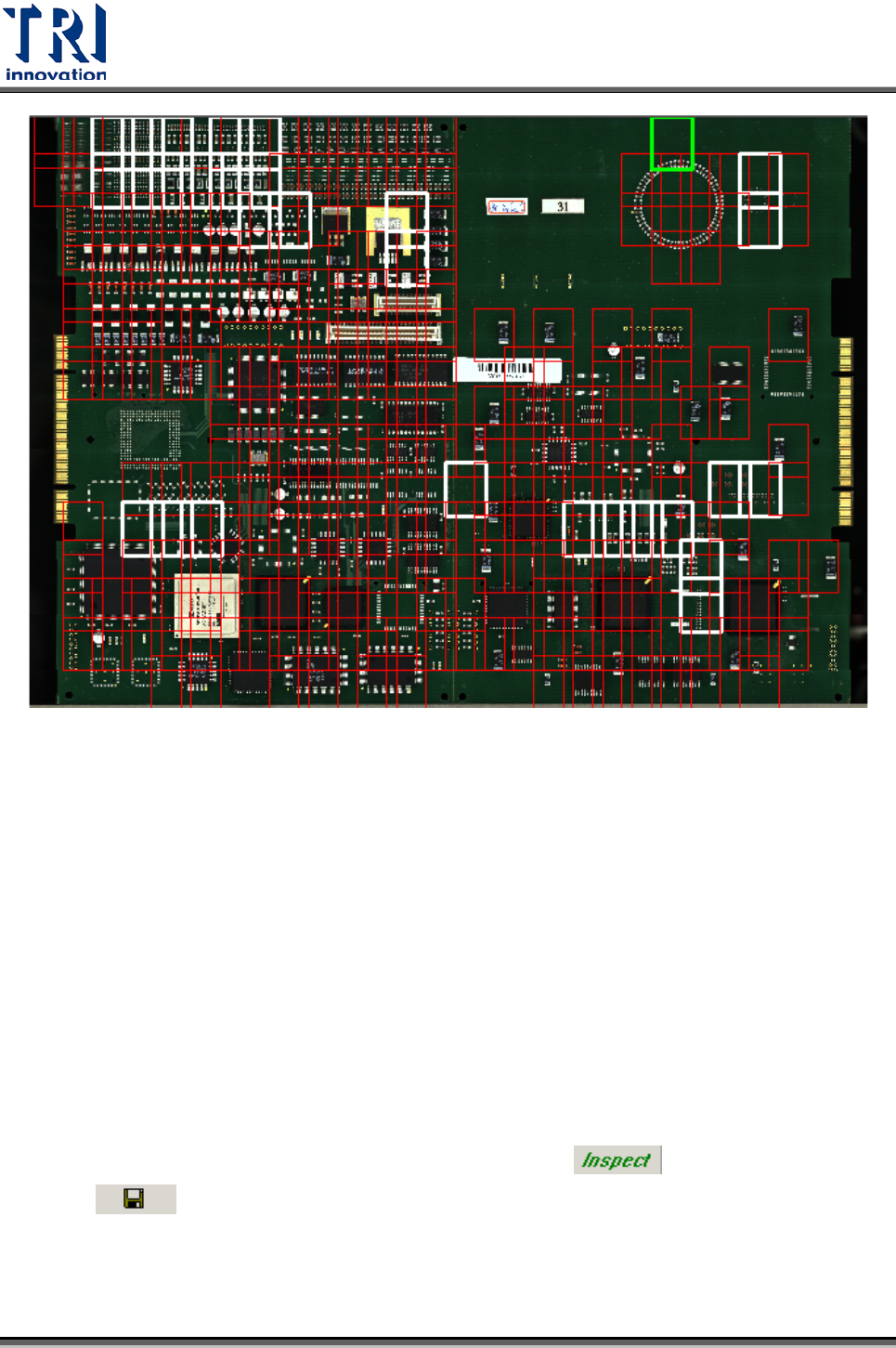

另外，會在大圖影像中以白色標示出檢測框位置，如下圖所示。
Test Research Inc.
TR7700 SII DL User Guide–Software 279
3.8.4
位移校準
測試在本機台中，對於基準點座標位置的一致性。在特殊狀況下才需要使用。要使用
本功能，須在註冊檔中將[CrossMotionAlignment]設定為[1]。
3.8.5
啟動標準程式檢查
此功能的目的在於比較開啟專案與標準專案的差異。欲使用此功能，需先將註冊表
[EnableStdPrjCheck]設為[1]。當此功能勾選後，所有專案皆會啟動此功能, 重開程式
不必再重新勾選。
當功能開啟後，系統會在(1)載入專案成功後(2)按下檢測 按鈕後或(3)按下儲
存專案 按鈕後。當比對完後，會跳出如下的對話視窗。若與標準專案不符合
的條件，將標示於括弧內，並以紅色標註不同的地方。
