3.8.6
光源穩定測試
可輸出指定區塊範圍內的平均灰階值。
參數說明如下：
Output
：報表輸出檔案名稱。
Loop
：測試次數。
Block size
：測試區塊的大小(單位 pixel)。
Check Position
：灰卡的位置。
-
Show Motion
：開啟 motion 工具可移動 camera 位置。
-
Card Pos
：直接使用註冊表中灰卡位置取代。
Home Position
：Home 點的位置，若不做 Move to home 的動作則可不設定。
Move to home position
：是否每次測試都會回 home 再移到灰卡。
Move delay
：每次回 home 後停止多少 mSec。
Run
：執行測試。
Save Setting
：儲存測試設定。
Close
：關閉視窗。
Test Research Inc.
282 TR7700 SII DL User Guide–Software
3.8.7
GAGE R AND R
用來測試機台的重覆性與再現性。使用方法如下：
1. 選擇[工具]>[啟動檢測資料收集]，並在視窗內的 Item 區內，至少勾選 X、Y、T、
Color、Gray 其中一筆資料，輸入完 Test Count 和設定完其他參數後，按下 Start
進行測試。如使用校正板為檢測件，請勾選 Dot 模式 。
2. 當檢測完成後，會在 project 目錄下產生一個 xxxxxxxxAllXXXXX.txt 檔案。All 前
面為西元日期，後面為 XYTCK，依選擇的輸出資料變化。C 代表 Color、K 代表
Gray。

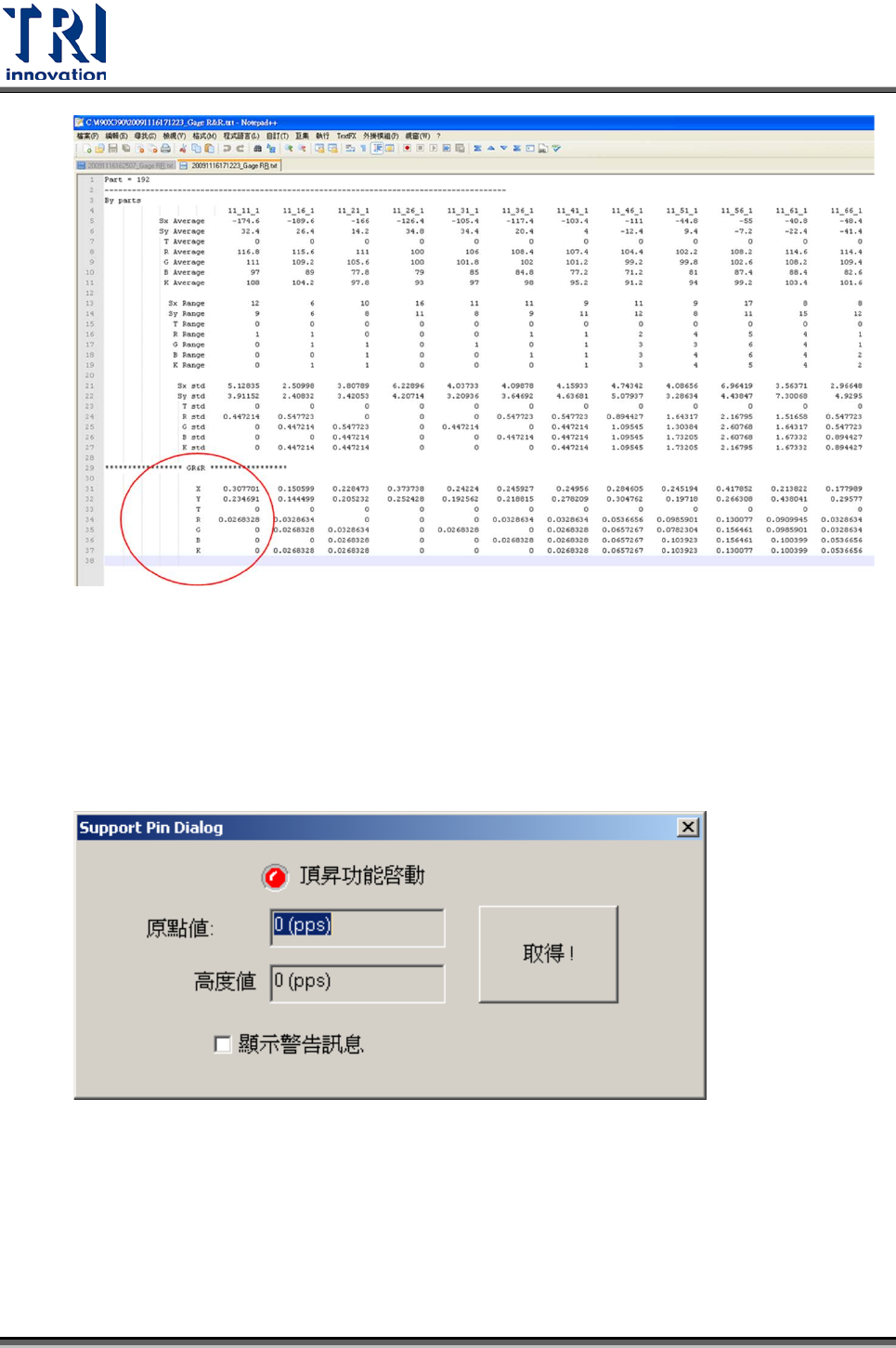

3. 選擇[測試]>[Gage R and R]，會出現以下視窗。設定 XY 與 RGB Tolerance 後，
按下 OK，會跳出 OpenFile 的對話框。
4. 請自行選取第二步驟中所產生之 txt 檔，之後會於 Project 目錄中產生 Gage
R&R.txt 檔。輸出格式為 By part，分別顯示出平均值、變動量與標準差，最後算
出 Gage R&R 值。
Test Research Inc.
TR7700 SII DL User Guide–Software 283
3.8.8
支撐銷
顯示支撐銷的狀況並設定警告訊息。使用方法如下：
1. 按下[取得!]按鈕，可以得到目前頂昇模組的原點值和高度值。當頂昇功能啟動前
面的燈為紅色時，代表功能無法使用。
2. 勾選[顯示警告訊息]後即可啟動功能。
3. 當系統檢測到異常時，會產生以下的異常訊息。
(1) 如果偵測到 PRE 所存的原點值與目前 PLC 的設定不一樣,會詢問使用者是否
將 PRE 的值套用到 PLC， 選擇[是]，就會將值寫入 PLC。
