Test Research Inc. TR 7700 S II DL Us er Gui de – Software 293 紅色的標示表示位於正面的元件，而綠色的標示表示位於背面的元件。 方塊表示元件已有元件資料庫，而圓形表示此元件尚未建立元件資料庫。 在繪圖區域按一下滑鼠右鍵，會出現以下工具列。 • 使用者可以選擇僅顯示板子正面或者反面的元件座標。
Test Research Inc.
292 TR7700 SII DL User Guide–Software
4.2
編輯元件資料
編輯元件資料主畫面，由左至右欄位所代表的意義分別為：是否測試、元件名稱、X
軸座標、Y 軸座標、元件角度、元件位於正面或反面、元件形式、元件位於之板號、
元件群組(系統自動以元件名稱開頭之英文字母分群，若想要自訂，可以 AOI 檔案之第
7 欄位匯入)、元件開啟檢測的版本名稱、打件機名稱
($MMachine$GGantry$FFeeder)、其他備註。

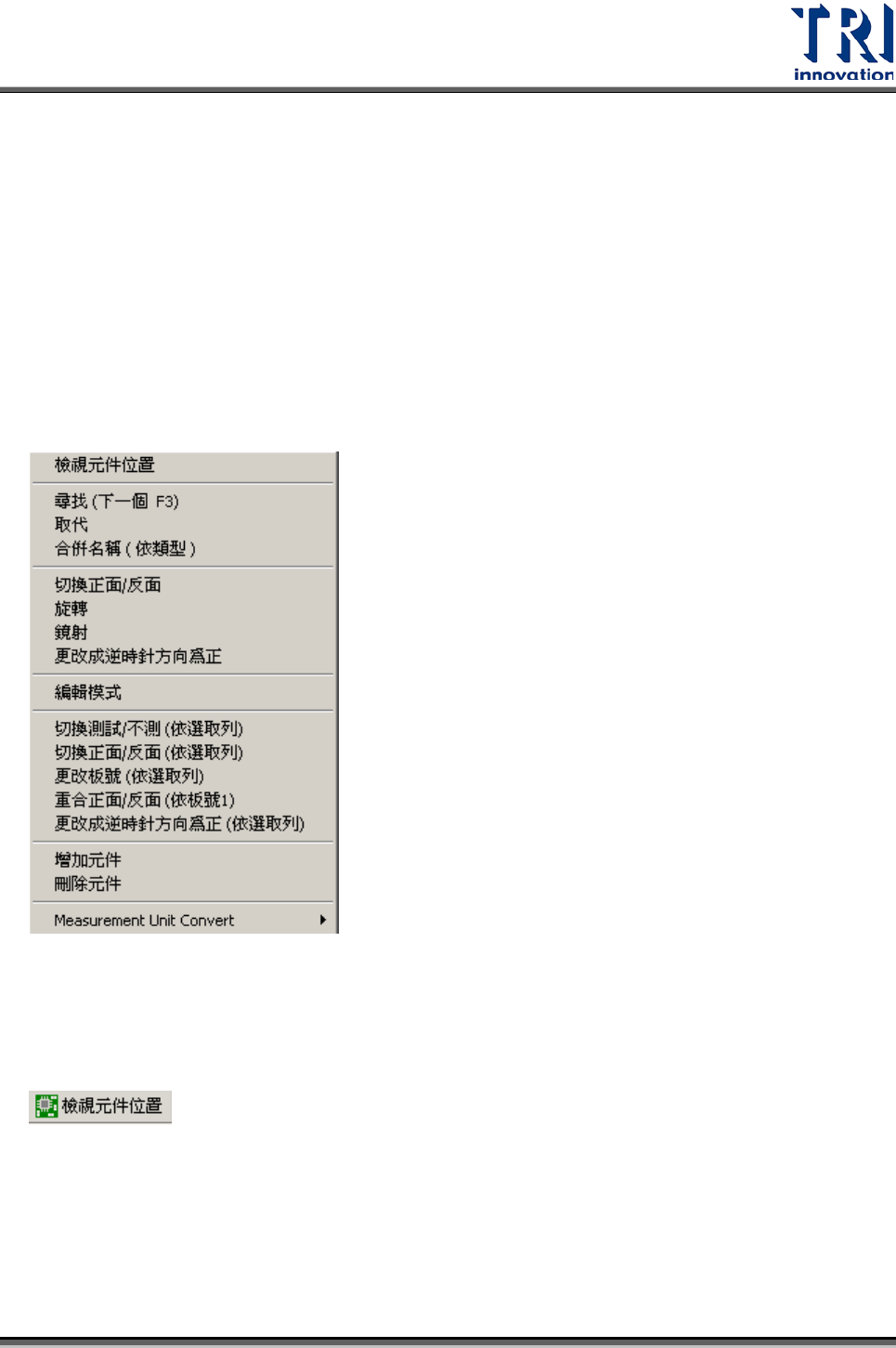

在主畫面中按一下滑鼠右鍵會出現工具選單，以下將介紹各選項之功能。
4.2.1
檢視元件位置
將所匯入檔案中所有元件的位置以簡單的圖形表示出來。此功能與功能列中的
按鈕式相同功能。所顯示的圖形如下圖所示。
Test Research Inc.
TR7700 SII DL User Guide–Software 293

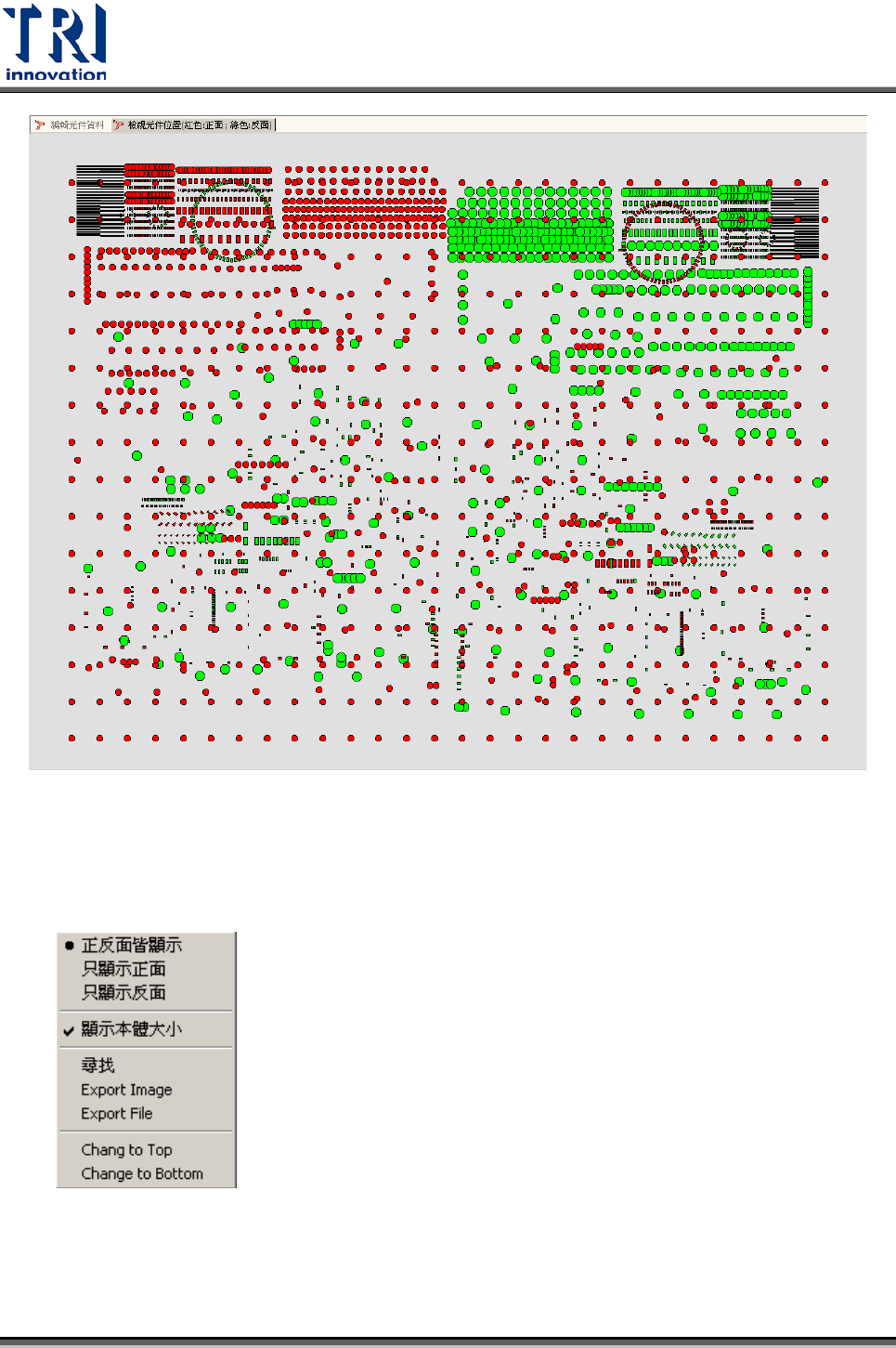

紅色的標示表示位於正面的元件，而綠色的標示表示位於背面的元件。
方塊表示元件已有元件資料庫，而圓形表示此元件尚未建立元件資料庫。
在繪圖區域按一下滑鼠右鍵，會出現以下工具列。
• 使用者可以選擇僅顯示板子正面或者反面的元件座標。
Test Research Inc.
294 TR7700 SII DL User Guide–Software
• 勾選[顯示本體大小]時，在圖中會以元件在資料庫中[Body]框的大小顯示，若不
勾選擇表示以圓點顯示件位置。

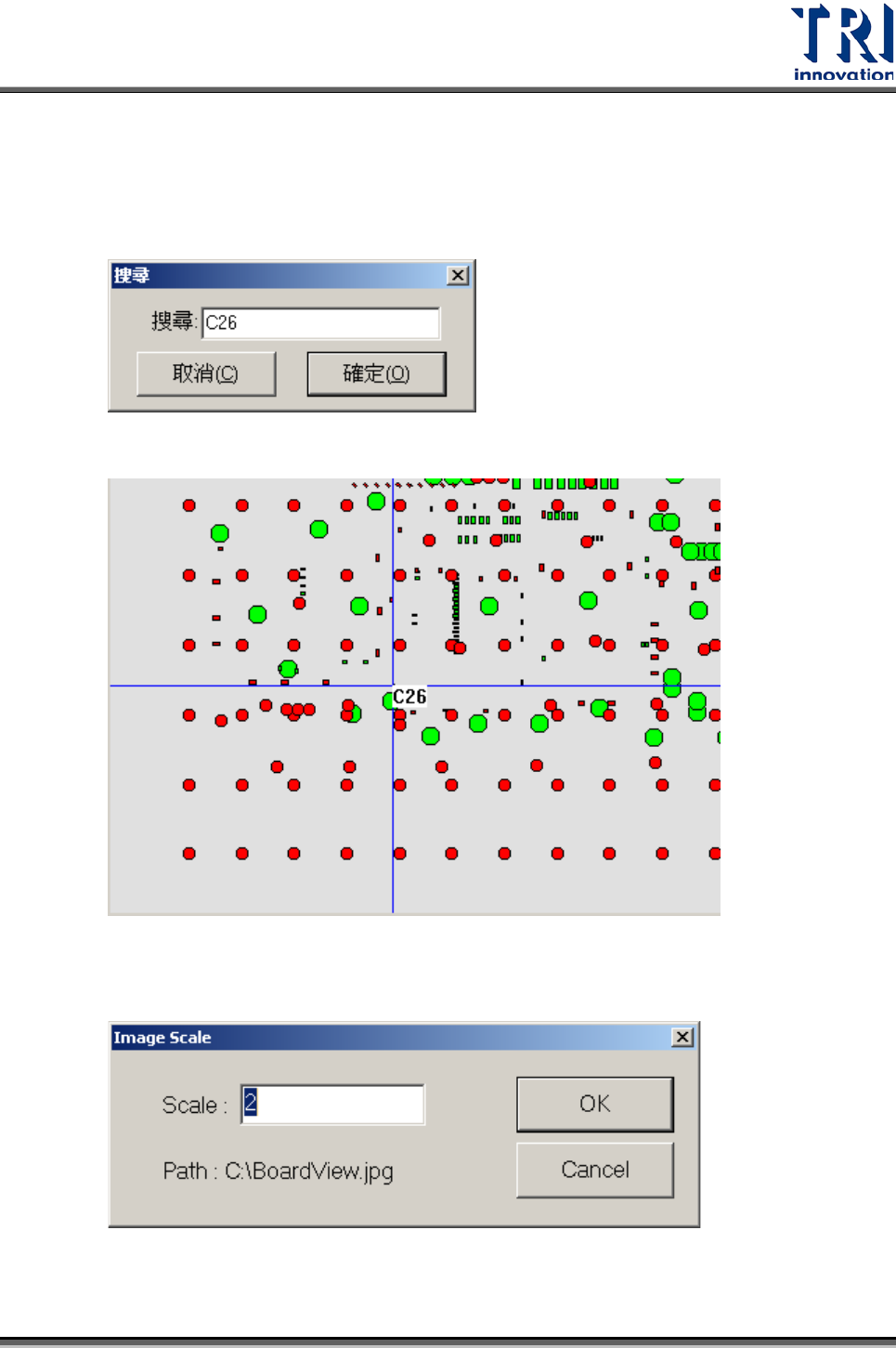

• 按下[尋找]後，會出現以下視窗。輸入欲搜尋的元件名稱後，按下[確認]。
在元件座標圖上會標示出尋找的元件位置。
• 按下[Export Image]，可輸出元件位置的圖檔，Scale 欄位表示要選擇幾倍大小
輸出。
