Test Research Inc. 304 TR 7700 S II DL Us er Gui de – Software 確定要更改請按下 [ 是 ]
Test Research Inc.
TR7700 SII DL User Guide–Software 303

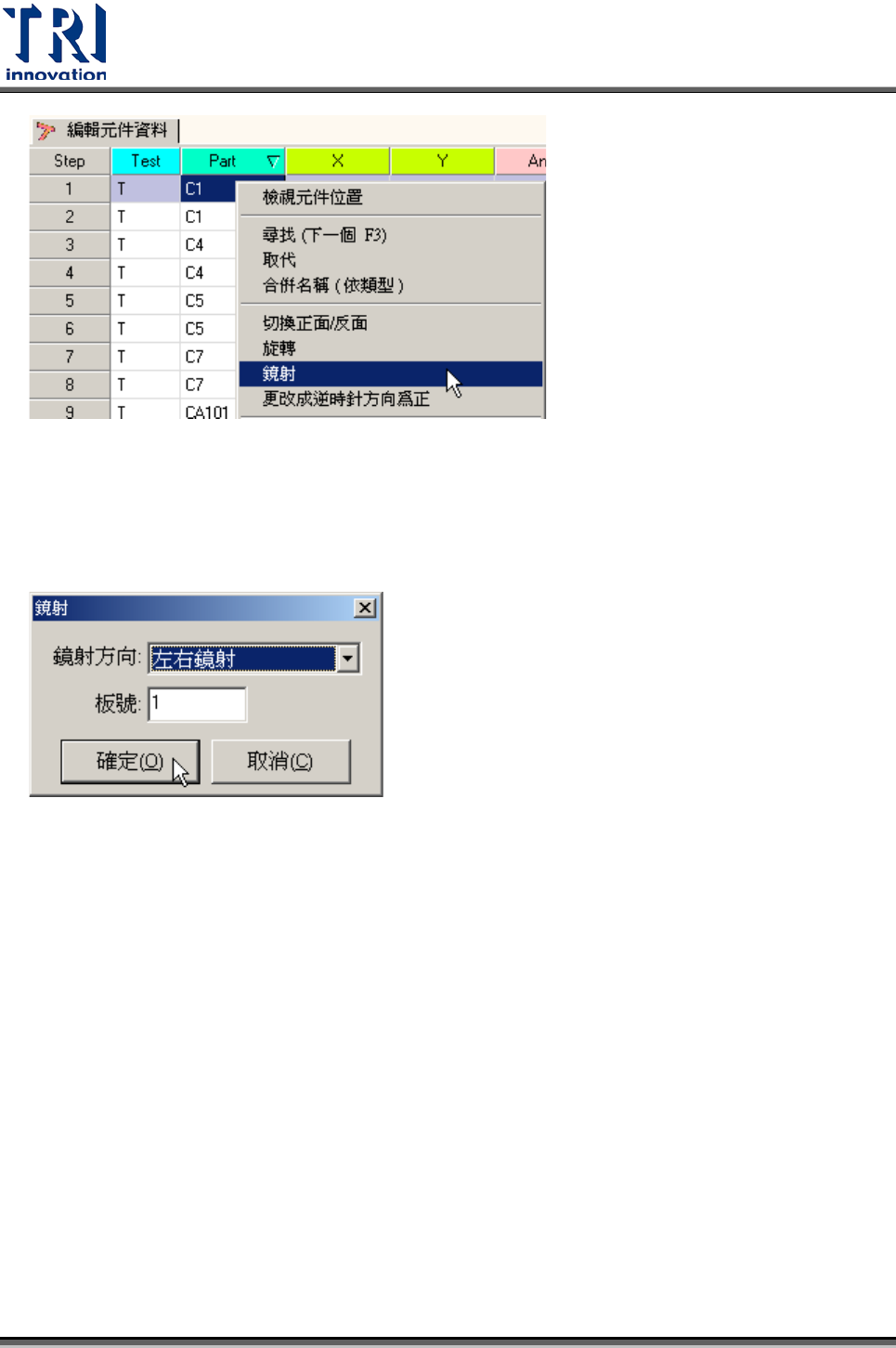

選擇鏡射方向視窗，可選擇[左右鏡射]或[上下鏡射]，同時需選擇欲進行鏡射的板號，
選擇後按下[確定]系統即開始進行鏡射動作。
鏡射後原先位於正面的元件會被設定至被面，而反面會移至正面，所以鏡射後須注意
正反面是否設定正確。
4.2.8

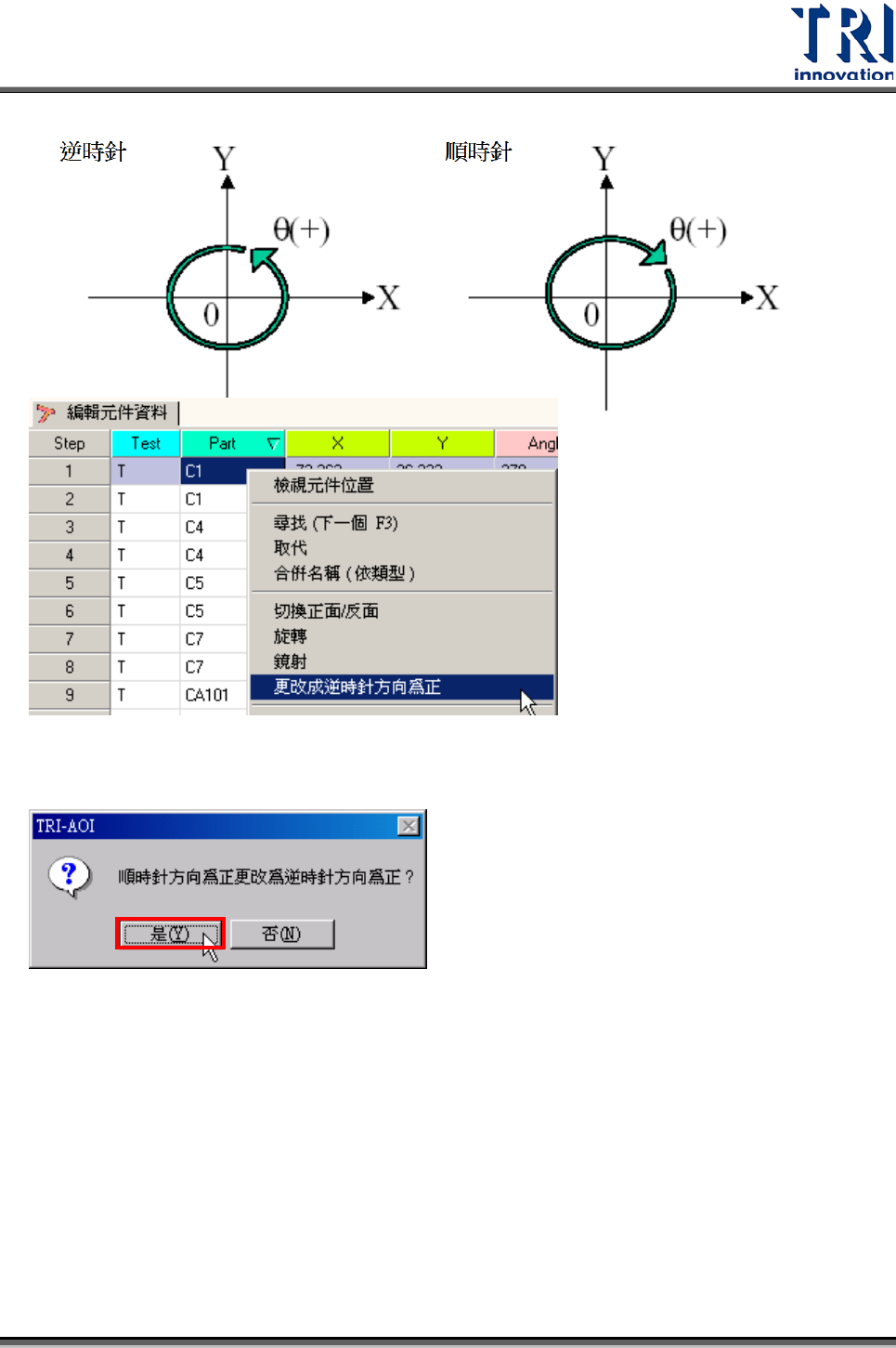

更改成逆時針方向為正
系統中認定元件角度的設定是以逆時針方向為準，如果原先拿到的 CAD 檔案是以順
時針來定義元件角度，則可按下此選項，系統將自動更改所有元件之角度為逆時針方
向定義。若原先之角度是以逆時針為準，就不用再做這個動作了。
Test Research Inc.
304 TR7700 SII DL User Guide–Software
確定要更改請按下[是]
Test Research Inc.
TR7700 SII DL User Guide–Software 305

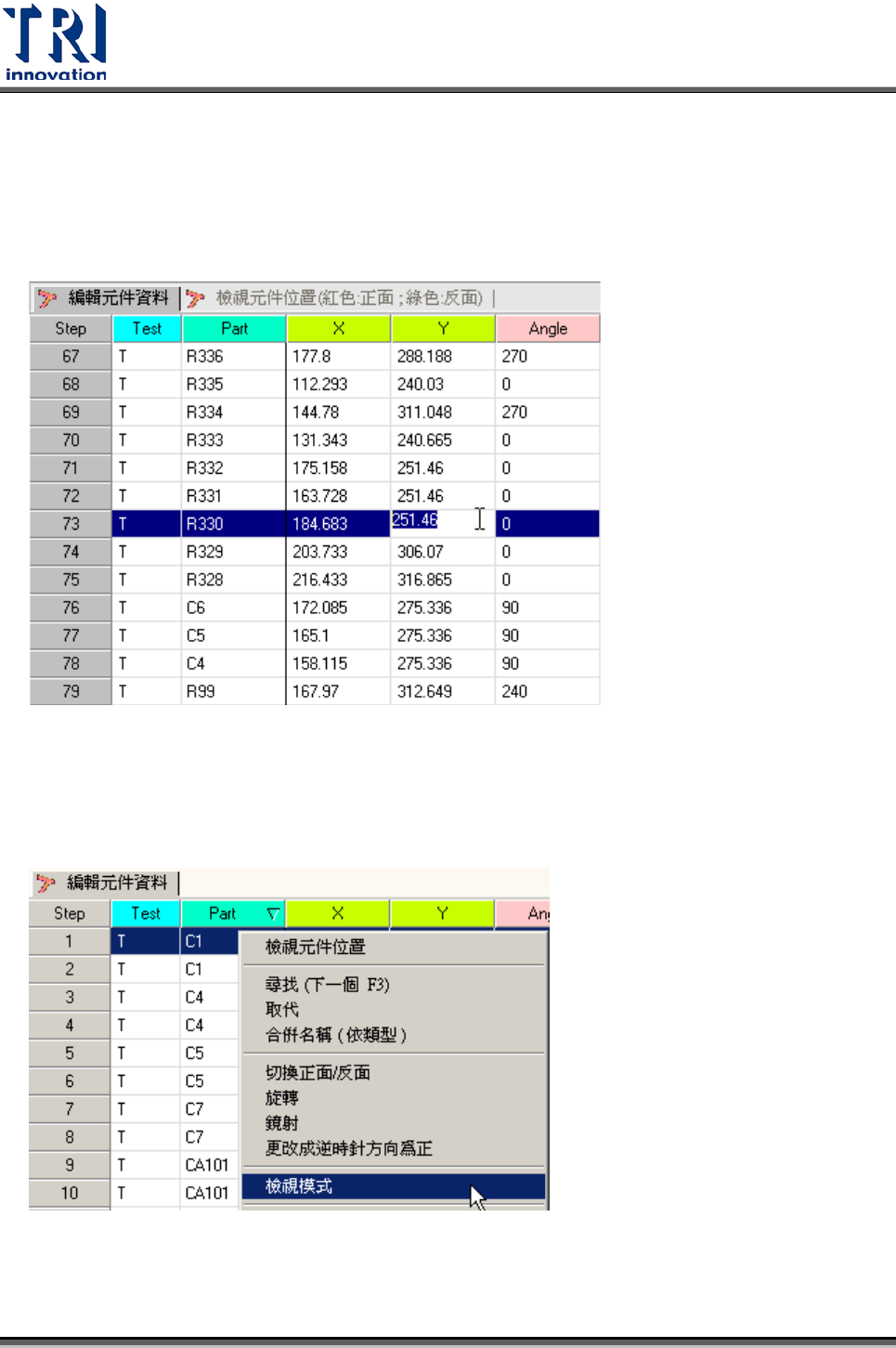

4.2.9
編輯模式/檢視模式
若將編輯元件資料區域切換成編輯模式，可點選欲更改的欄位，並直接輸入資料作更
改，但除了[Test]、[Part]、[T/B]及[Board NO.]欄位外。
在編輯模式下可以選擇[檢視模式]，將模式回到檢視模式，避免資料因為不小心按到而
更改。
