Test Research Inc. 18 TR 7700 S II DL Us er Gui de – Software 4. 點選 [ 下一步 ] 按鈕，會跳出以下視窗告知需要設定子板角度，按下 [ 確定 ] 進入下一 個步驟。 5. 若需重新設定行列數，可以選擇 [ 設定 ]>[ 連板特性 ] 或者點選圖示 。 2.4.2 設定板子旋轉角度 ( 定位點 R1 與 R2)
Test Research Inc.
TR7700 SII DL User Guide–Software 17

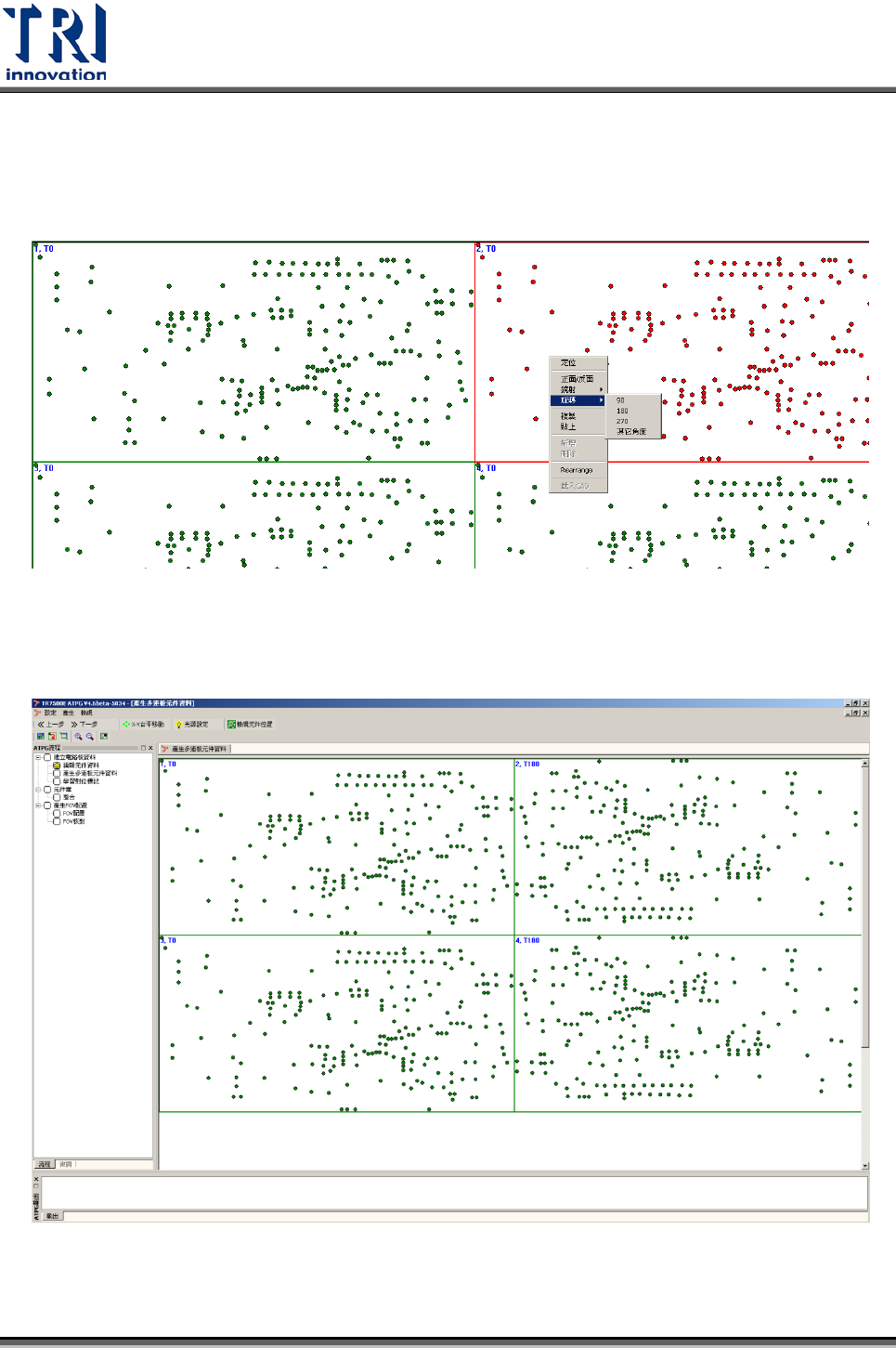

2. 系統預設左上方的子板為 1 號板，而我們在[編輯元件資料]中已將元件資料設定
成與左上角之資料相同，故在此只需設定 1 號板之外其他板子的角度與正反面。
對於各板按滑鼠右鍵設定各板的角度及正反面。
3. 設定完成畫面如下圖所示。到此，多連板資訊設定已經完成。
Test Research Inc.
18 TR7700 SII DL User Guide–Software

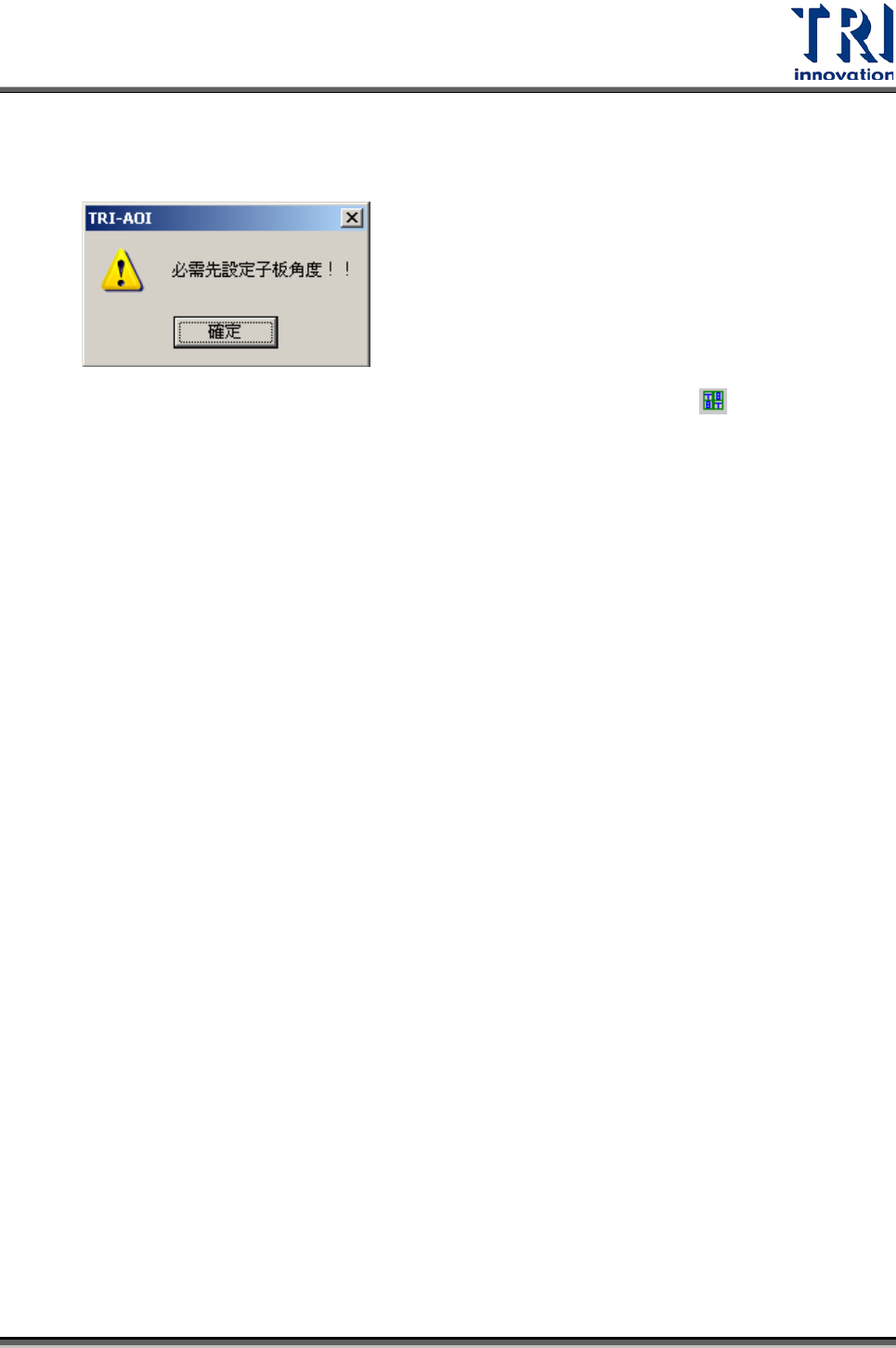

4. 點選[下一步]按鈕，會跳出以下視窗告知需要設定子板角度，按下[確定]進入下一
個步驟。
5. 若需重新設定行列數，可以選擇[設定]>[連板特性]或者點選圖示 。
2.4.2
設定板子旋轉角度(定位點 R1 與 R2)
Test Research Inc.
TR7700 SII DL User Guide–Software 19
CAD 檔的座標為直角 0 度座標，但進板時的角度並不為 0 度，所以必須先得知目前進
板的角度，再根據此角度及第一子板(1 號板)CAD 檔案的座標來產生其他多連板的元
件資料，如此會得到更為正確的結果。

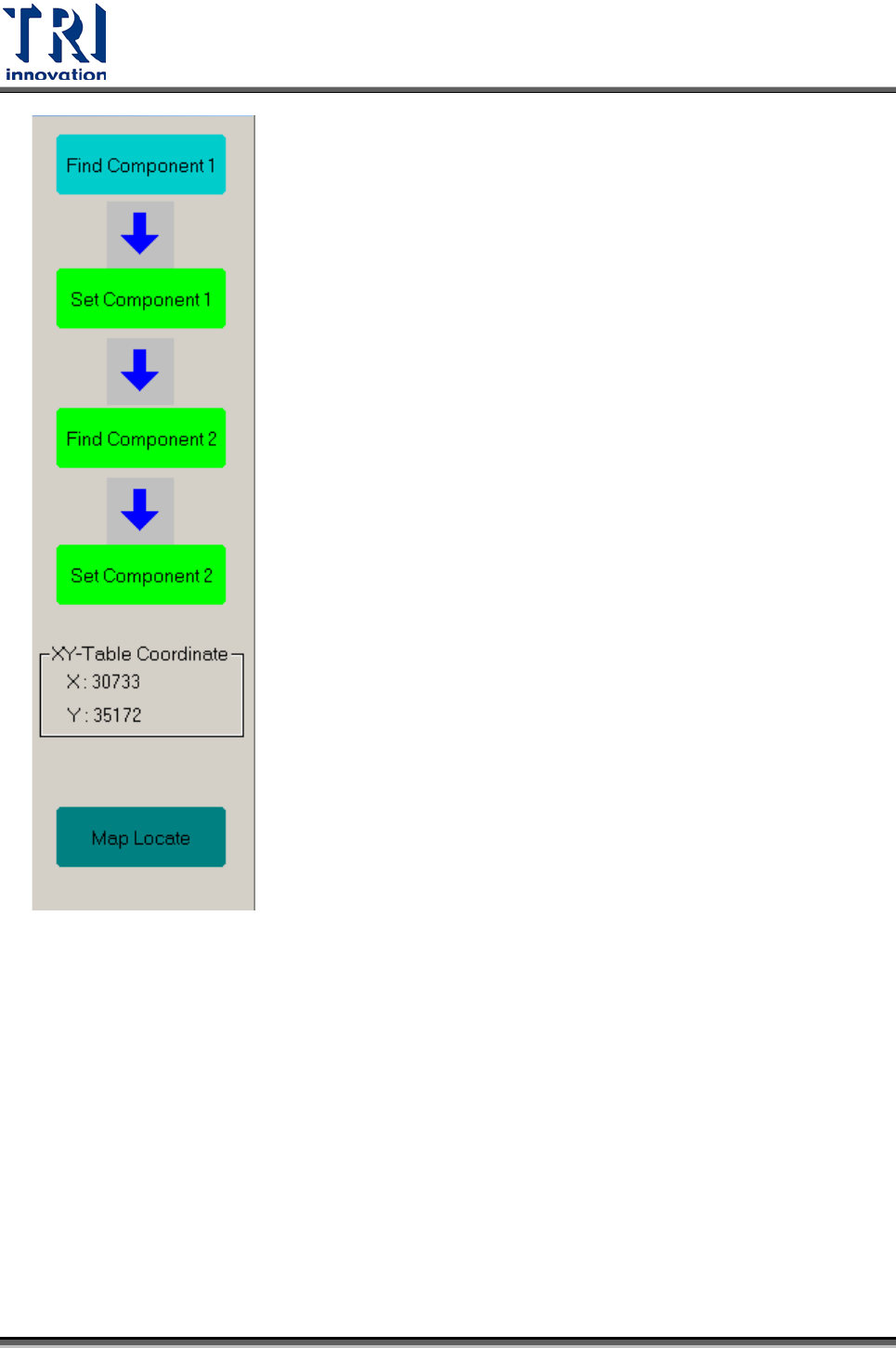

當板子是單板時，使用者僅須在板中任選兩顆元件定位；當板子為多連板時，使用者
除了需先在第一子板中任選兩顆元件定位，還需在其他連板上指定元件做整板定位。
當板子為單板或陰陽板時，取得進板角度的方式是在第一子板中取得兩個元件的座標
位置，再去推算進板時的角度。以這片板子上任何兩點作為參考點都可以，但一般建
議尋找距離相距較遠且位置為對角線位置的兩個點較佳，且建議找兩個相同大小的
Chip 類元件，可加快程式製作。
使用者可以點選 Map Locate 按鈕來使用定位地圖功能。
