Test Research Inc. TR 7700 S II DL Us er Gui de – Software 307 所選取的元件由 [ 正面 ] 轉變為 [ 反面 ] 了。
Test Research Inc.
306 TR7700 SII DL User Guide–Software
4.2.10
切換測試/不測
按下此按鈕後，若所選取的元件原先為測試則會被切換為不測試，若所選取的元件原
先為不測試則會被切換為測試。
所選取的元件由[測試]轉變為[不測試]了(以 X 符號表示不測試)。
4.2.11
切換正面/反面
按下此按鈕後，若所選取的元件原先為正面(T)則會被切換為反面(B)，若所選取的元
件原先為反面則會被切換為正面。
Test Research Inc.
TR7700 SII DL User Guide–Software 307
所選取的元件由[正面]轉變為[反面]了。
Test Research Inc.
308 TR7700 SII DL User Guide–Software

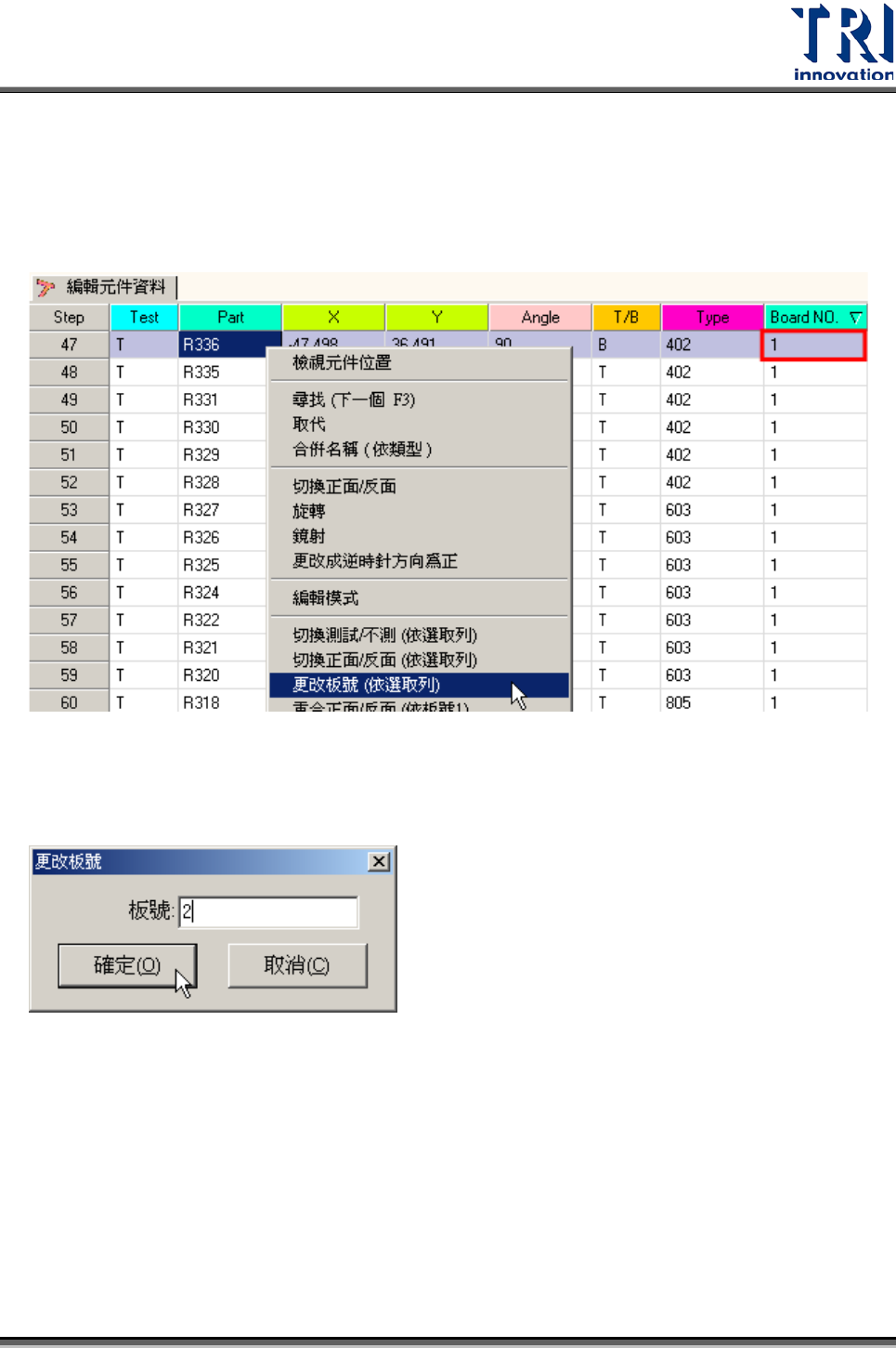

4.2.12
更改板號
此功能可以手動更改特定元件所位於的連板號碼。一般而言對於多連板的電路板，建
議使用[產生多連板元件資料]步驟來產生多連板資料。
在[更改板號]視窗中輸入欲更改之板號，接著按下[確定]按鈕即可更改板號。
4.2.13
重合正反面(依板號 1)
本功能可將展開的 CAD 整理成穿透式 CAD。需將原始的格式整理成單板，且含有正
面以及反面的元件位置。如下圖所示，當按下本按鈕後，系統會自動把反面的 CAD
自動鏡射到正面板元件位置的後方。
