Test Research Inc.
322 TR7700 SII DL User Guide–Software

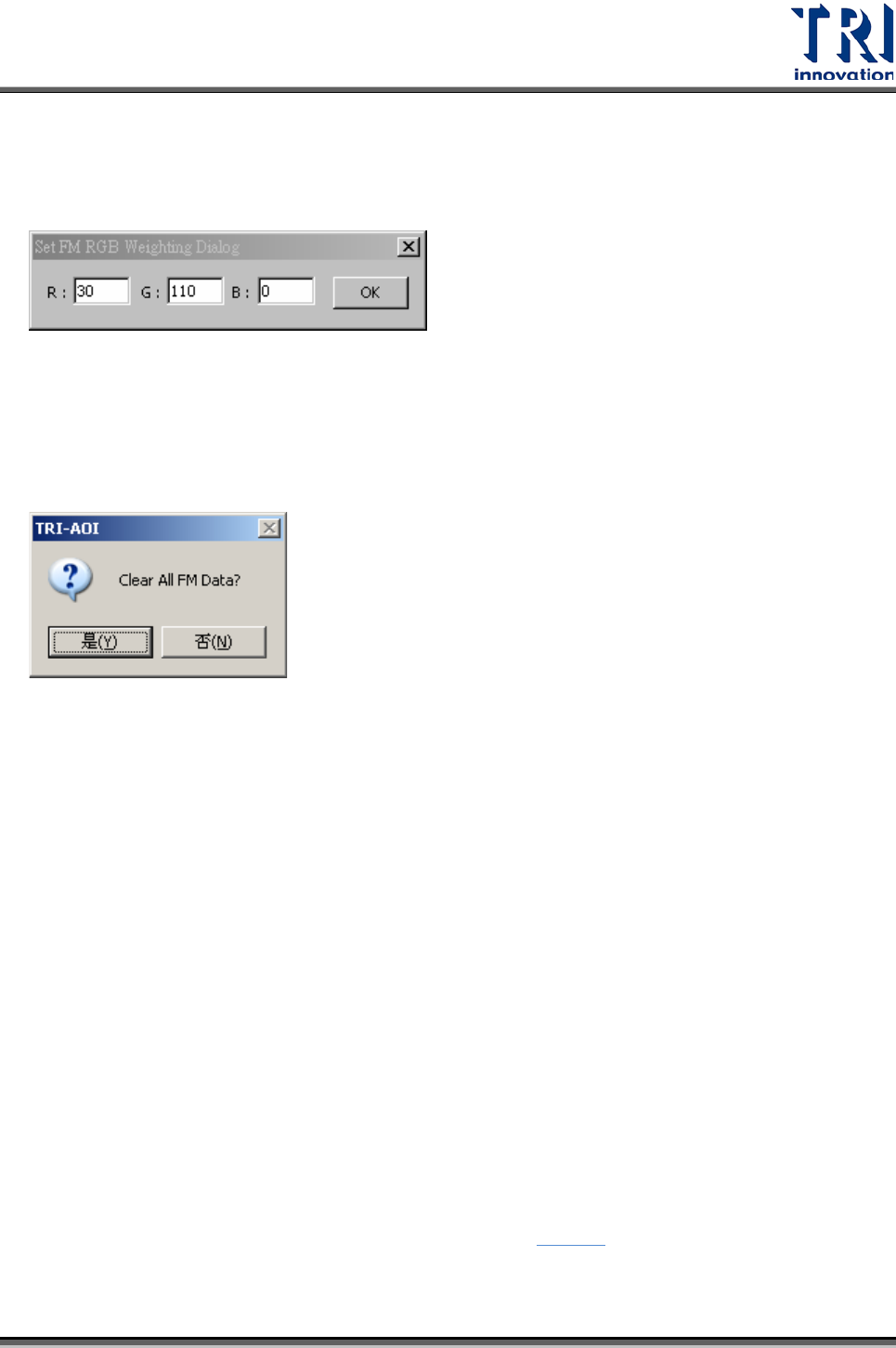

4.4.1.7 影像權重(Image Weighting)
可調整對位標記的 RGB 權重。
4.4.1.8 清除所有對位標記(Cear All FM Data)
按下表示將所有已設定的定位標記資訊清除。
4.4.2
拼圖
按下此按鈕來擷取電路板彩色大圖影像。若不在此處擷取大圖影像，系統在[產生 FOV
配置]之前，也會自動詢問是否要擷取大圖影像。
4.5
元件庫
4.5.1
核對
4.5.1.1 元件庫
點選此選項可以進入微調視窗。
4.5.1.2 名稱索引
點選此選項可開啟[名稱索引]視窗，詳細設定請參閱 4.9.7.1。
Test Research Inc.
TR7700 SII DL User Guide–Software 323
4.5.2
合併
合併的意義是對於所有位在電路板上的元件，依據其類型的不同，將該元件資料庫中
所有資訊，包含件測框、參數、影像等等，分別套用在每一顆元件上。
4.5.2.1 合併
按下此選項可以將在右側列表中選取的形式元件進行合併動作。
4.5.2.2 全部合併
按下此選項可以將在右側列表中所有的形式元件進行合併動作。
4.5.2.3 擷取離線程式製作資料
擷取離線編輯器所需 ATPG 資料，請參考
9.3.3 新版遠端編輯系統流程
。
4.6
FOV 配置
4.6.1
功能
4.6.1.1 產生
按下次選項後系統會重新計算 FOV 的配置
4.6.1.2 釋放
按下此選項後先前計算的 FOV 資料將全部清除
