Test Research Inc. 334 TR 7700 S II DL Us er Gui de – Software 3. 影像區 ：在此區放置檢測框並建立元件資料庫。可以按住滑鼠左鍵拖曳來選取影 像，滑鼠由上方往下方拖曳可以選取所有碰到的檢測框，而從下方往上方拖曳則 只有檢測框完全被包含的才會被選取。被選取的框將會以紅色顯示。 4.9.2 元件類型 4.9.2.1 新增 新增一個元件類型，可供進行資料庫編輯。選擇此功能後，會出…
Test Research Inc.
TR7700 SII DL User Guide–Software 333

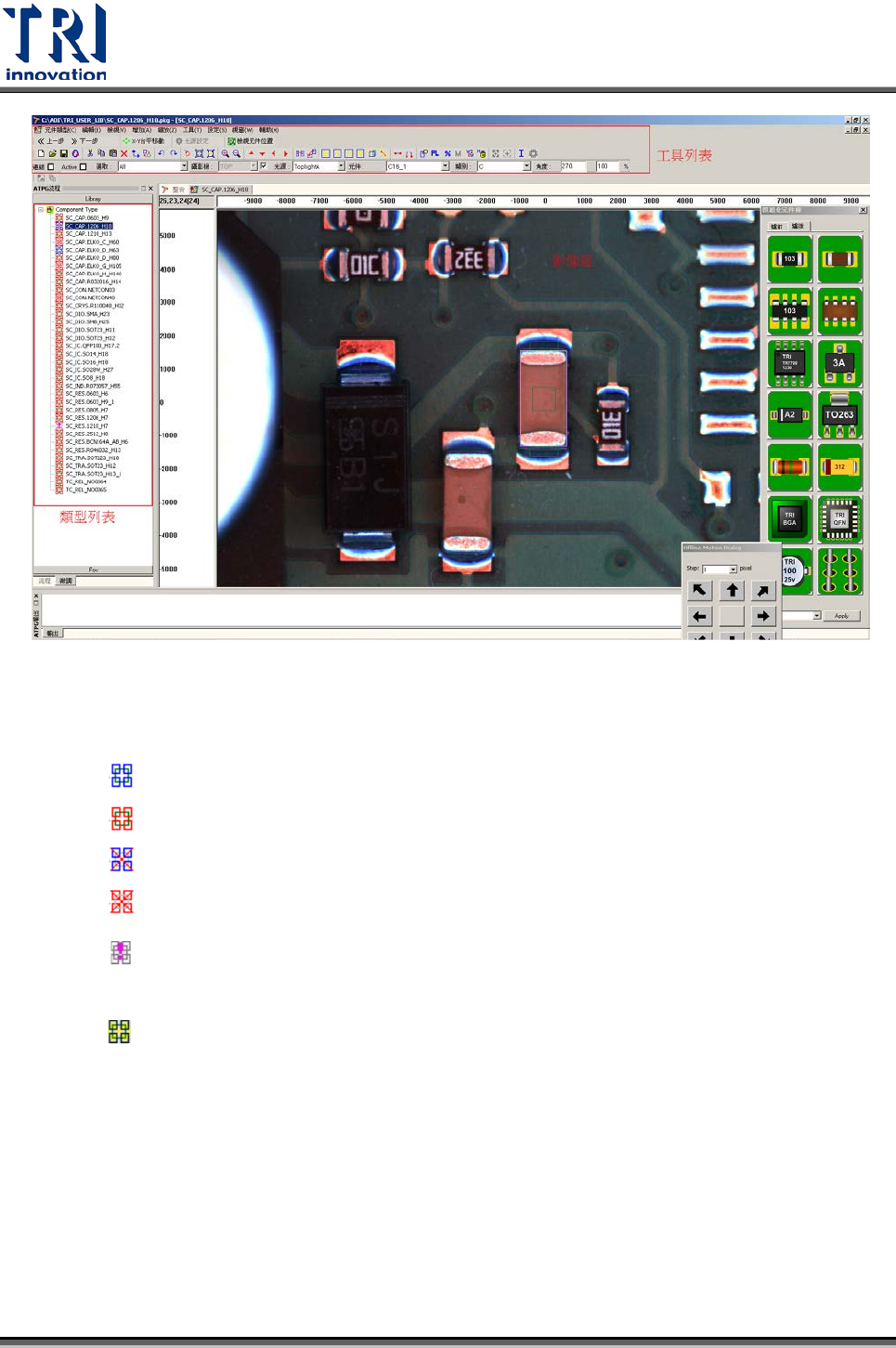

1.
工具列表
：建立元件資料庫所需的工具列表，將在以下內容作詳細說明。
2.
類型列表
：本電路板上所有類型元件的列表，各圖示所代表意義如下：
• ：有檢測框且已經存檔。
• ：無檢測框且已經存檔。
• ：有檢測框但尚未存檔。
• ：無檢測框但尚未存檔。
• ：該元件類型中有需加待料影像的檢測框([Missing]、[Lead]或[Locate])未加
影像。未加影像的檢測框在畫面中會以橘色顯示。
• ：表示該 Library 中有加[Locate]框。
Test Research Inc.
334 TR7700 SII DL User Guide–Software
3.
影像區
：在此區放置檢測框並建立元件資料庫。可以按住滑鼠左鍵拖曳來選取影
像，滑鼠由上方往下方拖曳可以選取所有碰到的檢測框，而從下方往上方拖曳則
只有檢測框完全被包含的才會被選取。被選取的框將會以紅色顯示。
4.9.2
元件類型
4.9.2.1 新增
新增一個元件類型，可供進行資料庫編輯。選擇此功能後，會出現以下視窗。輸入型
式後，按下[確定]即可增加。
Test Research Inc.
TR7700 SII DL User Guide–Software 335
4.9.2.2 載入
將已存在的元件資料庫匯入供現有的元件使用。
