Test Research Inc. TR 7700 S II DL Us er Gui de – Software 339 • 選擇 [ 是 ] ： [R080 5] 將會被存為 [080 5] 的一個次名 稱，將 [ 0805] 的資料庫匯入 後， 若有對資料庫作修改，則存檔時也會存成 [0805] 這個名稱。未來其他 程式若存 在 [R0805] 這個形式的 元件，則會直接套用 [0805] 這元件資料庫。
Test Research Inc.
338 TR7700 SII DL User Guide–Software
4.
重新載入
：按下此按鈕可將元件資料庫更新至最新狀態。在程式開啟後若元件資
料庫的資料有被變更時可按此鈕更新。
5.
上一個、下一個
：按下按鈕可分別跳至前一頁及後一頁，Page 表示目前的頁數以
及總頁數。
6.
確定
：按下後可將選取的元件資料庫套用到目前的形式上，若在圖形表示區域雙
擊滑鼠左鍵亦有相同效果。
7.
Icon
：若該類型的元件資料庫有儲存圖示，則勾選此項目時，會以圖示取代檢測
框配置圖形。儲存圖示方式請參見
4.9.7.6
。此功能目前不適用於 7700。
8.
取消
：按下後關閉此對話方塊。
載入元件程式庫資料步驟：

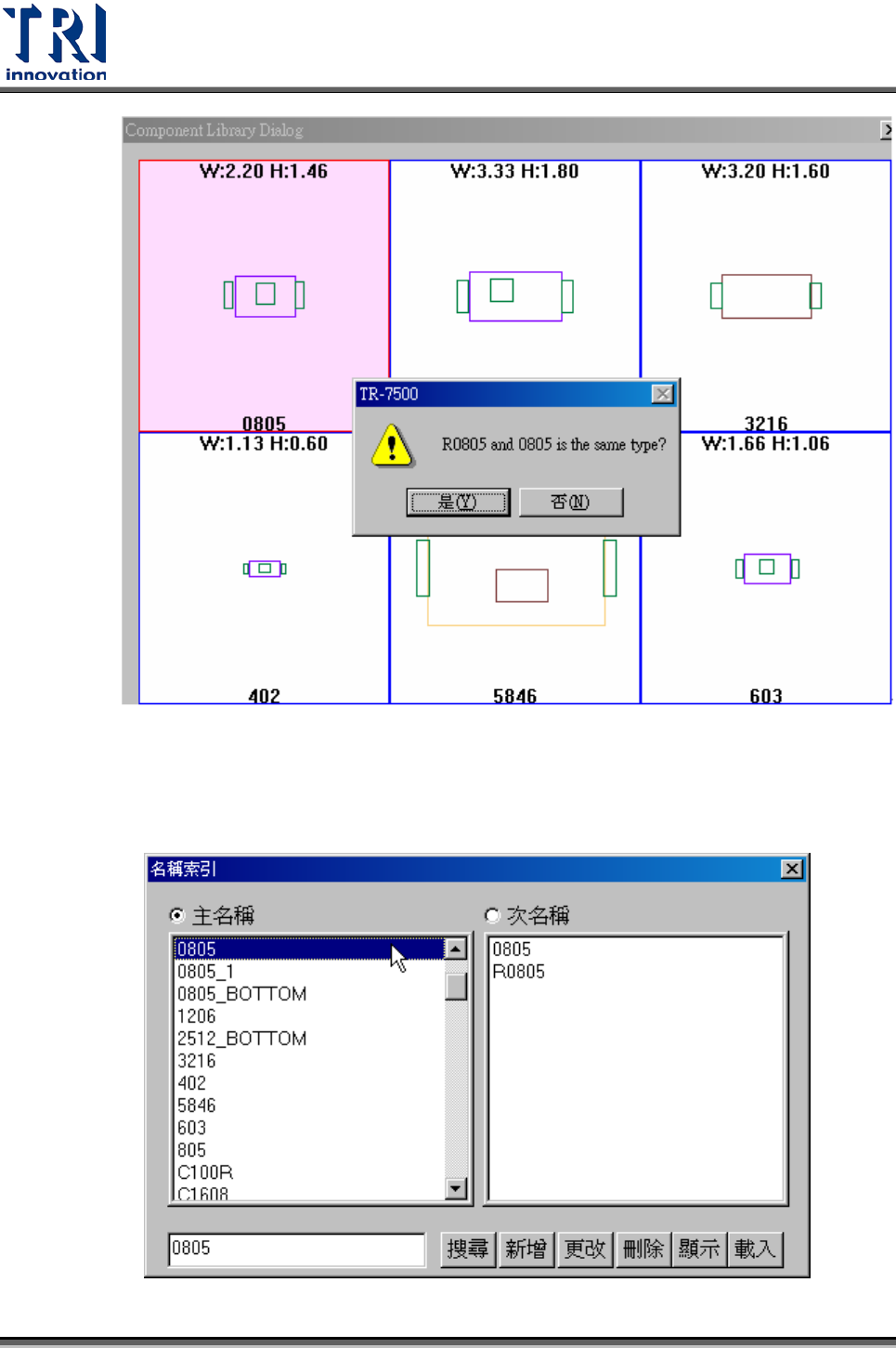

Step 1. 在[元件程式庫]視窗中輸入所需的條件之後，按下[尋找]按鈕，系統將會
列出所有符合條件的資料庫形式。
Step 2. 在目標資料庫的繪圖區上雙擊滑鼠左鍵，或在目標資料庫的繪圖區上按一下
滑鼠左鍵選取，接著按下[確定]按鈕。
Step 3. 系統會詢問目前元件的形式與所選擇的元件形式是否相同。若按[是]，則表示
兩個形式是代表相同的東西，則目前的形式將會被視為選擇形式的一個子項
目，編輯完成後存檔時會以選擇的資料庫名稱存檔。若按[否]，表示兩者是不
同的種類，編輯完成後存檔時會以目前的形命名式名稱。舉以下狀況為例，
目前所編輯的是[R0805]，而資料庫中已經存在[0805]的資料庫，希望能夠將
他套用到[R0805]中使用。
Test Research Inc.
TR7700 SII DL User Guide–Software 339
• 選擇[是]：[R0805]將會被存為[0805]的一個次名稱，將[0805]的資料庫匯入後，
若有對資料庫作修改，則存檔時也會存成[0805]這個名稱。未來其他程式若存
在[R0805]這個形式的元件，則會直接套用[0805]這元件資料庫。
Test Research Inc.
340 TR7700 SII DL User Guide–Software
接著系統會詢問是否將元件形式名稱由[R0805]改成[0805]。
• 選擇[否]：系統會將[0805]之資料庫套用進來，但資料匯入後所作的任何修改
已經與[0805]無關，存檔時將以[R0805]命名。未來其他程式若存在[R0805]這
個形式的元件，會直接套用[R0805]的元件資料庫。
4.9.2.3 儲存
將目前編輯的這個形式儲存至資料庫中，按下[儲存]會出現以下視窗，確認名稱及路徑
無誤後請按下[確定]。
