Test Research Inc. 352 TR 7700 S II DL Us er Gui de – Software 輸入腳位數量 ( 包含已選取的腳 ) 後按下 [ 確定 ] 按鈕，系統會以選取的兩支腳位框為兩端，以內插方式產生所指定的腳位數量，新產生的腳位框大小會以兩個選取的框中較大的那個框為準。 [ 自動置中 ] 選項若勾選表示腳位框在產生後會根據本體框的位置置中。點選 [ 腳位 ] 按鈕

Test Research Inc.

TR7700 SII DL User Guide–Software 351

4.9.5.2 腳位

腳位框的功能是為了告知系統元件擁有 IC 腳的大小、位置及數量，以輔助完成資料庫

的建立。

使用此功能後，使用者需在影像區按下滑鼠左鍵並拖曳出一個腳位框。腳位框產生的

位置需與 IC 腳的位置相一致，因為系統是以腳位框一開始產生的位置來判斷它位於本

體框的哪一邊。意即若 IC 腳位於元件本體的上方，那麼一開始滑鼠點選要開始拖曳的

位置就必須是在本體框的上方，系統才能正確判斷 IC 腳的所在位置，若先在本體框的

其他方向先產生好腳位框後再移到元件本體的上方，那麼系統將會判斷錯誤。

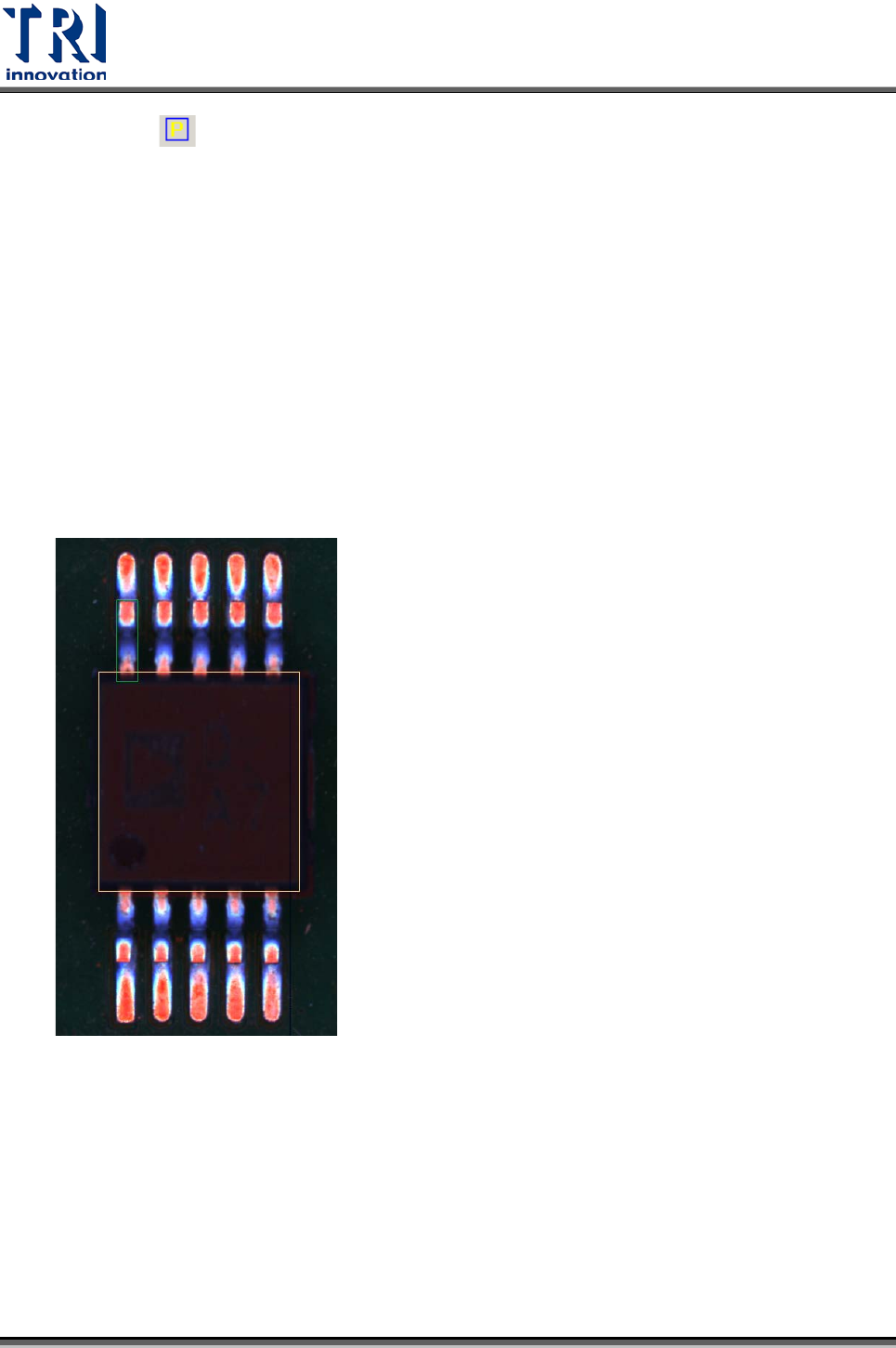

所產生的腳位框可以用拖曳方式移動到 IC 腳的位置與並且調整其大小符合 IC 腳，如

下圖所示。

若一次選取 2 個腳位框後（如左下圖），再按下[腳位]按鈕，就會出現如右下圖的對

話視窗。

Test Research Inc.

352 TR7700 SII DL User Guide–Software

輸入腳位數量(包含已選取的腳)後按下[確定]按鈕，系統會以選取的兩支腳位框為兩端，

以內插方式產生所指定的腳位數量，新產生的腳位框大小會以兩個選取的框中較大的

那個框為準。[自動置中]選項若勾選表示腳位框在產生後會根據本體框的位置置中。

點選[腳位]按鈕

Test Research Inc.

TR7700 SII DL User Guide–Software 353

4.9.5.3 焊盤

增加 PAD 框。PAD 框無檢測作用，但有建立 PAD 框的元件，在載入資料庫時可以利

用 PAD 長度作為搜尋資訊。PAD 框的建立方式如下圖，而系統會自動算出露出 PAD

的長度。

4.9.5.4 檢測框

產生一個可設定條件的檢測框。按此按鈕後，使用者需在影像區按下滑鼠左鍵並拖曳

來產生一個檢測框。所產生的檢測框預設值為[ToplightA](光源)及[Void Window](方法)。

若要更改為其他種類的檢測框，可點選[方法]

4.9.8.2

)。
