384 TR7700 SII DL User Guide–Software
設定則在 X 及 Y 欄位中顯示 0，且在轉入主程式後系統會以預設值自動設定搜尋範圍。
設定搜尋範圍的方式如下：

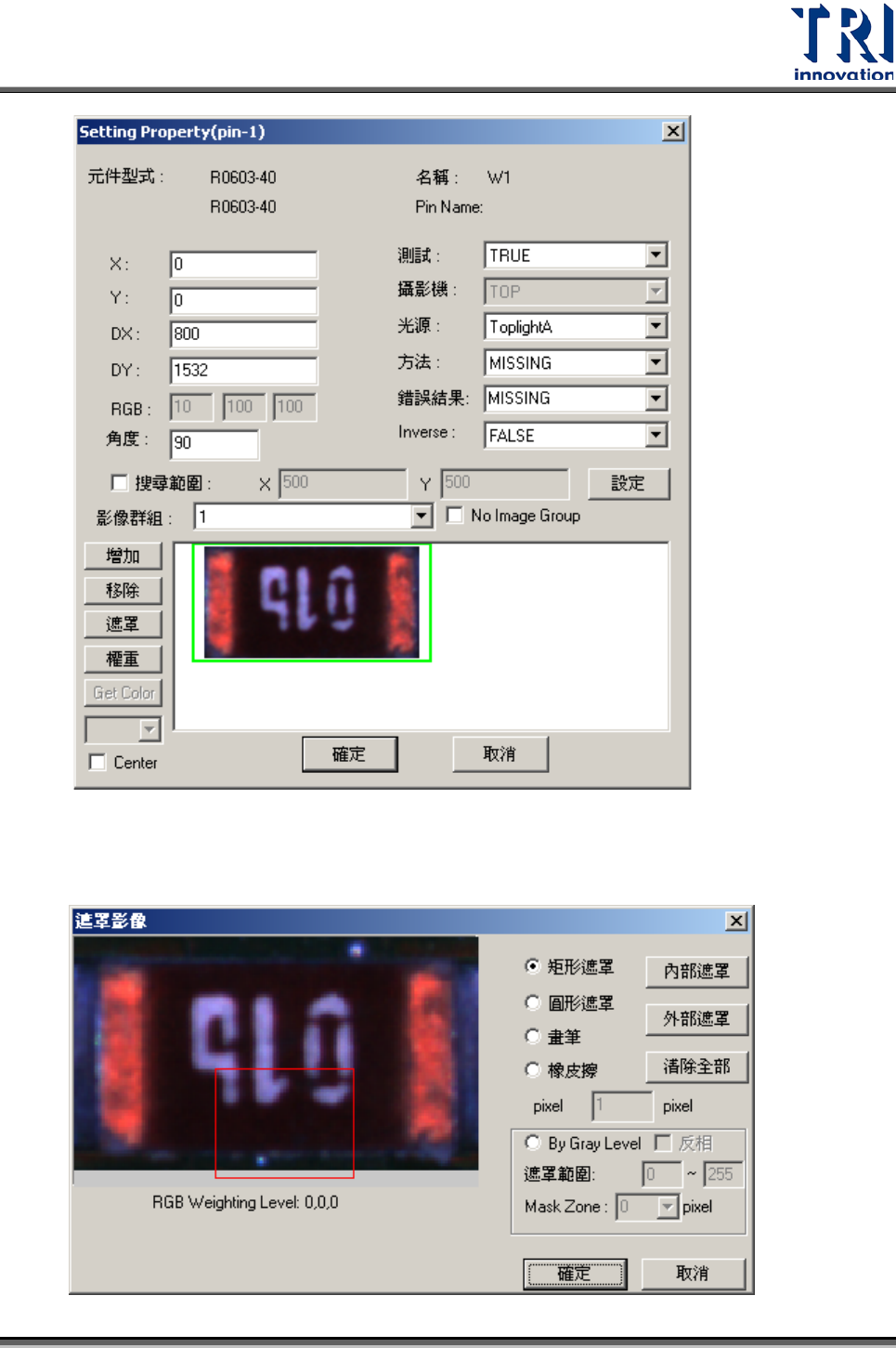

Step 1. 打開屬性視窗並勾選[搜尋範圍]，在影像編輯視窗上會出現紫紅色粗實線方框，
而現今元件的搜尋範圍將以淡粉紅色系線框表示，如下圖所示。
Step 2. 點選欲設定搜尋範圍的檢測框，並調整紫紅色功能方塊的大小，使之合乎欲
設定的搜尋範圍大小。注意，搜尋範圍不可比檢測框還小。
Step 3. 按下[設定]按鈕，即可將搜尋範圍設定完成。此時系統顯示搜尋範圍的 X 方
向及 Y 方向長度。
Step 4. 設定完成的新搜尋範圍將以淡粉紅色細線框表示，如下圖所示。
Test Research Inc.
TR7700 SII DL User Guide–Software 385
影像群組
：當同一形式的元件中有不同群組的元件時，須針對不同群組的元件設定不
同的標準影像，關於群組請參閱
4.2
。
No Image Group
：勾選表示只篩選出包含沒有影像的群組供選擇。例如 0402 這個
Type 中含有 C 及 R 兩個群組，而 C 類已有存入影像，R 類沒有，則勾選[No Image
Group]時，在[影像群組(Image Group)]選單只有出現 R 類供選擇。
增加
：擷取檢測框內的影像至影像區當作標準影像，或稱作待料影像。所抓取的影像
將被儲存在[Image]資料夾中，其檔名顯示在影像的下方。
移除
：移除影像區中的待料影像。
遮罩
：針對元件影像中可能會變動但不影響檢測判定的部分設定遮罩。遮罩的區域為
綠色填滿的部分。另外，若元件影像有作遮罩的動作，在影像外圍會以綠色方塊顯示。
Test Research Inc.
386 TR7700 SII DL User Guide–Software
要使用遮罩功能時，需先點選影像區中的待料影像，然後再點選[遮罩]按鈕。點選
[遮罩]按鈕後，會出現下面的視窗：
